21
RU
П
о
д
готов
ка
к
э
к
сп
лу
ат
ац
ии
Изображение, воспроизводимое
компонентом, обеспечивающим
визуальное отображение и
подключенным к данному ресиверу,
может отображаться на экране
телевизора.
Подключать все кабели не требуется.
Подсоедините аудио- и видеокабели к
соответствующим гнездам
компонентов.
Прежде чем подсоединять кабели,
убедитесь, что кабель питания
переменного тока отсоединен от
электрической розетки.
Примечание
Если видео- и аудиосигналы
воспроизводящего компонента выводятся на
телевизор через ресивер, не забудьте
включить ресивер. Если питание не будет
включено, то ни видео-, ни аудиосигналы
передаваться не будут.
Советы
•Можно просматривать входные выбранные
изображения при подключении гнезда
MONITOR OUT или HDMI OUT к
телевизору или проектору.
•Для вывода звука телевизора через
громкоговорители, подключенные к
ресиверу, обязательно:
– подключите гнезда аудиовыхода
телевизора к гнездам TV AUDIO IN
ресивера.
– отключите звук на телевизоре с помощи
регулятора громкости или активируйте
функцию отключения звука телевизора.

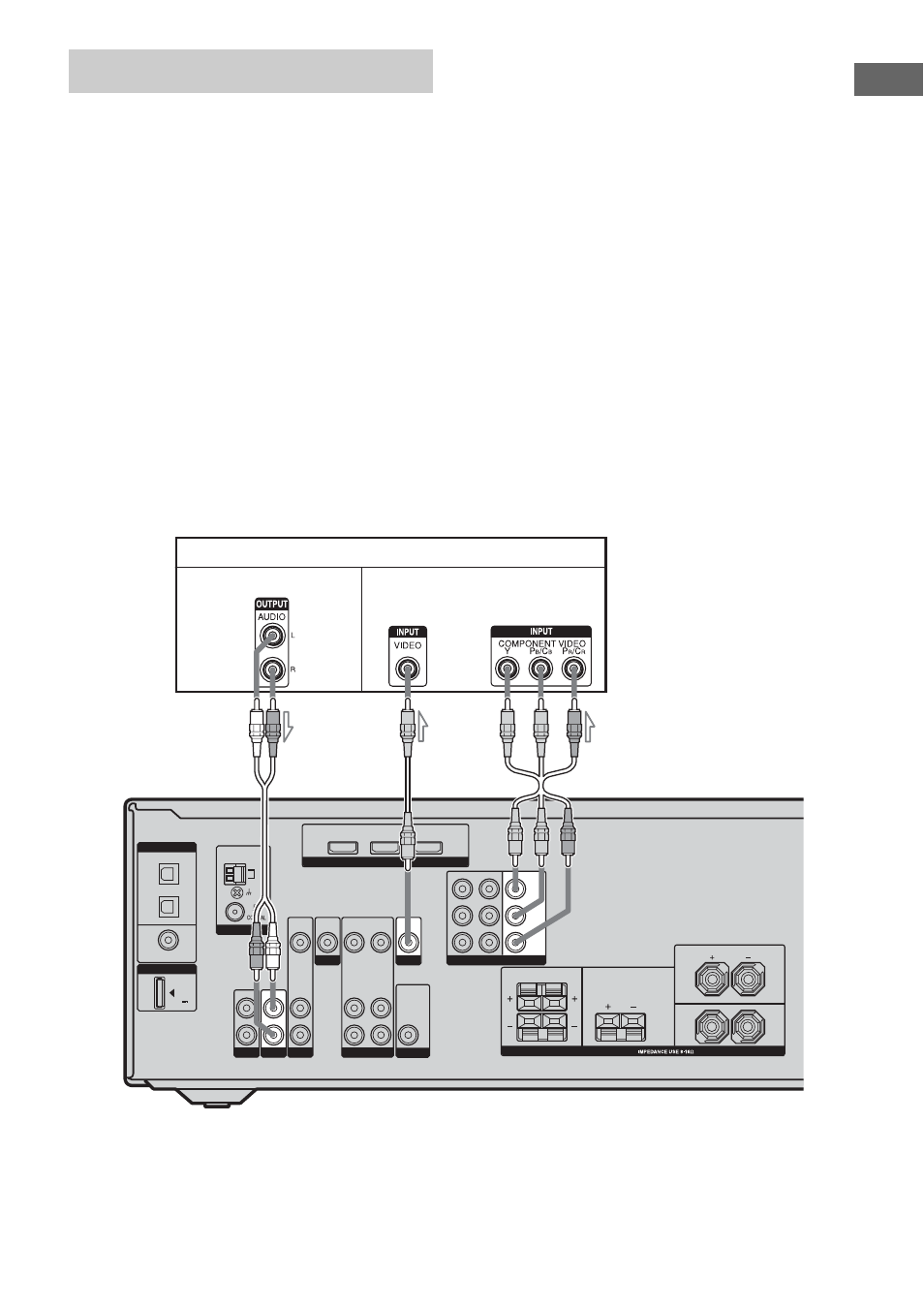

Подключение телевизора
DVD IN
BD IN
OUT
OPTICAL
COAXIAL
BD
IN
SAT
IN
DVD
IN
HDMI
AUDIO
OUT
VIDEO
OUT
AUDIO
IN
VIDEO
IN
AUDIO
OUT
SUB WOOFER
SURROUND
CENTER
L
R
FRONT
L
R
SPEAKERS
DMPORT
DIGITAL
AM
ANTENNA
L
R
IN
SA-CD/CD
TV
AUDIO
IN
VIDEO
IN
SAT
VIDEO
VIDEO
IN
DVD
DC5V
0.7A MAX
MONITOR
SAT IN
DVD IN
Y
P
B
/C
B
P
R
/C
R
COMPONENT VIDEO
IN
VIDEO
OUT
MONITOR OUT
Телевизор
A
B
C
A
Аудиокабель (не входит в комплект)
B
Видеокабель (не входит в комплект)
C
Компонентный видеокабель (не входит в комплект)
Аудиосигналы
Видеосигналы
