Воспроизведение 58
Воспроизведение
изображения на
экране TV

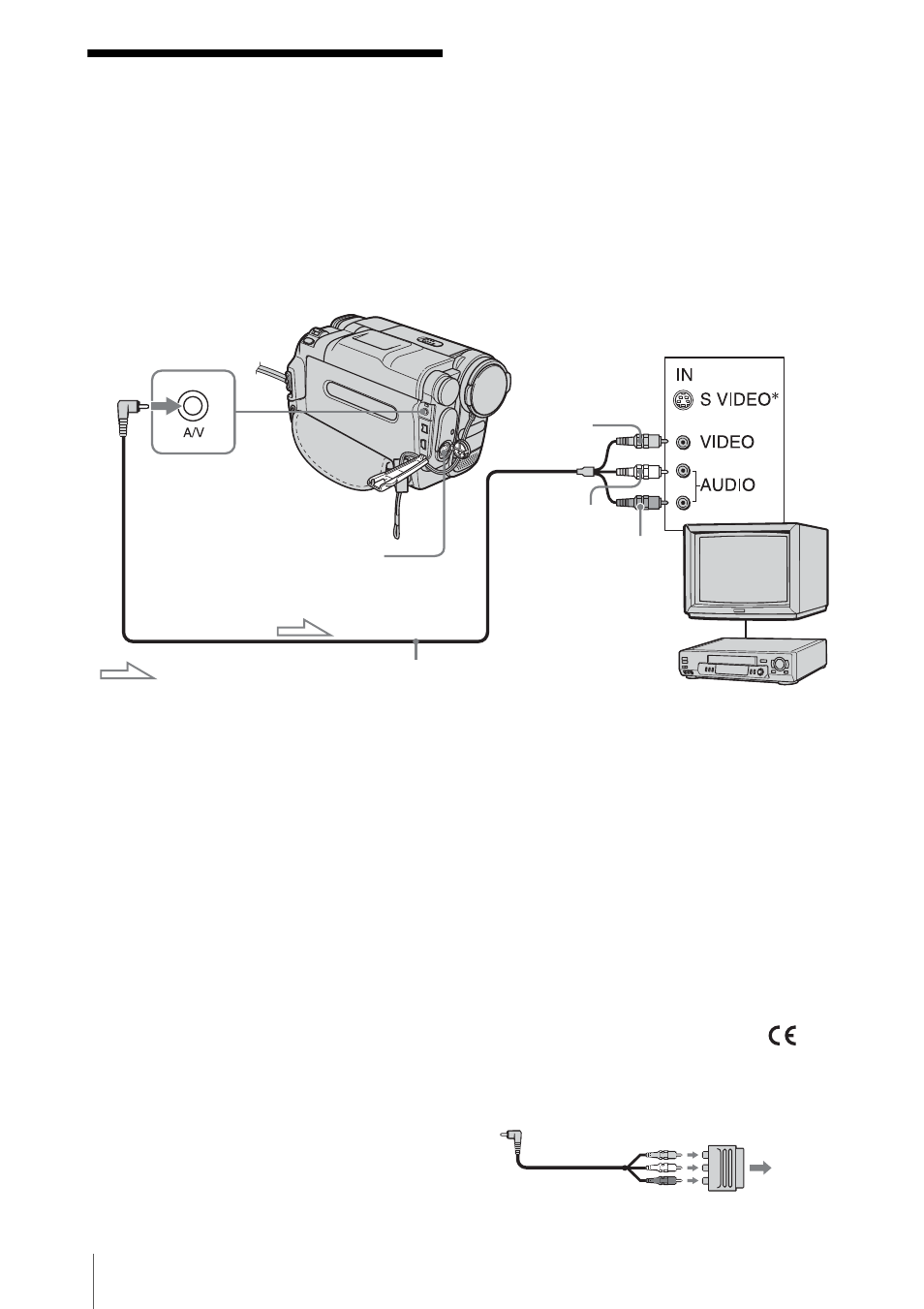

Подсоедините видеокамеру к TV при
помощи прилагаемого
соединительного кабеля A/V, как
показано на рисунке ниже.
Подсоедините прилагаемый к
видеокамере адаптер переменного
тока к сетевой розетке для подачи
питания (стр. 14).
См. также инструкции по
эксплуатации, прилагаемые к
подключаемым устройствам.
Для копирования на другую кассету см.
стр. 90.
* Изображение может быть воспроизведено
более достоверно при использовании кабеля
S video (приобретается дополнительно). Если
на устройстве, к которому выполняется
подключение, имеется гнездо S video,
подсоедините штекер S video к этому гнезду
вместо подсоединения желтого штекера
видео. Если подсоединен только штекер S
Video, звук выводиться не будет.
Если TV подсоединен к
видеомагнитофону
Подключите видеокамеру к входному
гнезду LINE IN видеомагнитофона с
помощью соединительного кабеля A/V.
Установите селектор входного сигнала
на видеомагнитофоне в положение LINE.
Если используется TV
монофонического типа (т.е. на
TV имеется только одно
входное гнездо аудиосигнала)
Подсоедините желтый штекер
соединительного кабеля A/V к входному
гнезду видеосигнала, а белый (левый
канал) или красный (правый канал)
штекер - к входному гнезду аудиосигнала
на TV или видеомагнитофоне.
Для воспроизведения звука в
монофоническом режиме используйте
соединительный кабель (приобретается
дополнительно).
Если на TV/видеомагнитофоне
установлен 21-контактный
разъем (EUROCONNECTOR)
Используйте 21-штырьковый адаптер,
прилагаемый к этой видеокамере
(только для моделей со знаком
на
нижней стороне). Данный адаптер
предназначен исключительно для
вывода.
Прохождение сигнала
Гнездо A/V
Соединительный кабель A/V
(прилагается)
Видеомагнитофоны или TV
Желтый
Красный
Белый
Гнездо S VIDEO
TV/
видео-
магни-
тофон
