Подключение внешних устройств

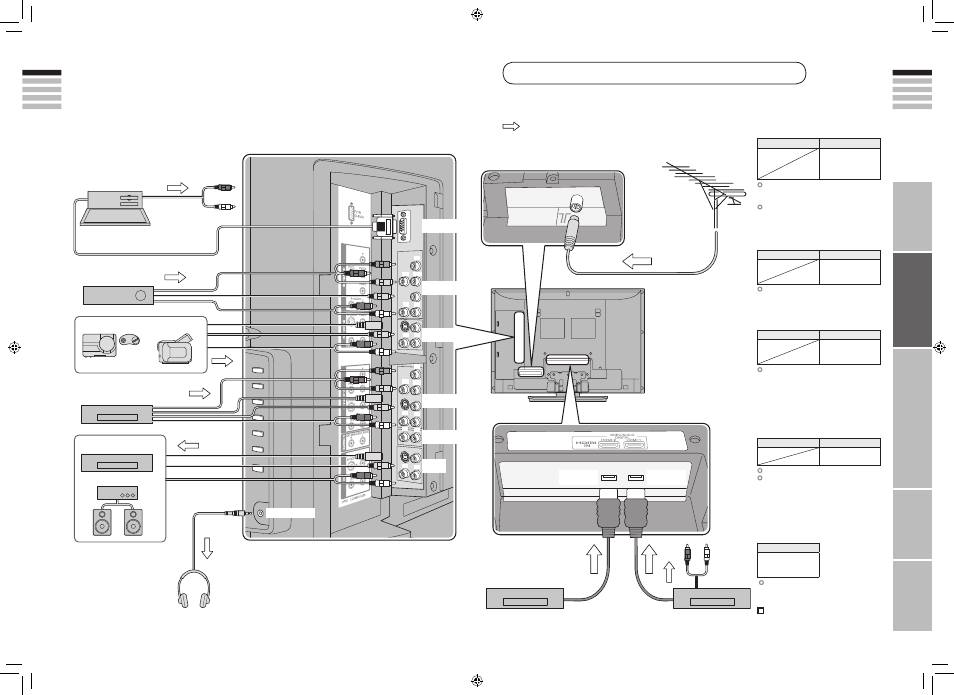

К задней панели телевизора можно подключать самые различные устройства.
Перед подключением прочитайте руководство пользователя для каждого устройства.
(Шнуры для подключения не входят в комплект поставки.)
DVD-проигрыватель
(HDMI-совместимый)
Усилитель
(Л)
(П)
OUT
Декодер каналов кабельного телевидения /
Тюнер цифрового вещания
Игровая консоль
“Техническая информация” (стр. 37)
Видеомагнитофон /
DVD-проигрыватель
PC IN
ПК
Видеокамера
VIDEO-1
VIDEO-2
VIDEO-3
: направление сигнала
К разъёму “VIDEO-3” П/Л
Наушники
(П)
Наушники
Видеомагнитофон / DVD / другие устройства
(Л)
(Y)
(Pb)
(Pr)
(П)
(П)
(Л)
(Л)
HDMI-2
HDMI-1
DVD-проигрыватель
(HDMI-совместимый)
Видеомагнитофон /
DVD-проигрыватель
В HDMI-1
IN HDMI-1
(Y)
(Pb)
(Pr)
(П) (Л)
(П)
(Л)
Connect a “DVI” device to
“HDMI-1”
(P. 38)
VIDEO-1
Просмотр видео
Выход
Вход
· Полный сигнал /
Компонентный
сигнал / S-VIDEO
· Звук Л / П
Используйте компонентный сигнал
“Переключение между видеосигналом и
компонентным сигналом” (стр. 22)
Используйте S-VIDEO
“Использование S-VIDEO” (стр. 22)
VIDEO-2
Просмотр видео
Выход
Вход
· Полный сигнал /
S-VIDEO
· Звук Л / П
Используйте S-VIDEO
“Использование S-VIDEO” (стр. 22)
VIDEO-3
Просмотр DVD-дисков
Выход
Вход
· Полный сигнал /
Компонентный сигнал
· Звук Л / П
Используйте компонентный сигнал
“Переключение между видеосигналом и
компонентным сигналом” (стр. 22)
HDMI-1
HDMI-2
Подключение
устройств HDMI
Выход
Вход
· HDMI-сигнал
(стр. 38)
“Настройка HDMI”
(стр. 30)
Вход HDMI-2 не поддерживает
аналоговый звук.
OUT
Видео- и звуковой сигнал телевизионного
сигнала, который вы просматриваете,
выходит из данной клеммы
Выход
· Полный сигнал /
S-VIDEO
· Звук Л / П
“Использование разъёма OUT”
(стр. 22)
