6. ИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА
ЗАМЕНА ДЕТАЛЕЙ ЭЛЕКТРООБОРУДОВАНИЯ
• Для замены лампочки подсветки см.
инструкции на стр. 11.
• Для доступа к другим деталям
электрооборудования, необходимо вынуть
духовку из места встройки, открутив винты
(V) (рис. 14). Вынув духовку, вы получите
доступ к клеммной коробке и к шнуру
питания (рис. 21).
• В случае замены шнура питания
используйте шнур соответствующего
сечения (см. таблицу на стр. 12). Провод
заземления следует оставлять длиннее
провода фазы. При выполнении работ
следует соблюдать инструкции,
приведенные в разделе “ПОДКЛЮЧЕНИЕ
К ЭЛЕКТРОСЕТИ”.
• Для замены других деталей
электрооборудования (нагревательного
элемента гриля, патрона, ограничителя
температуры, вентилятора тангенциального
охлаждения, моторедуктора, контрольной
лампочки и коммутатора) следует снять
заднюю панель (Q), защитный кожух (S) и
панель (А) (см. рис. 21).
• Для замены патрона (Р) (рис. 9) следует
открутить стеклянный колпак (С), подцепить
отверткой концы блокировочных пружин (N)
и вынуть патрон по направлению к
внутренней части духовки.
• Для замены панели управления следует
открутить винты (V) (рис. 20).

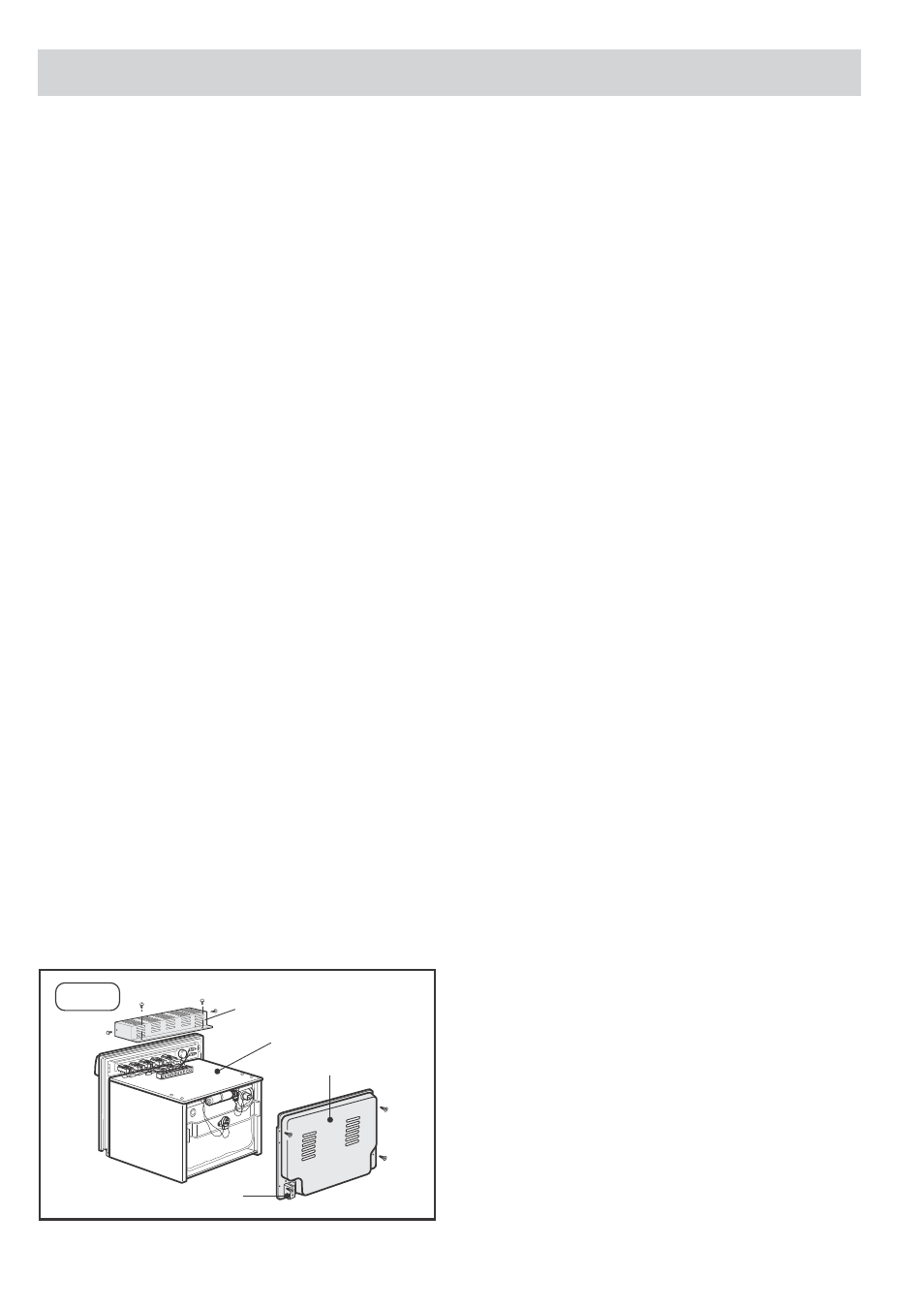

рис.21 S
Q
A
T
