УСТАНОВКА СОЕДИНЕНИЙ
Подсоединение кабеля видеосигнала: Подключите один конец кабеля VGA к разъему VGA
ЖК монитора, а другой конец – к разъему VGA компьютера и затяните два винта кабельного
разъема. Более того, при необходимости для модели MM17T можно приобрести
дополнительный 24-контактный кабель DVI-D для подключения цифрового сигнала.
Подсоединение шнура питания: Подсоедините один конец шнура питания переменного тока к
входному разъему переменного тока ЖК монитора, а другой конец к электрической розетке.
Подсоединение аудиокабеля (только для модели MM17T): Соедините посредством
аудиокабеля звуковой выход мультимедийной (или звуковой) карты компьютера со звуковым
гнездом монитора.
Внимание! Если электрическая розетка не заземлена (не имеет трех контактов), установите
надлежащий адаптер заземления (не входит в комплект).

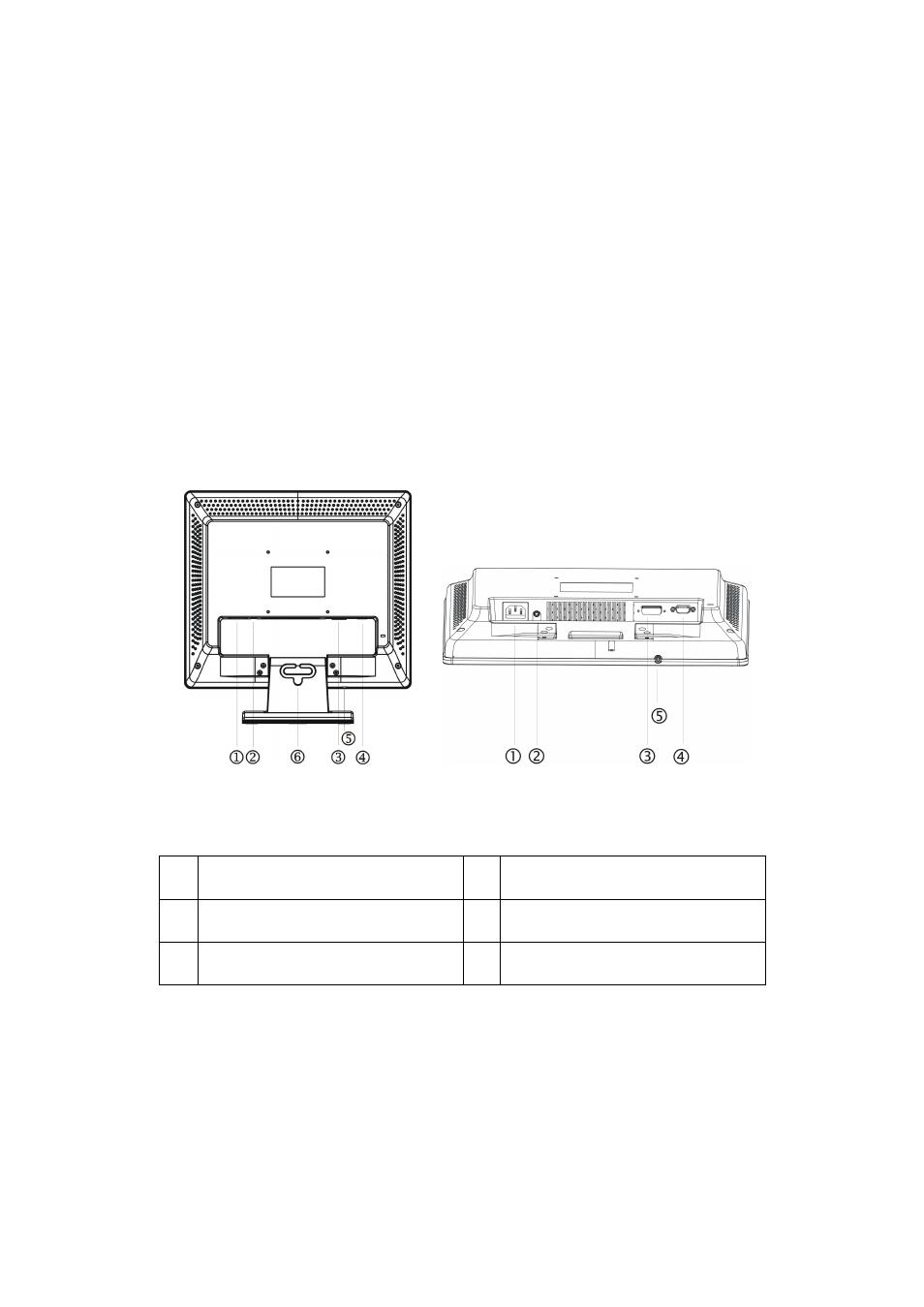

Рисунок 2.
1.
Входной разъем переменного
тока
2.
Звуковое гнездо (только для
модели MM17T)
3. Разъем DVI-D (только для
модели MM17T)
4.
Разъем VGA (D-SUB)
5.
Гнездо для наушников (только
для модели MM17T)
6.
Хомут для кабеля
