Asus MM17 - Инструкция (Страница 18)

17
7

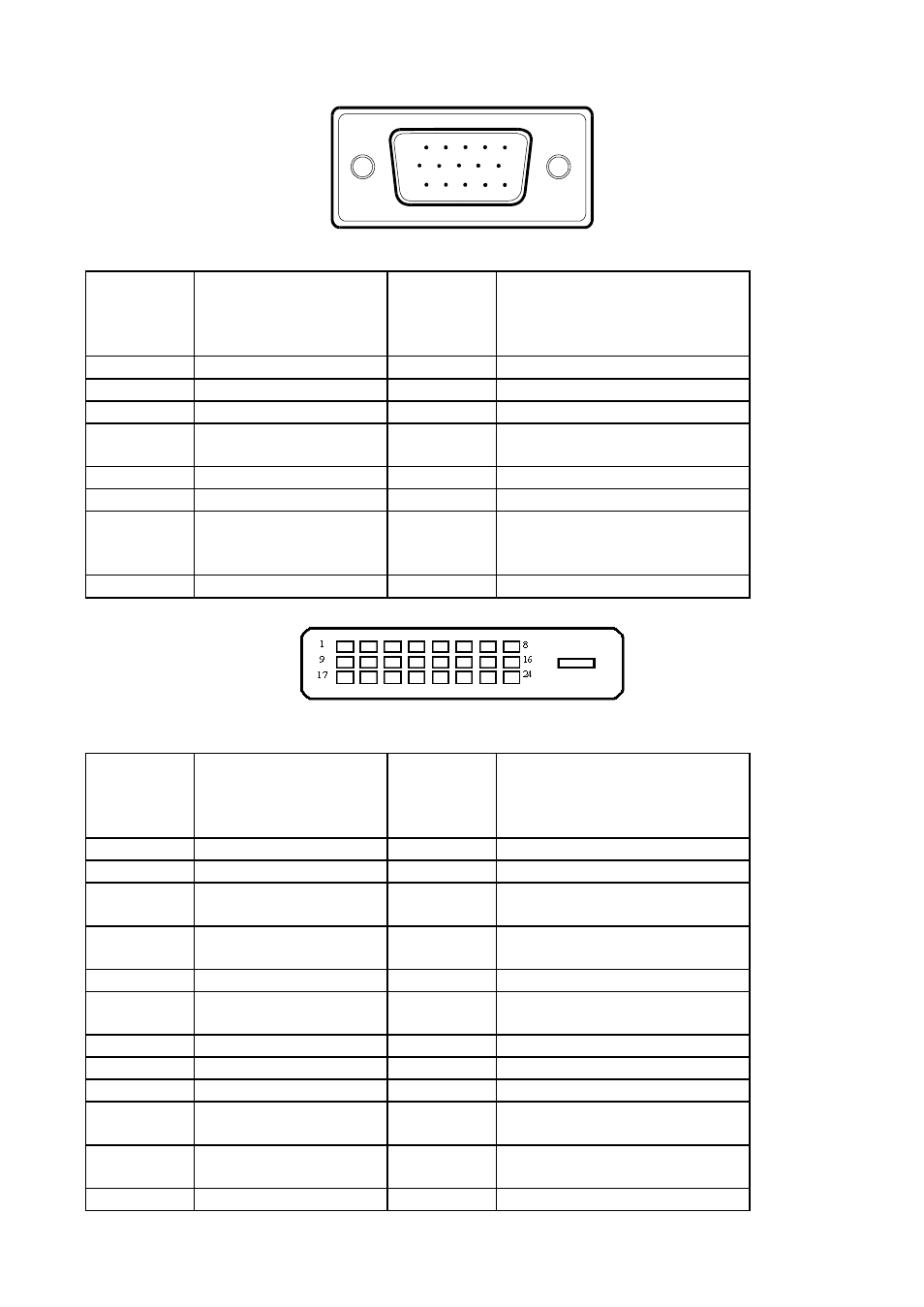

НАЗНАЧЕНИЕ КОНТАКТНОГО РАЗЪЕМОВ
1 5
6 10
11 15
15-контактный кабель цветного видеосигнала
НОМЕР
КОНТАКТА
ОПИСАНИЕ НОМЕР
КОНТАКТА
ОПИСАНИЕ
1.
Красный
9. +5 В
2.
Зеленый
10.
Определение кабеля
3.
Синий
11.
Прием данных (RXD)
4.
Передача данных
(TXD)
12.
Последовательные данные
DDC
5.
Земля
13.
Строчная синхронизация
6.
Земля, красный
14.
Кадровая синхронизация
7.
Земля, зеленый
15.
Тактовый сигнал
последовательных данных
DDC
8.
Земля, синий
24-контактный кабель цветного видеосигнала (только для модели MM17T)
НОМЕР
КОНТАКТА
ОПИСАНИЕ НОМЕР
КОНТАКТА
ОПИСАНИЕ
1. Данные TMDS 2- 13. Данные TMDS 3+
2.
Данные TMDS 2+
14.
Питание + 5 В
3.
Экран данных
TMDS 2/4
15.
Земля (для +5 В)
4.
Данные TMDS 4-
16.
Обнаружение «горячего»
подключения
5.
Данные TMDS 4+
17.
Данные TMDS 0-
6.
Тактовый сигнал
DDC
18.
Данные TMDS 0+
7. Данные DDC 19. Экран данных TMDS 0/5
8. Не задействован 20. Данные TMDS 5-
9.
Данные TMDS 1-
21.
Данные TMDS 5+
10.
Данные TMDS 1+
22.
Экран тактовых импульсов
TMDS
11.
Экран данных
TMDS 1/3
23.
Тактовый сигнал TMDS +
12.
Данные TMDS 3-
24.
Тактовый сигнал TMDS -
