12

Регулировка
на различные типы газа

На заводе изделие отрегулировано на газ
G20 – 20 мбар.

Проконтролируйте, чтобы в сети газ
подавался под давлением 17 25 мбар
(для газа метан).

В случае если давление превышает данное
значение, советуем установить на терми
нале распределительной сети регулятор
давления, оттарированнный на 20 мбар
для газа метан с достаточной производи
тельностью для максимальной нагрузки
варочной панели (см. этикетку).

Давление в газовых баллонах должно быть
уменьшено при помощи редуктора давле
ния, соответствующего нормам UNI 7432,
отрегулированного на 30 мбар для газа
G30 и 37 мбар для газа G31.

Давление не должно превышать 35 мбар
для G30 и 45 мбар для G31.

Замена инжекторов горелок

Каждая варочная панель имеет в комплек
те набор форсунок для различных типов
газа.
Выбор форсунки, подлежащей замене,
должен выполняться в соответствии с
таблицей инжекторов. Диаметр форсунок
в миллиметрах нанесен на корпус каждой
форсунки.

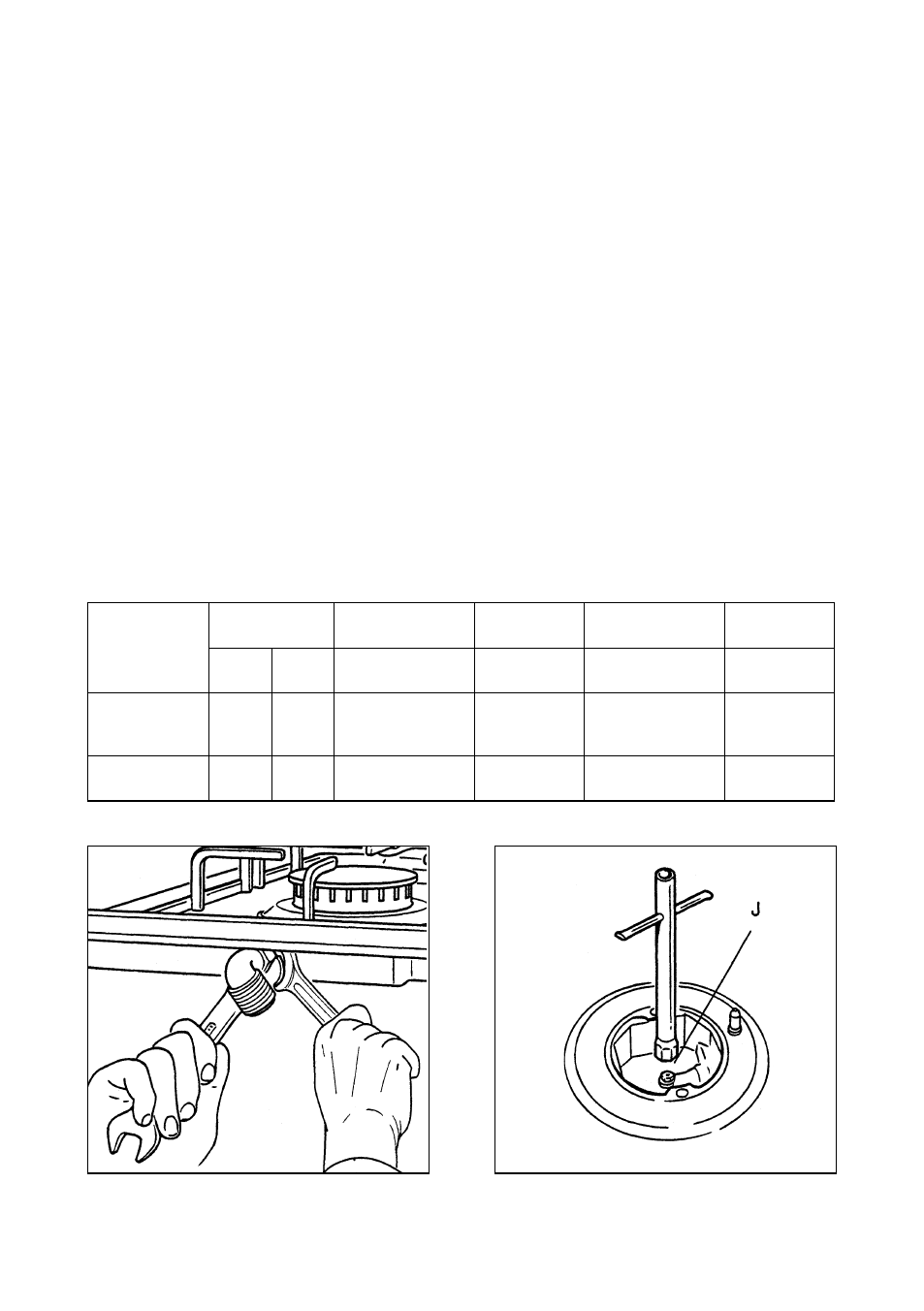

Порядок замены инжекторов
горелок

Снимите решетку и горелки.

При помощи ключа на 7 отвинтите и
замените форсунки «J» (рис. 13) на те,
которые подходят для данного типа
газа.

Горелки спроектированы таким обра
зом, что не требуется регулировать
первичный воздух.

ТАБЛИЦА ИНЖЕКТОРОВ

Рис. 12

Рис. 13

Мощность

Hs, кВт

G30/G31

28 30/37 мбар

Бай пасс

G20

20 мбар

Бай пасс

Cat: II 2H3+

макс. мин. ∅

инжектора

(1/100 мм)

(1/100 мм)

∅ инжектора

(1/100 мм)

(1/100 мм)

вспомога
тельная
горелка

1,70 0,38

65

29

102

рег.

быстрая
горелка

3,00 0,65

85

39

130

рег.
