9

Установка в мебель
с дверкой

(рис. 7)

Предмет мебели с дверкой, в который
будет встраиваться варочная панель,
должен быть изготовлен таким образом,
чтобы избежать погасания пламени
конфорок (отрегулированных как на
минимум, так и на максимум), вызываемое
открыванием и закрыванием дверки (даже
резким).
Рекомендуется оставить расстояние 30 мм
между дном варочной панели и верхней
частью расположенной внизу мебели.

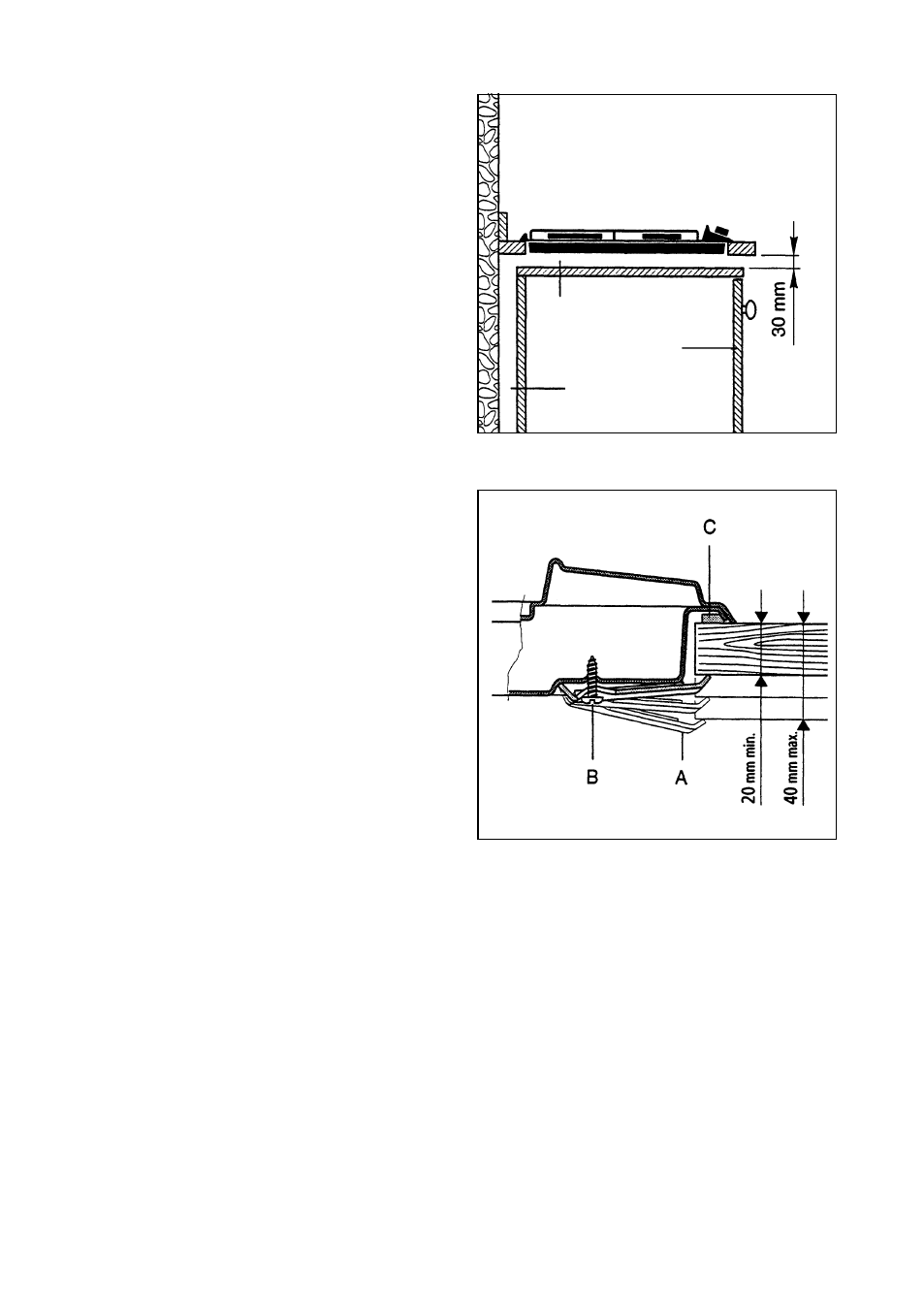

Рис. 7

Рис. 8

Декомпрессионное
пространство

Дверка

Пространство
для креплений

Монтаж крепежных пластин
варочной панели

(рис. 8)

Каждая варочная панель снабжена набо
ром пластин и шурупов для крепления к
рабочему столу толщиной 2 4 см.

Набор состоит из 4 пластин «А» и 4 винтов
саморезов «В».

Сделайте вырез в мебели.

Установите прокладку «С» по краю
сделанного выреза, следя при этом,
чтобы края совпадали.

Переверните варочную панель и
установите пластины «А» в соответ
ствующие гнезда и закрепите винтами
«В», не закручивая их до конца. Внима
тельно следите за тем, чтобы пластины
были смонтированы так, как указано на
рис. 8.

Установите варочную панель в вырез и
убедитесь, что это сделано точно.

Закрепите пластины «А» и завинтите
до упора винты «В» до полной фикса
ции варочной панели.

При помощи острого ножа или лезвия
удалите края прокладки «С», которая
выходит за края варочной панели.
