10

Прежде чем выполнять какие либо
работы в части электрооборудования,
необходимо в обязательном порядке
отключить изделие от электросети.

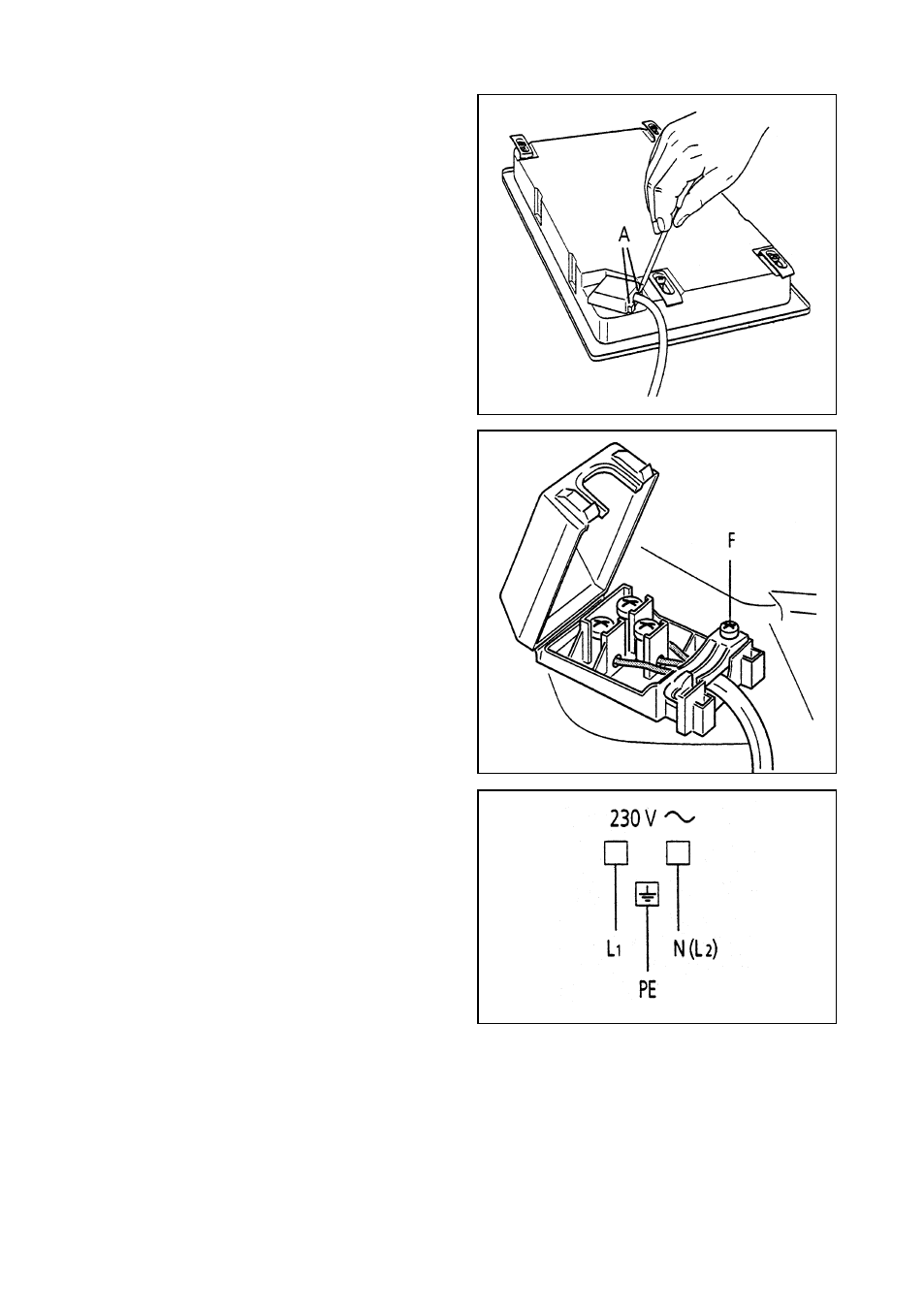

Замена силового кабеля

‰ Переверните панель и снимите крышку

контактных зажимов, вставив отвертку
в 2 гнезда «А» (рис. 9).

‰ Откройте фиксатор кабеля, отвинтив

винты «F»; отвинтите винты зажимов и
выньте кабель.

‰ Новый силовой кабель для замены

должен быть того же типа, который
установлен на изделии. Кабель должен
быть подключен к контактным зажи
мам, как это показано на рисунках.

Сечение силового кабеля и
схема подключения

Используйте кабель типа H05RR F.
230 В, 50/60 Гц
Сечение: 3 x 1,5 мм

2

Рис. 9

Рис. 10

Рис. 11

Фирма изготовитель не несет никакой ответственности за ошибки печати, содержащиеся в данных
инструкциях, и оставляет за собой право улучшения качества собственных изделий, сохраняя
неизменными основные технические характеристики.

КАНДИ ЭЛЕТТРОДОМЕСТИЧИ

Бругерио (Милан)

1101449 ed.2
