8

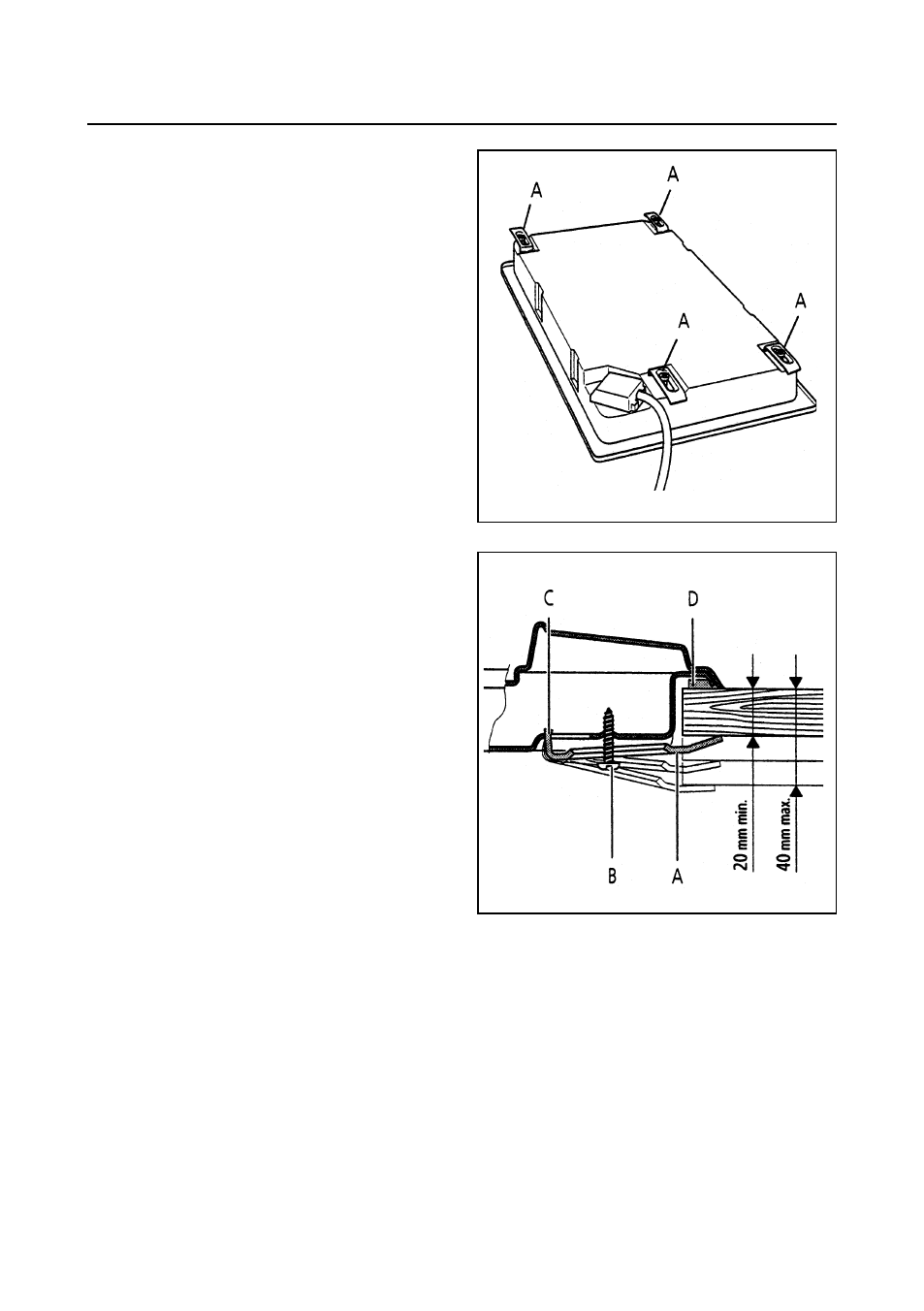

Монтаж варочной панели
(рис. 7, 8)

Каждая варочная панель снабжена набо
ром пластин и шурупов для крепления
изделия к рабочему столу, толщина кото
рого должна быть в пределах 2 4 см.
‰ Сделайте вырез в мебели (см. рис. на

предыдущей стр.).

‰ Установите прокладку «D» на мебель по

краю проделанного отверстия, следя,
чтобы края совпадали.

‰ Переверните варочную панель и

установите пластины «А» в соответ
ствующие гнезда и закрепите винтами
«В», не закручивая их до конца. Внима
тельно следите за тем, чтобы пластины
были смонтированы так, как указано на
рис. 8.

‰ Установите варочную панель в вырез и

убедитесь, что это сделано точно.

‰ Закрепите пластины «А»; кончик «С»

должен попасть в соответствующее
гнездо.

‰ Завинтите до упора винты «В» до полной

фиксации варочной поверхности.

‰ При помощи острого ножа или лезвия

удалите края прокладки «D», которая
выходит за края варочной панели.

УСТАНОВКА

Рис. 7

Рис. 8
