6

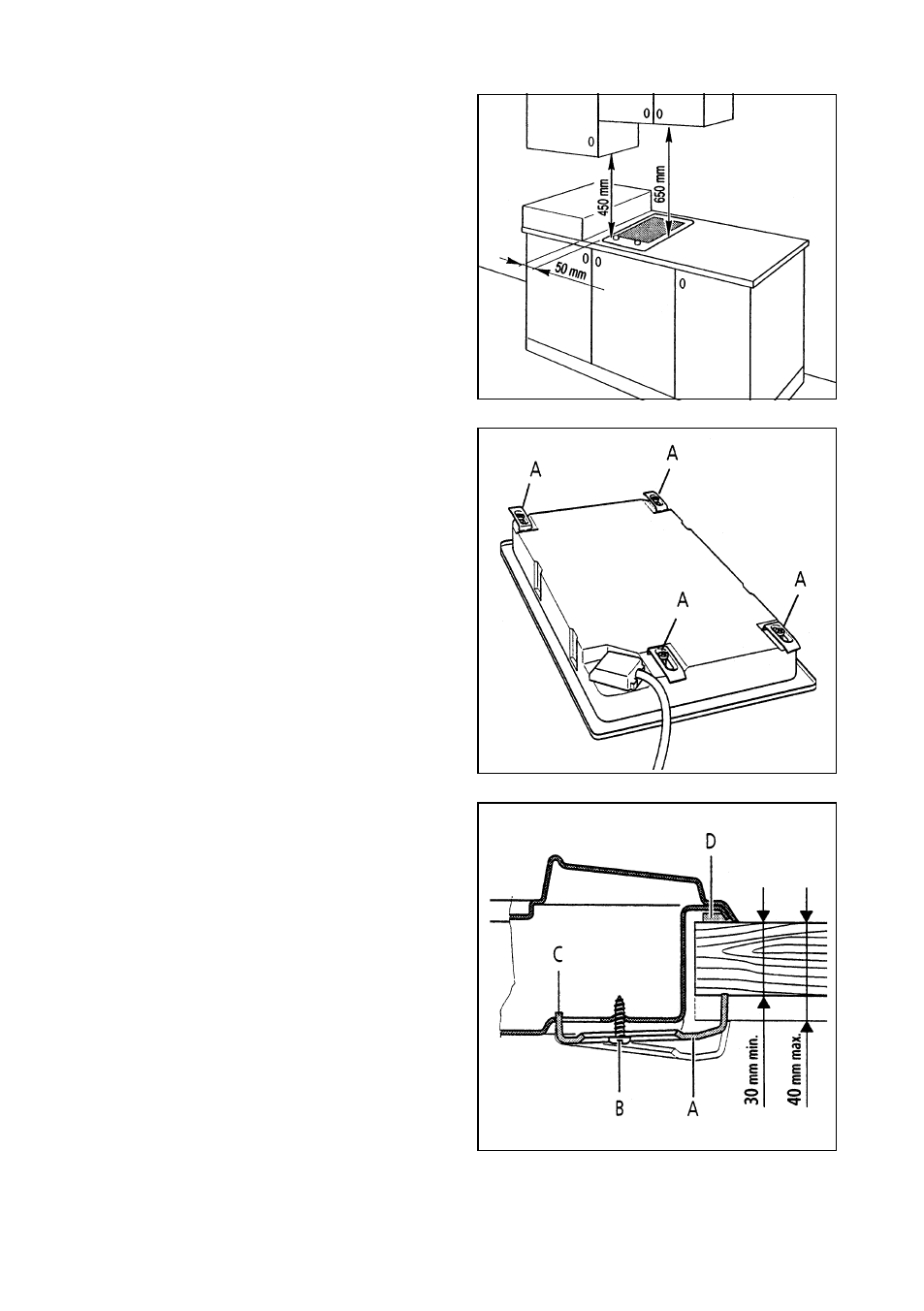

Монтаж варочной панели
Каждая варочная панель снабжена набо
ром пластин и шурупов для крепления к
рабочему столу, толщина которого должна
быть в пределах 3 4 см.
–
Сделайте вырез в мебели (см. рис. на
предыдущей стр.).
–
Установите прокладку «D» по краю
сделанного выреза, следя при этом,
чтобы края совпадали.
–
Переверните варочную панель и
установите пластины «А» в соответ
ствующие гнезда и закрепите винтами
«В», не закручивая их до конца. Внима
тельно следите за тем, чтобы пластины
были смонтированы так, как указано на
рисунке.
–
Установите варочную панель в вырез и
убедитесь, что это сделано точно.
–
Закрепите пластины «А»; кончик «С»
должен попасть в соответствующее
гнездо.
–
Завинтите до упора винты «В» до
полной фиксации варочной панели.
–
При помощи острого ножа или лезвия
удалите края прокладки «D», которая
выходит за края варочной панели.
–
Между варочной панелью и установ
ленной над ней полкой или вытяжкой
должно быть расстояние не менее
650 мм.
–
Отделка стенок мебели или примыкаю
щего оборудования должна выдержи
вать высокую температуру в
соответствии с требованиями нормы
ЕN 60335 2 6 «Y».
Не устанавливайте варочную панель в
непосредственной близости от легко
возгораемых материалов (например,
занавесок).
Рис. 6
Рис. 7
Рис. 5
