8
Фирма изготовитель не несет никакой ответственности за ошибки печати, содержащиеся в данных
инструкциях, и оставляет за собой право улучшения качества собственных изделий, сохраняя
неизменными основные технические характеристики.
КАНДИ ЭЛЕТТРОДОМЕСТИЧИ
Бругерио (Милан)
1101514
Обслуживание

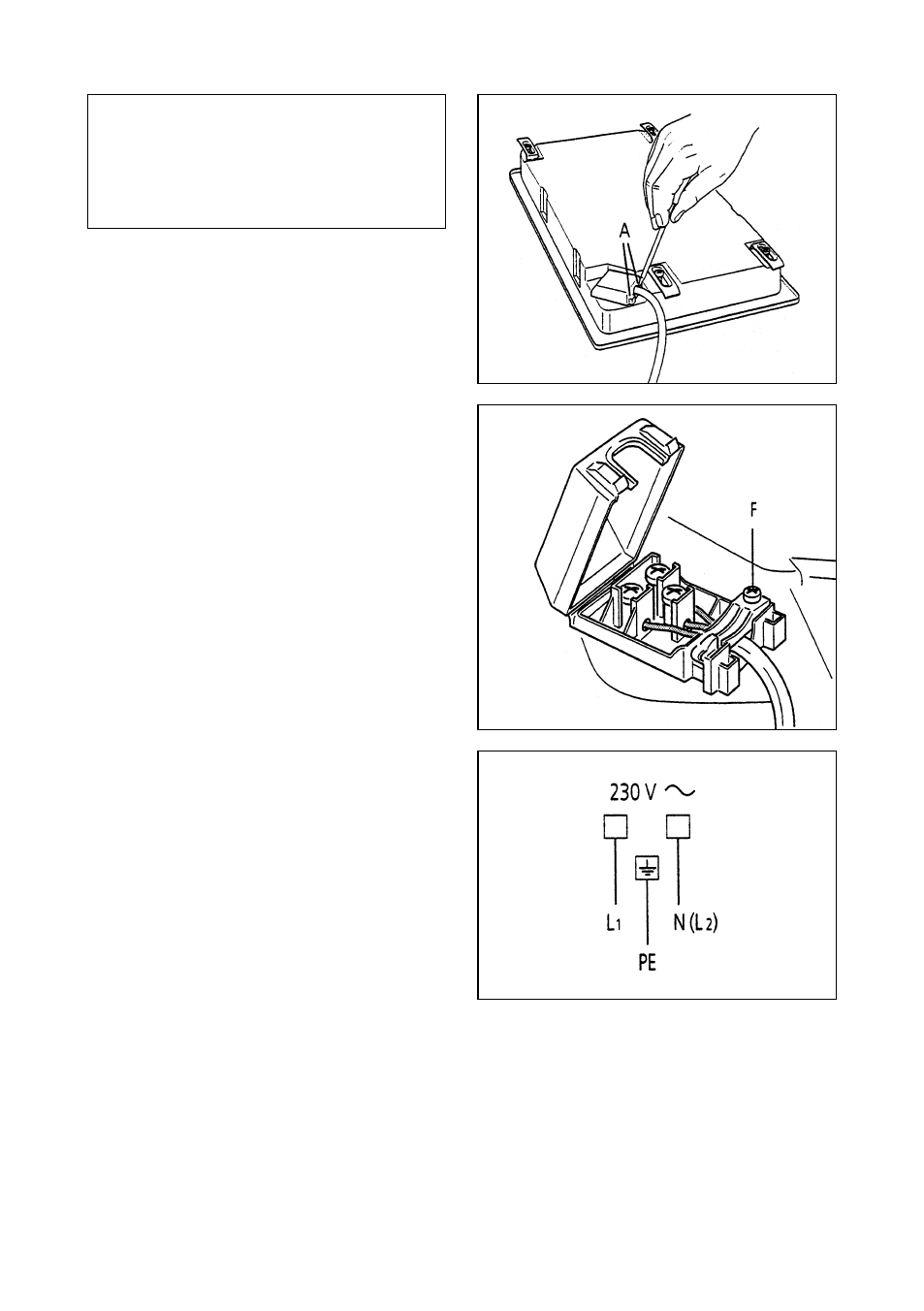

Замена силового кабеля
–
Переверните варочную панель и
снимите крышку контактных зажимов,
вставив отвертку в 2 гнезда «А».
–
Откройте фиксатор кабеля, отвинтив
винты «F», отвинтите винты зажимов и
выньте кабель.
–
Новый силовой кабель должен быть
заменен на тот же тип, который уста
новлен на изделии. Кабель должен
быть подключен к контактным зажи
мам, как это показано на рисунках.
Сечение силового кабеля
и схема подключения
Используйте кабель типа H05RR F.
230 В, 50/60 Гц.
Сечение: 3 x 1,5 мм
2
.
Прежде чем выполнять какие
либо работы в части электрообо
рудования, необходимо в
обязательном порядке отключить
изделие от электросети.
Рис. 8
Рис. 9
Рис. 10
