23
По
дг
от
овка
Подключение
Перед подключением
• Прочитайте руководство пользователя устройства, которое должно быть
подключено к проектору.
• Некоторые компьютеры не удастся использовать или подключить к этому проектору.
Проверьте наличие выходного разъема RGB, поддерживаемый сигнала CTP.43 , и
т.д.
• Перед подключением выключите питание обоих устройств.

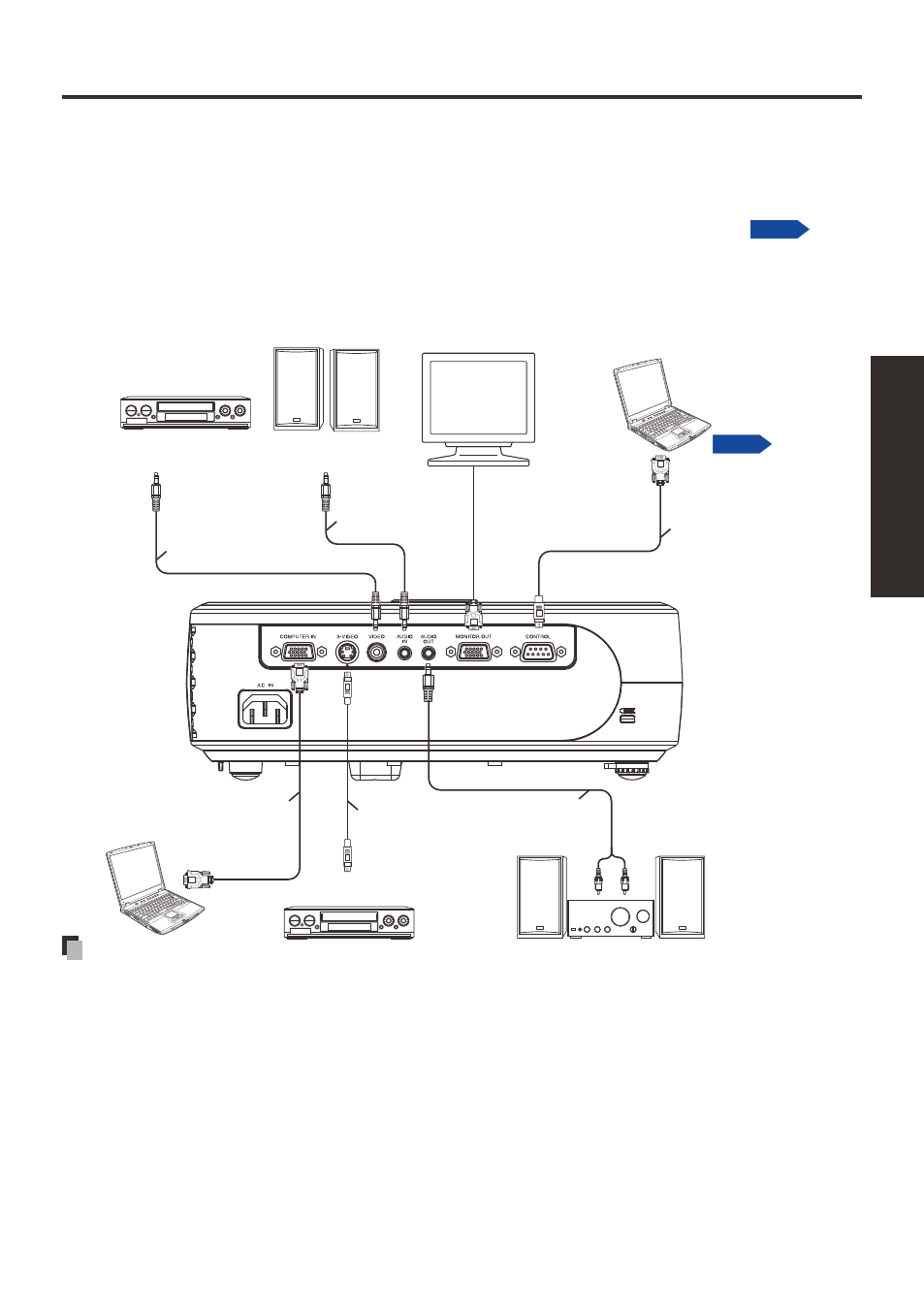

• На следующем рисунке показаны примеры подключений. Это не значит, что
одновременно можно или требуется подключать все указанные устройства.
Примечания
• Кинофильмы, воспроизводимые на компьютере с помощью программного
обеспечения просмотра дисков DVD могут отображаться неестественно при
использовании этого проектора. Это не является неисправностью.
• Когда разъем AUDIO OUT подключен, на выход динамика проектора звук не
подается.
• Уровень громкости для сигнала, подаваемого на разъем AUDIO OUT можно
отрегулировать с помощью кнопки VOL+/-.
• Через гнездо MONITOR OUT выводится аналоговый сигнал RGB, или раздельные
видеосигналы (Y/P
B
/P
R
) через гнезда COMPUTER IN.
• Компьютерный монитор обычно не может правильно принимать сигналы Y/P
B
/P
R
.
Компьютер (для управления) Монитор
На разъем
RS-232C
На аудиовход
Аудиокабель
(не прилагается) Кабель
управления
Кабель RGB
(прилагается)
На выход RGB
Компьютер
На аудиовход
Аудиокабель
(не прилагается)
Видеокабель
(не прилагается)
Выход на S-video
Выход на видео
Кабель S-видео
(не прилагается)
CTP.45
