16

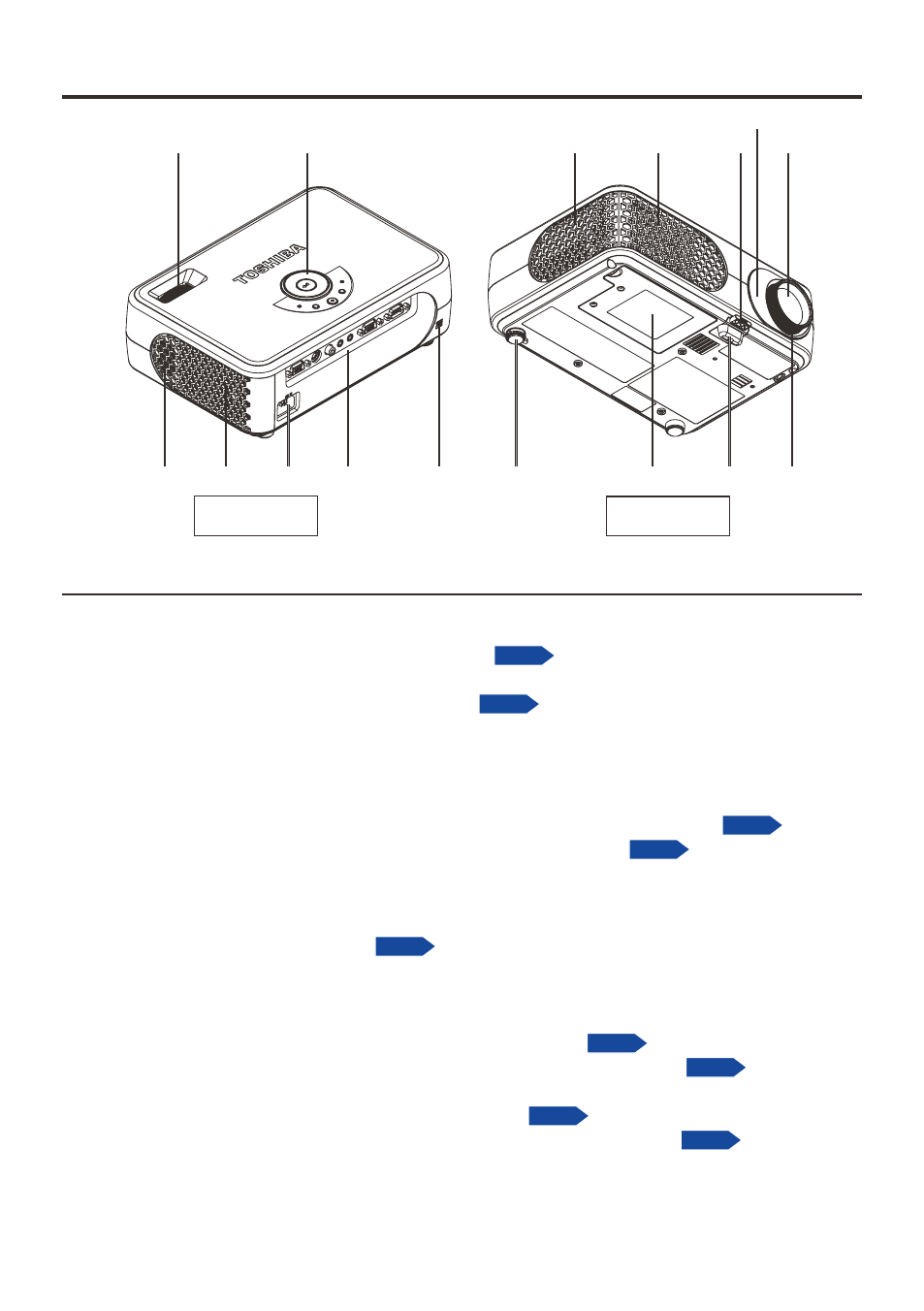

Название частей основного устройства
Сзади Спереди
Название : Функция
(1) Объектив : Проецирует увеличенное изображение.
(2) Инфракрасный датчик ДУ : Принимает команды от устройства дистанционного
управления. CTP.20
(3) Кнопка фиксатора : Нажмите, чтобы установить или убрать регулятор
подставки. CTP.27
(4) Выпуск воздуха : Служит для выпуска нагретого внутри ипроектора
воздуха.
(5) Воздухозаборник : Используется для поступления воздуха внутрь
проектора для охлаждения.
(6) Панель управления : Служит для управления проектором. CTP.17
(7) Кольцо масштабирования : Регулирует размер экрана. CTP.27
(8) Громкоговоритель : Воспроизводит звук.
(9) Разъем подключения питания : Подключите к нему кабель питания.
(10) Задняя панель : Служит для подсоединения внешних устройств.
CTP.19
(11) Противоугонное отверстие : Служит для подсоединения тросика безопасности
или другого противоугонного устройства.
(12) Регулятор наклона : Служит для регулировки горизонтального
положения проектора. CTP.27
(13) Крышка лампы : Снимите, чтобы заменить лампу. CTP.37
(14) Регулятор подставки : Служит для регулировки вертикального угла
проецирования. CTP.27
(15) Фокальное кольцо : Регулирует фокусировку экрана. CTP.27
(1) (3)
(2)
(4) (5) (6) (7)
(8) (5) (9) (10) (11) (12) (13) (14) (15)
регулятора подставки
