17

Электрическое подключение

Перед тем, как подсоединять духовку:
1. Проверьте, сможет ли предохранитель сети и

разводка выдержать эту нагрузку.

2. Проверьте, надлежащим ли образом заземлен

источник электроэнергии в соответствии с
действующими правилами.

3. Проверьте, легко ли будет добраться до розетки

или двухполюсного переключателя, которые
используются для электрического подключения,
когда духовка будет встроена в мебель.

Данная модель поставляется без соединительного
кабеля. Типы подходящих кабелей питания: H07 RN-
F, H05 RN-F, H05 RR-F, H05 VV-F, H05V2V2-F (T90),
H05 BB-F (сечение 3х1,5 мм

2

). Кабель должен быть

оснащен соответствующим разъемом и способен
выдержать нагрузку, указанную на табличке с
техническими данными.
Вилку кабеля следует вставить в надлежащую
розетку.
При постоянном подсоединении духовки
непосредственно к электрической системе,
необходимо установить между духовкой и источником
электроэнергии двухполюсный переключатель с
минимальным зазором между контактами 3 мм такого
типа, который подходит для требуемой нагрузки в
соответствии с современными правилами. Этот
двухполюсный переключатель не должен разрывать
провод заземления.
Соединительный кабель следует размещать таким
образом, чтобы ни один его участок не мог нагреться
больше, чем на 50°С по отношению к окружающей
среде.
После того, как соединение выполнено, проверьте все
нагревательные элементы в течение примерно 3 минут.
Клеммная колодка

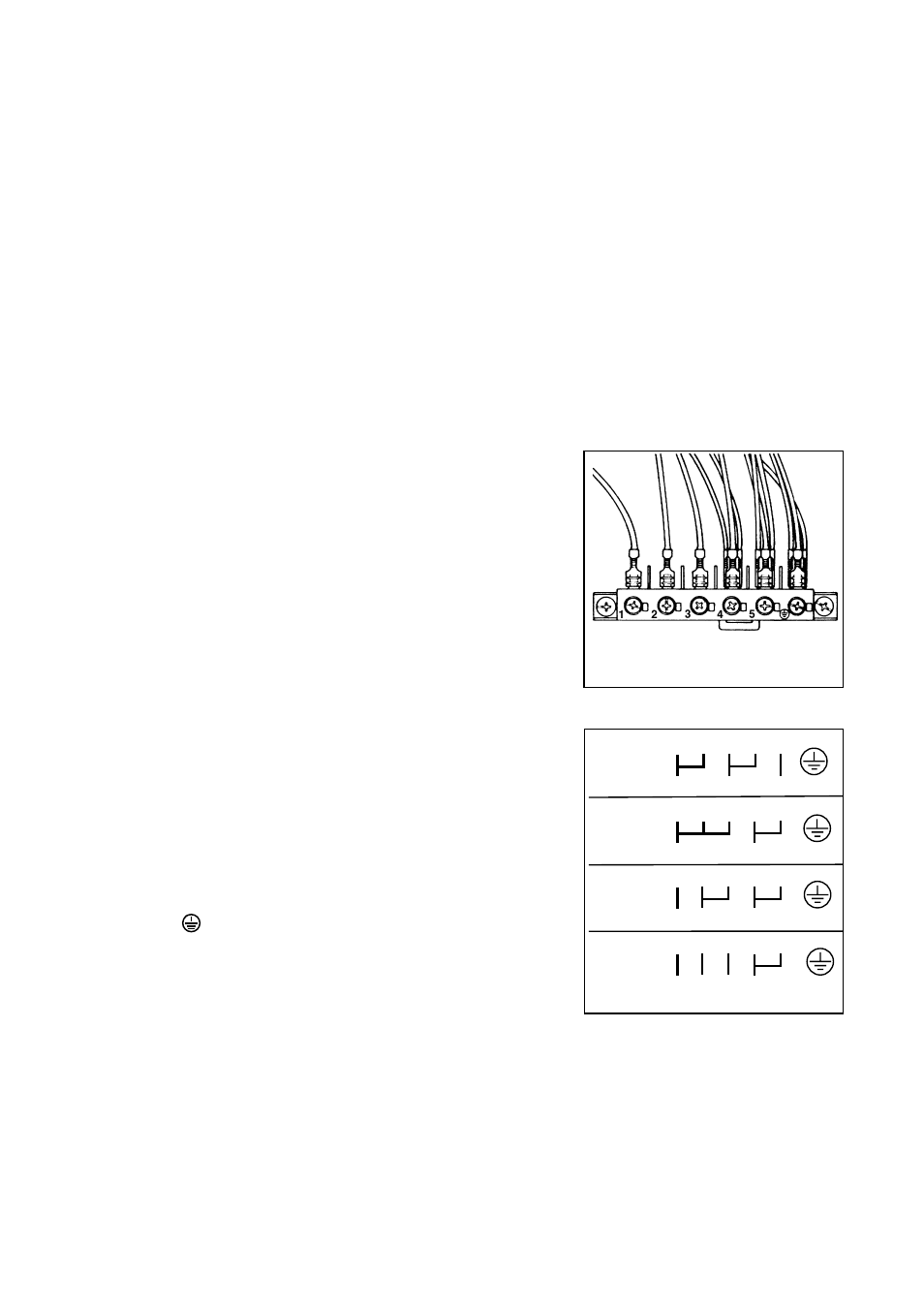

Через 6-ти полюсную клеммную колодку (рис. 17)
прибор можно подключить к электросети с
напряжением 400В (три фазы+нейтраль). Возможные
схемы подключения приведены на рис. 18. Провод
заземления должен быть подключен к клемме,
обозначенной

.Разъем кабеля следует вставить в

надлежащую розетку.

Подключение варочной
поверхности

К данному духовому шкафу может быть подключена
одна из перечисленных на стр. 15 варочных
поверхностей.Разъем для подключения варочной
поверхности расположен в верхней части корпуса
духовки. Соединительный кабель с коннекторами
входит в комплект варочной поверхности.
Подключение варочной поверхности с духовому
шкафу производится подключением кабеля к
соответствующему разъему духового шкафа.
Разъем подключения устроен так, что неправильное
подключение исключено.

Рис. 17

Фирма-изготовитель не признает за собой
ответственности, если приведённые меры по
обеспечению безопасности не выполняются.

230V 3~

1 2 3 4 5

L1 L2 L3 PE

230V 1~

1 2 3 4 5

L1 N PE

400V 2N~

1 2 3 4 5

L1 L2 N PE

400V 3N~

1 2 3 4 5

L1 L2 L3 N PE

Рис. 18
