16
Нижеследующие инструкции предназначены для
квалифицированного техника в помощь при установке
в соответствии с действующими правилами.
Встраивание и электрическое подключение прибора
должен производить квалифицированный специалист.
Встраивание
Важно, чтобы размеры и материал шкафа, в который
будет встраиваться духовка, были правильными и
выдерживали повышение температуры.
Правильная установка должна обеспечивать
надлежащую защиту от контакта с электрическими
частями.
Все узлы и детали, предназначенные для обеспечения
защиты, должны быть установлены так, чтобы их
нельзя было демонтировать, не пользуясь никакими
инструментами.
Мы не рекомендуем устанавливать духовку рядом с
холодильниками или морозильными камерами, так как
тепло может повлиять на эксплуатационные
характеристики этих устройств.

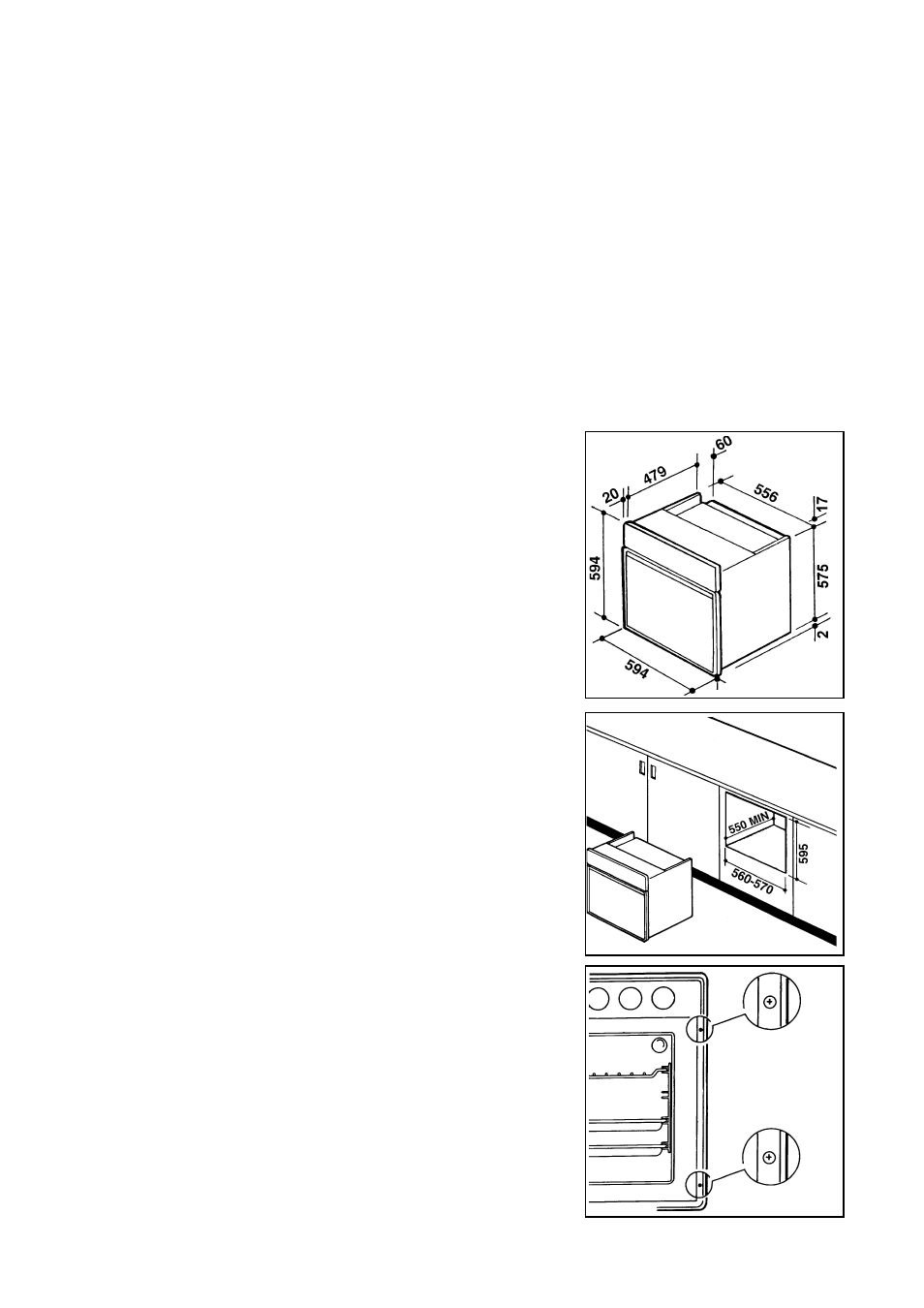

Размеры духового шкафа приведены на рис. 14.
Размеры проема для встраивания духового
шкафа приведены на рис. 15.
Установка
Рис. 15
Крепление духовки к кухонному
шкафу
Вставьте духовку в монтажный проём.
Откройте дверцу духовки и прикрепите духовку к
кухонному шкафу четырьмя шурупами, которые
устанавливаются в отверстия, имеющиеся в раме
духовки (рис. 16).
Если над духовкой устанавливается электрическая
варочная панель, электрическое соединение варочной
панели и духовки должны выполняться раздельно по
причинам безопасности, а также для того, чтобы при
необходимости можно было без труда вынимать
духовку из шкафа.
Рис. 16
Рис.14
Технические характеристики
Размеры монтажного проёма
Высота
594 мм
Ширина
560 мм
Глубина
550 мм
Размеры внутреннего
пространства духовки
Высота
325 мм
Ширина
420 мм
Глубина
390 мм
Объем
53 л
Мощность нагревательных
элементов
Нижний нагревательный элемент
1000 Вт
Верхний нагревательный элемент
800 Вт
Традиционный нагрев (сверху + снизу)
1800 Вт
Малый гриль
1750 Вт
Большой гриль
2550 Вт
Задний нагревательный элемент
2000 Вт
Лампа подсветки духовки
25 Вт
Конвекционный вентилятор
30 Вт
Охлаждающий вентилятор
25 Вт
Номинальное напряжение (частота 50 Гц) 230 В
Мощность подключения (230 В, 50 Гц)
2600 Вт
