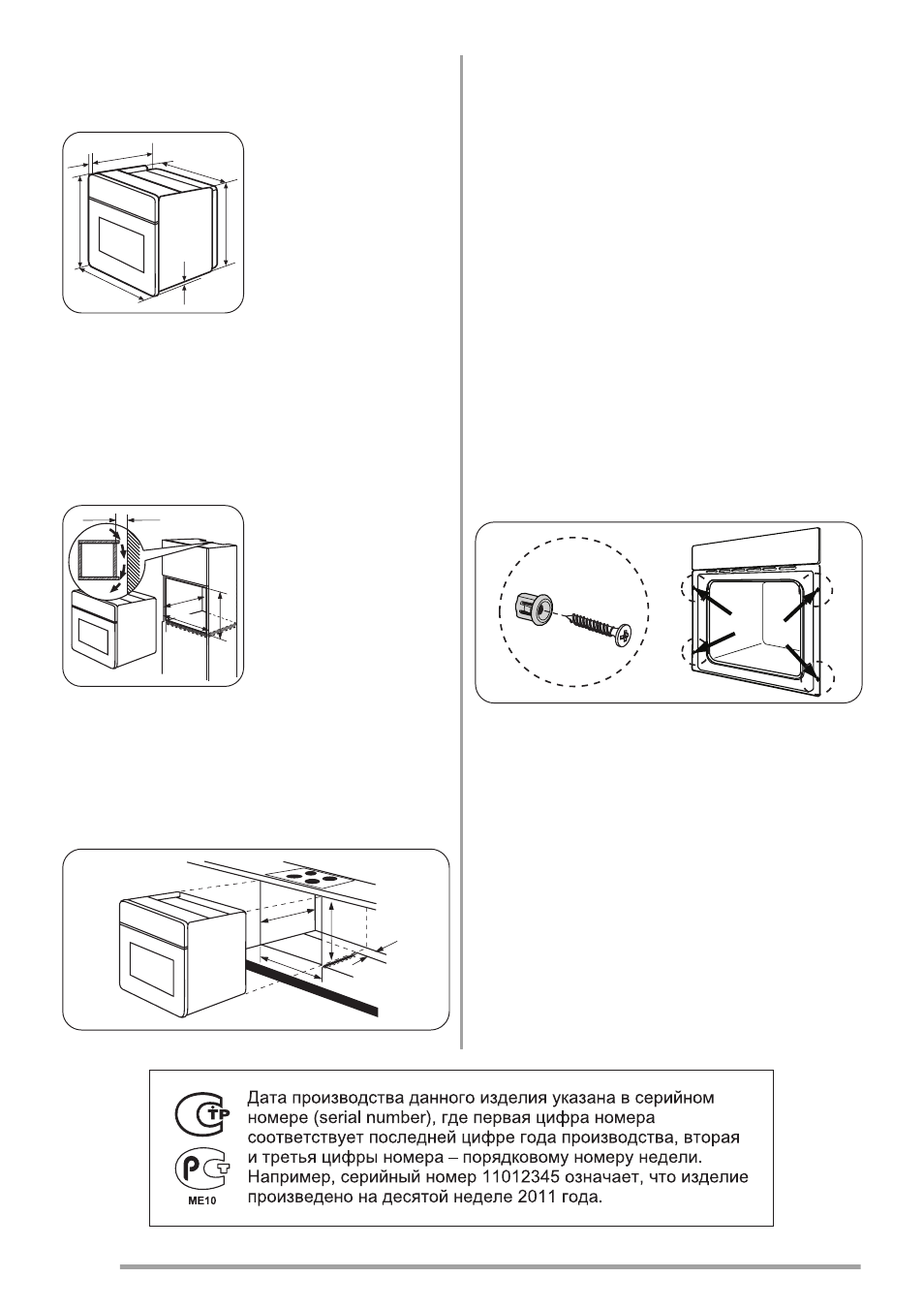

Габаритные размеры духового
шкафа
594
2
20
570
590
540
560
Ниша для встраивания должна иметь раз-
меры, указанные на рисунке ниже.
Встраивание в колонну
Ниша для встраивания должна иметь раз-
меры, указанные на нижеприведенном ри-
сунке.
50
580
550 min
560÷
570
Встраивание под столешницу
кухонной мебели
Ниша для встраивания должна иметь раз-
меры, указанные на нижеприведенном ри-
сунке.
550 min
593
560-570
80÷100
Крепление духового шкафа к
кухонной мебели
1. Откройте дверцу духового шкафа.
2. Прикрепите духовой шкаф к кухонной
мебели при помощи четырех дюбелей,
входящих в комплект поставки ( A), ко-
торые устанавливаются через отвер-
стия, имеющиеся в раме духового
шкафа, и четырех шурупов ( B).
При установке над духовым шкафом ва-
рочной панели их электрические подклю-
чения должны быть выполнены по отдель-
ности для обеспечения безопасности, а
также для удобства вынимания духового
шкафа в случае необходимости.
При необходимости удлинения проводов
должны использоваться провода, рассчи-
танные на соответствующую мощность.
A
B
28
