Устранение неисправностей
Многофункциональный принтер Phaser 6121MFP
Руководство пользователя 220

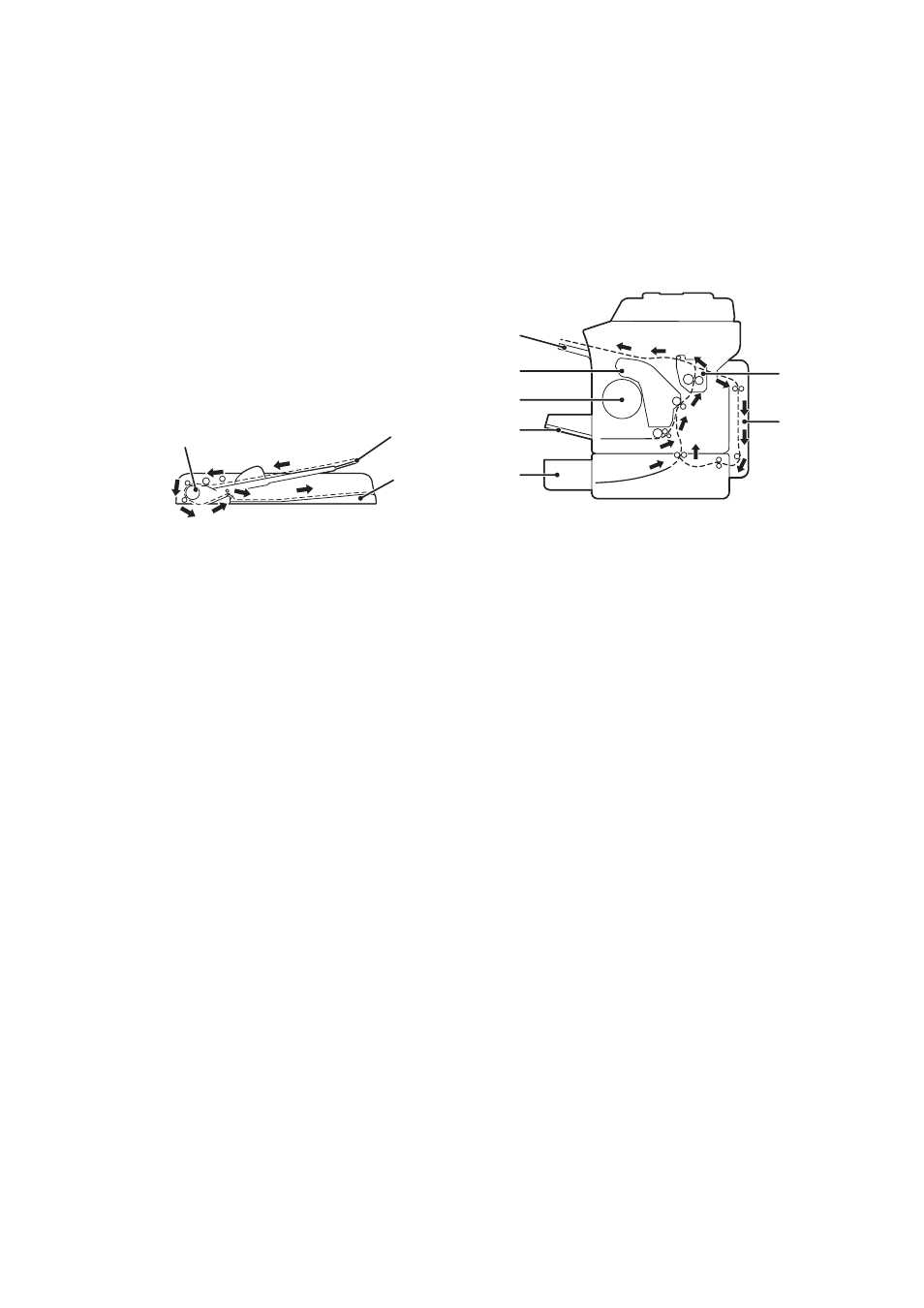

Тракт прохождения материала
Знание пути, по которому материал проходит через принтер, поможет вам
обнаружить застревание.
1. Ролики подачи материала автоматического
устройства подачи документов
4. Выходной лоток
2. Лоток подачи оригиналов 5. Копи-картридж
3. Выходной лоток оригиналов 6. Карусель картриджей с тонером
7. Лоток 1
8. Устройство подачи на 500 листов и нижний
подающий лоток
9. Блок термического закрепления
10. Блок двусторонней печати (только
для Phaser 6121MFP/D)
6121-195
1
2
3
6121-193
5 9
10
4
8
6
7
