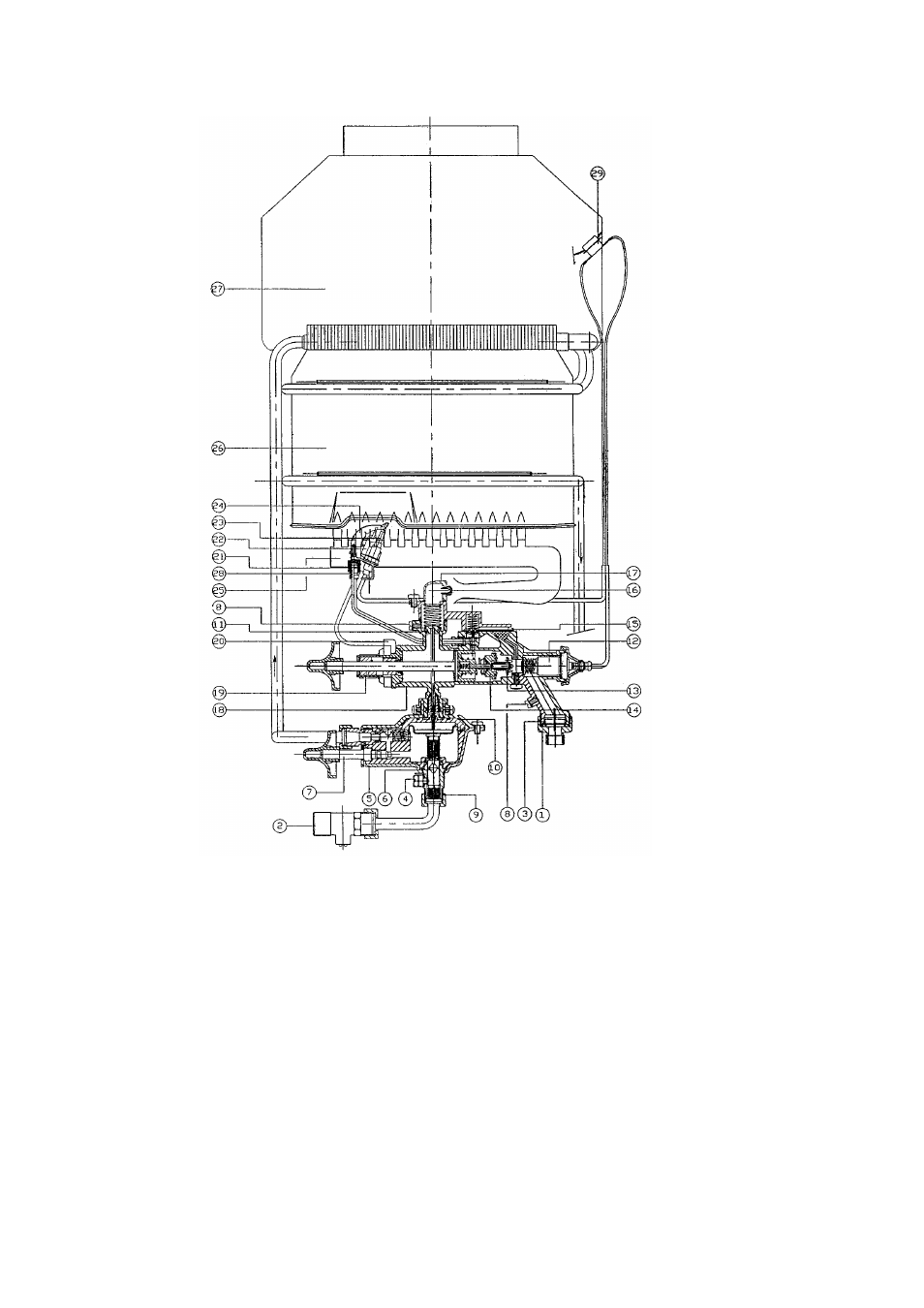

Схема устройства прибора

1.

Подвод газа

2.

Вентиль на входе воды

3.

Фильтр подаваемого газа

4.

Сливная заглушка

5.

Нижний корпус редуктора

6.

Регулятор расхода воды

7.

Селектор температуры

8.

Штуцер для измерения давления

9.

Фильтр входящей воды

10.

Верхний корпус редуктора

11.

Предохранительный клапан

12.

Механизм перекрытия подачи газа

13.

Регулятор мощности

14.

Клапан системы зажигания (запально-отсечный)

15.

Клапан запальной горелки

16.

Форсунка

17.

Распределитель

18.

Основной корпус

19.

Крышка корпуса

20.

Пьезоэлемент

21.

Форсунка запальной горелки

22.

Головка пьезоэлемента

23.

Головка термопары

24.

Головка запальной горелки

25.

Основная горелка

26.

Нагревательный элемент

27.

Колпак тяги (дефлектор)

28.

Гайка фиксации запальной горелки

29.

Датчик тяги
