Страница 4
4
Смотровое окно
Нижний край основания
Ручка управления подачей газа
Регулятор температуры
Очистка запальной горелки
Если после определенного периода эксплуатации
пламя запальной горелки стало желтым, а
предохранительный клапан открывается со
значительным опозданием, это означает, что запальная
горелка частично забилась частицами грязи из
газопровода или атмосферы.
При нормальной работе запальной горелки ее пламя
должно представлять собой стабильный конус голубого
цвета.
Для очистки запальной горелки необходимо:
-перекрыть вентиль подачи газа в агрегат. Снять
крышку агрегата и высвободить запальную горелку,
ослабив гайку ¹ 28 на схеме устройства прибора.
Вынуть запальную горелку и сопло ¹21.
-продуть трубку запальной горелки воздухом для
удаления скопившихся в ней загрязнений.
-снять сопло и мягко прочистить щеткой его
поверхность и продуть воздухом.
-установить на место запальную горелку, убедившись
в герметичности всех соединений.
Чистка нагревательного элемента
-
Перекройте вентили подачи газа и воды в
агрегат.
-
Откройте все краны горячей воды для
опорожнения системы.
-
Выньте нагревательный элемент и мягко
прочистите щеткой радиаторные пластины.
Загрязнения можно также смыть струей холодной
воды.
Прочие рекомендации
-
Ни в коем случае самостоятельно не вносите
никаких изменений в конструкцию прибора.
-
Прикосновение к поверхности кожуха
водонагревателя около смотрового окна может
привести к ожогу.
-
В приборе имеется датчик, контролирующий
отвод продуктов сгорания газа. В случае
нарушения процесса отвода продуктов сгорания
подача газа на горелку автоматически
перекрывается. Для повторного включения
водонагревателя перед запуском запальной горелки
необходимо подождать не менее 10 минут. В случае
повторного отключения вызовите специалиста для
проверки тяги в дымоходе.
Информация для специалистов по
установке
Техническая информация

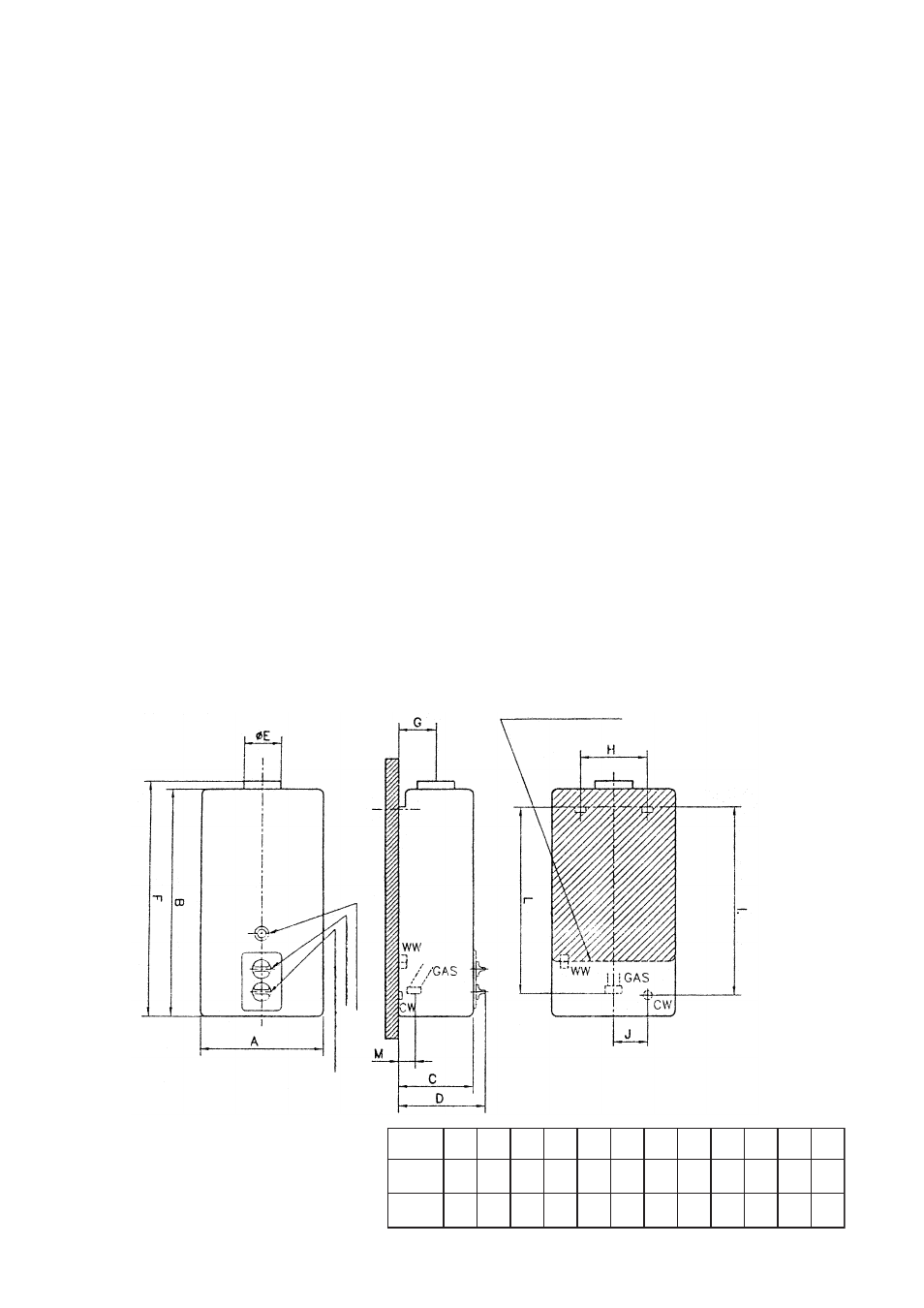

Форма и внешние размеры
Gas = ãàç
CW = холодная вода
WW = горячая вода
Подключение горячей воды выполняйте
одной гибкой подводкой.
A
B
C
D
E
F
G
H
I
K
L
M
1
1
-
0
1
л
0
5
3
0
8
6
0
3
2
5
6
2
0
1
1
0
0
7
5
1
1
4
4
2
6
9
5
0
5
8
8
5
5
4
4
1 л
0
5
3
2
2
7
6
5
2
9
8
2
5
2
1
8
3
7
4
2
1
4
4
2
8
5
6
0
5
0
5
6
5
7
