AKT 617
ЛИСТОК ОПИСАНИЯ ИЗДЕЛИЯ
RU
5019 319 54891
Для получения от варочной панели максимального полезного эффекта внимательно прочитайте настоящее руководство
и сохраните его для получения справочных сведений в будущем.
RO
RU
SK
CZ
РОЗЖИГ ГОРЕЛОК
Чтобы зажечь газ на одной из горелок, поворотом против часовой стрелки переведите
соответствующую ручку управления в положение максимального пламени
.
Чтобы зажечь газ на горелке, вдавите ручку в панель управления.
После того, как газ на горелке воспламенится, продолжайте удерживать ручку нажатой еще
примерно 5 секунд, чтобы смогла нагреться термопара.
В случае случайного погасания пламени (от сквозняка, перебоя в подаче газа, перелива кипящих
жидкостей и т.п.) предохранительное устройство перекрывает подачу газа к горелке.
Ручку нельзя удерживать нажатой дольше 15 секунд. Если по истечении этого времени
газ на горелке не воспламенится, следующую попытку розжига можно произвести не
раньше, чем через минуту.
-
После отпуска нажатой ручки газ в горелке может погаснуть. Причиной является недостаточный
нагрев термопары.
В этом случае еще раз повторите вышеописанные действия.
ПРАКТИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО ОБРАЩЕНИЮ С ГОРЕЛКАМИ
Для обеспечения лучшей работы горелок,
соблюдайте, пожалуйста, следующие правила:
-
Используйте кастрюли и сковороды
подходящего для горелок размера
(см. таблицу справа).
-
Используйте только кастрюли и сковороды с
ровным дном.
-
Готовьте пищу в соответствующем
количестве воды, не снимая с кастрюли
крышку.
-
Сковороды с выпуклым дном (например,
китайские WOK), используйте вместе со
вспомогательным грилем, который следует
устанавливать только на 4-контурную
горелку.

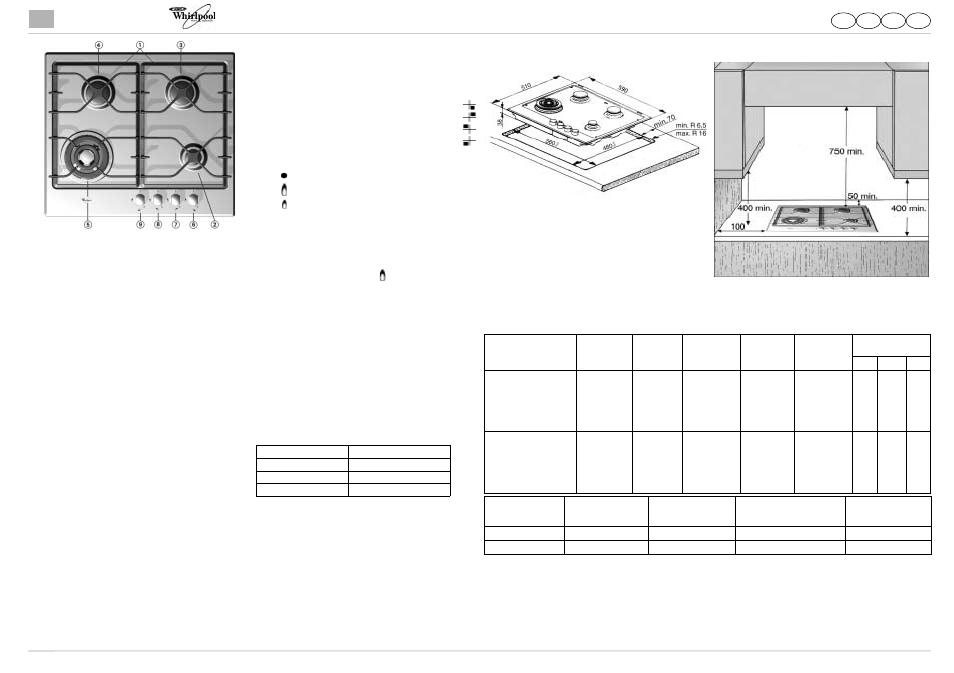

1. Съемные решетки для кухонной посуды
2. Вспомогательная горелка
3. Горелка ускоренного действия
4. Горелка ускоренного действия
5. 4-уровневая горелка
6. Ручка управления вспомогательной горелкой
7. Ручка управления горелкой ускоренного действия
8. Ручка управления горелкой ускоренного действия
9. Ручка управления 4-уровневой горелкой
СИМВОЛЫ
Кран закрыт
Максимальное пламя
Минимальное пламя
Горелка
Ш кастрюли
4-уровневая горелка
от 24 до 26 см
ускоренного действия
от 16 до 22 см
вспомогательная
от 8 до 14 см
НЕОБХОДИМЫЕ РАЗМЕРЫ И РАССТОЯНИЯ (мм)
ПРИМЕЧАНИЕ: В случае установки над рабочим столом варочной панели вытяжного зонта,
устанавливайте расстояния согласно указаниям изготовителя вытяжки.
ТАБЛИЦА ИНЖЕКТОРЫ
КАТЕГОРИЯ II2H3B/P
ЭЛЕКТРОПИТАНИЕ: 230 В - 50 Гц
Тип используемого газа Тип горелки
Ш инжектора Номинальная
теплоемкость,
кВт
Номинальный
расход
Пониженная
теплоемкость,
кВт
Давление газа
(мбар)
мин. номин. макс.
ПРИРОДНЫЙ ГАЗ
(Метан)
G20
4-уровневая
горелка
Горелка
ускоренного
действия
Вспомогательн
ая горелка
139
95
78
3.50
1.65
1.00
333 л/ч
157 л/ч
95 л/ч
1.50
0.35
0.30
17
20
25
СЖИЖЕННЫЙ
НЕФТЯНОЙ ГАЗ
(Бутан-Пропан) G30-G31
4-уровневая
горелка
Горелка
ускоренного
действия
Вспомогательн
ая горелка
95
67
50
3.50
1.65
1.00
254 г/ч
120 г/ч
73 г/ч
1.50
0.35
0.30
25
30
35
Тип используемого
газа
Конфигурация
модели
Номинальная
теплоемкость, кВт
Полный номинальный
расход
Объем воздуха (м
3
),
необходимый для
сжигания 1 м
3
газа
G20 20 мбар
4 горелки
7.80
742 л/ч
9.52
G30-G31 30 мбар
4 горелки
7.80
567 г/л
30.94
