УСТАНОВКА
Сборка
A) Если рабочая поверхность (столешница)
выполнена из дерева, воспользуйтесь
прилагаемыми скобами, пружинными зажимами
и винтами.

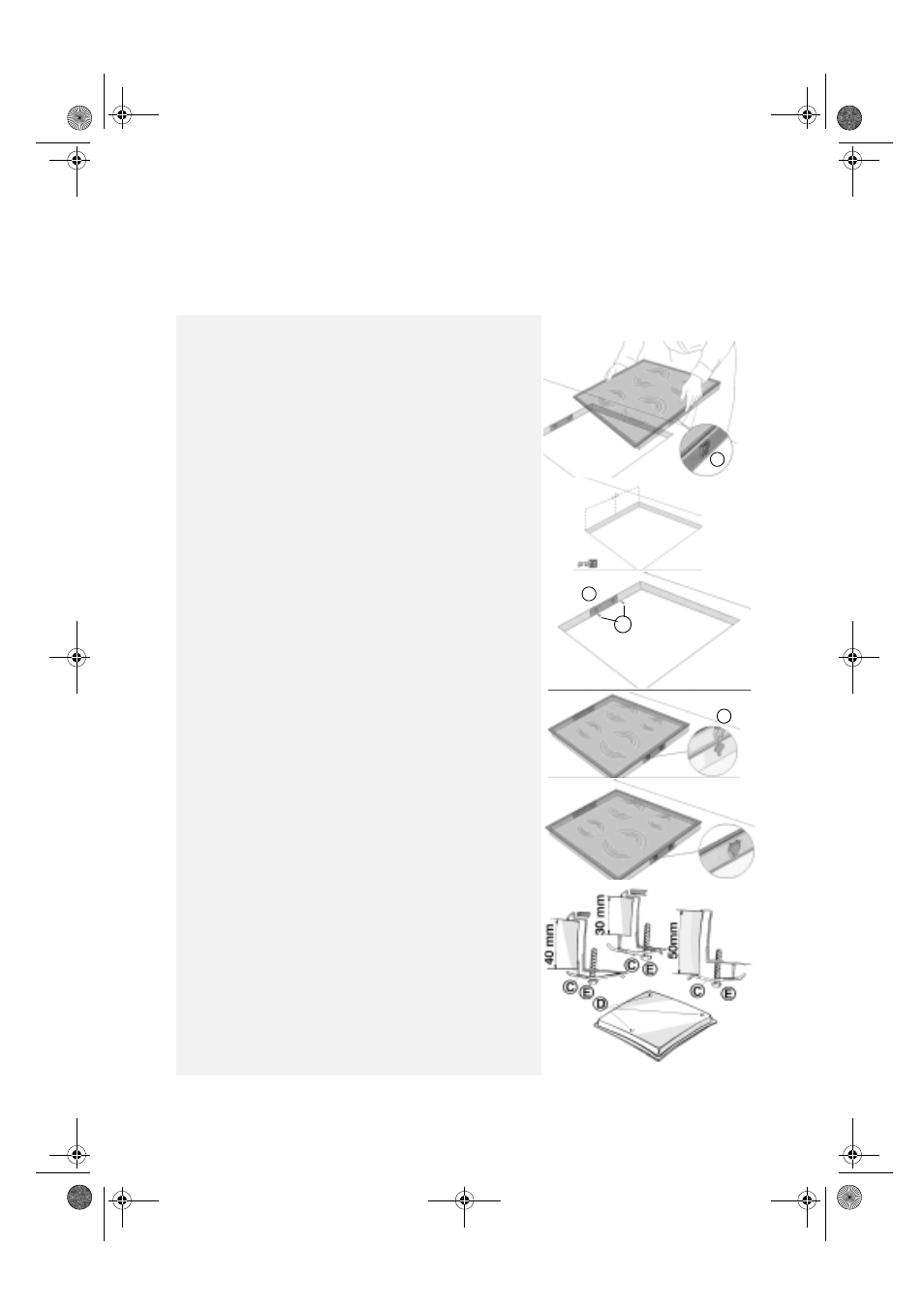

• Установите 4 пружинных зажима (A) в
соответствующие гнезда на ободе варочной
панели, см. Рис.1
• Определите путем измерений положение центра
боковых сторон выреза, как показано на Рис. 2.
• Установите скобы (C) так, чтоб центр скобы
совпал с ранее определенным центром стороны.
• Верхняя кромка скоб должна быть выровнена
относительно поверхности рабочей панели.
• Закрепите скобы 4 прилагаемыми винтами (B),
используя предусмотренные для этого
отверстия.
• Вставьте варочную панель в подготовленное
отверстие таким образом, чтобы пружинные
зажимы (A) оказались зафиксированными в
соответствующих пазах скоб (C, Рис. 4 и 5).
B) Если рабочий стол сделан из мрамора или
другого материала (пластика, керамики,
камня и т.д.), то плита должна крепиться при
помощи соответствующих скоб, код 4819 404
78697 (обращайтесь за ними в сервисный центр).
• Вставьте плиту в подготовленное место в
рабочем столе.
• Установите 3 скобы (C), как показано на рисунке,
в соответствии с толщиной стола.
• Вкрутите три винта (E) в отверстия (D).
B
Рис. 2
Рис. 1
A
Рис. 3
C
Рис. 4
Рис. 5
A
