8

Инструкция по эксплуатации и установке

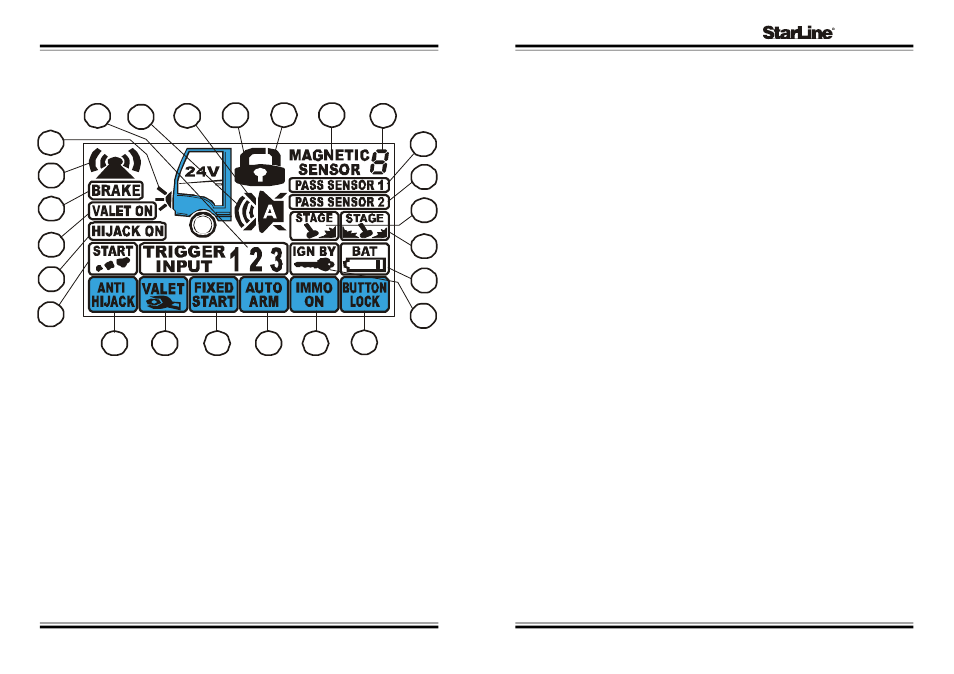

Жидкокристаллический индикатор (ЖКИ) брелка с

обратной связью

Иконки с буквенным обозначением – индикация режимов

работы автосигнализации

A Включение / выключение режима антиограбления
B Включение / выключение режима сервисного обслуживания VALET
C Включение / выключение режима запуска двигателя по таймеру
D Активизация пассивного включения режима охраны
E Включен режим иммобилизатора

F Включена блокировка кнопок брелка

Оперативное программирование

вышеперечисленных режимов работы

Вход в режим программирования осуществляется нажатием и удержанием
кнопки 3 брелка до появления сначала мелодичного сигнала, затем 1 короткого
звукового сигнала брелка. На индикаторе брелка отобразится мигающая иконка,
соответствующая программируемому режиму работы сигнализации.

А

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

В

С

D

E

F

41

Twage 24V

Подключение светодиодного индикатора

Вилку светодиодного индикатора подключите в малый 2-х контактный разъем,
расположенный в центральном блоке под откидывающейся крышкой.

Подключение сервисной кнопки Valet

Вилку сервисной кнопки Valet подключите в большой 2-х контактный разъем,
расположенный в центральном блоке под откидывающейся крышкой.

Подключение цепи блокировки двигателя с использованием
обычных реле

Подключите вилку 2-х проводного интерфейса реле блокировки к силовому
2-контактному разъему центрального блока. В зависимости от автомобиля
разорвите одну из штатных цепей запуска двигателя, например, между замком
зажигания и катушкой, электронным зажиганием, бензонасосом, реле стартера,
электроклапаном (для дизеля) и в разрыв цепи подключите реле блокировки.
Тип выхода на блокировку двигателя НР (нормально-разомкнутый) или НЗ
(нормально-замкнутый) программируется (функция 10). Изначально на заводе
запрограммирован НЗ тип выхода.

Подключение модуля запуска двигателя StarLine 02-24V
(опция)

Вилку 3-х проводного интерфейса модуля запуска двигателя StarLine 02-24V
подключите к 4-х контактному разъему, расположенному в центральном блоке
сигнализации под откидывающейся крышкой, с помощью кабеля, входящего
в комплект модуля запуска двигателя StarLine 02-24V.

Подключение охранно-поискового GSM/GPS модуля (опция)

Вилку 3-х проводного интерфейса охранно-поискового GSM/GPS модуля
StarLine Space подключите к синему 3-х контактному разъему расположенному
в центральном блоке сигнализации.

Подключение к салонному освещению

Сигнализация имеет выход, который может быть использован для подключения к
салонному освещению и реализации функции «вежливой подсветки салона» (синий
провод). Для этого дополнительный канал 2 должен быть запрограммирован в
режим активации при выключении режима охраны (функция 7). Пример схемы
подключения показан на рисунке.
