4
Инструкция по эксплуатации и установке
Комплектность
В состав комплекта автосигнализации StarLine Twage 24V входят:
1 основной брелок дистанционного управления с жидкокристаллическим
индикатором (ЖКИ) и двухсторонней связью, 1 дополнительный брелок
дистанционного управления без обратной связи, центральный блок, модуль
приемопередатчика с антенной, 2-уровневый датчик удара, беспроводный
герконовый датчик, светодиодный индикатор, сервисная кнопка Valet, кнопка
капота, реле 40А с колодкой, комплекты кабелей, инструкция.
Технические характеристики
Кодирование радиосигнала управления ................................. динамическое
Несущая частота радиосигнала управления .............................. 433,92 МГц
Максимальный радиус действия пейджера ...................................... 1200 м*
Максимальный радиус действия брелков с обратной связью ............. 600 м*
Максимальный радиус действия брелка без обратной связи ................ 15 м*
Рабочая температура ......................................................... от –40 до +85 °С
Напряжение питания постоянного тока ................................................ 20-30В
Ток, потребляемый сигнализацией в режиме охраны .............. не более 20мА
Максимально допустимый ток на выходах:
• цепи подключения сирены .................................................................... 2А
• цепей подключения габаритных огней ............................................ 2х 7,5А
•
цепей управления электроприводами замков дверей .......................... 15А
• цепей дополнительных каналов управления ................................... 300 мА
• цепи управления реле блокировки двигателя ................................... 300мА
* Дальность действия брелков и пейджера может уменьшаться в зависимости
от места установки приемопередатчика в автомобиле, месторасположения
автомобиля и пользователя, радиочастотных помех, погодных условий,
напряжения аккумулятора автомобиля и батареи брелка.
Автосигнализации StarLine Twage разрешены к использованию на территории
РФ и соответствуют требованиям нормативных документов РФ, что
подтверждается сертификатом соответствия.
Срок службы автосигнализаций StarLine Twage, установленный фирмой-
производителем, составляет 5 лет при условии, что они устанавливаются и
эксплуатируются в строгом соответствии с данной инструкцией.
45
Twage 24V

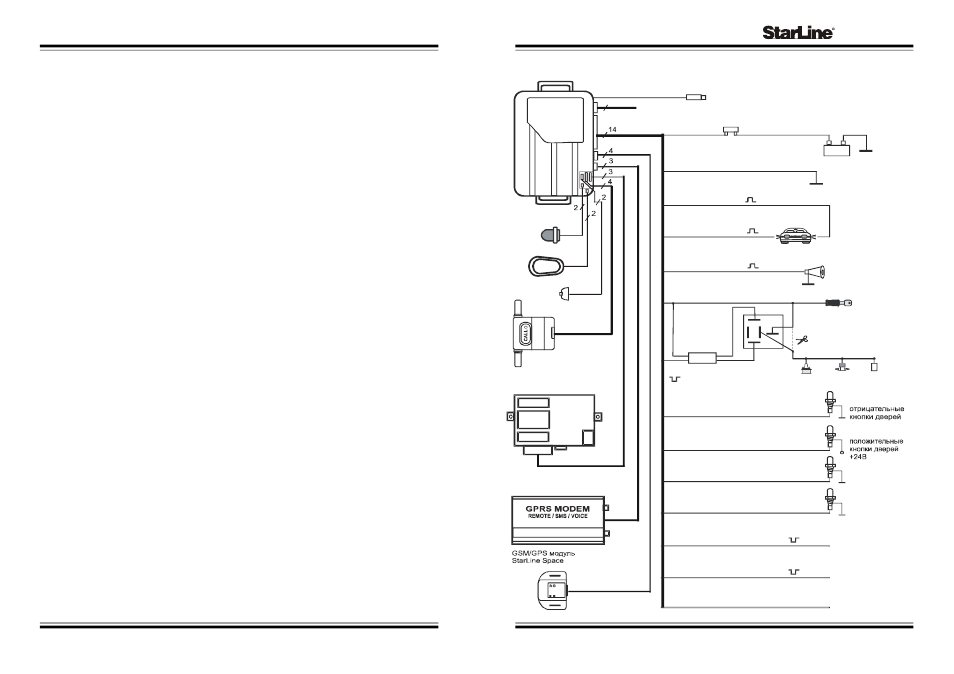

Схема подключения
87 87А
86
85
катушка
зажигания
топливный
электроклапан
электронное
зажигание
реле блокировки
двигателя (тип контактов
программируется)
замок
зажигания
30
желтый (№10)
сине-черный (№13)
сине-красный (№6)
оранжево-серый (№14)
оранжево-белый (№7)
желто-черный (№12)
синий (№3)
оранжево-фиолетовый (№5)
300мА
300мА
выход 1 канала
(программируется)
выход 2 канала
программируется) (
вход кнопки ножного
стояночного) тормоза (
2А серый (№11)
зелено-желтый (№9)
зелено-черный (№8)
черный (№2)
красный (№1)
к системе центрального запирания
300мА
15A
+15
сирена
габаритные
огни
корпус
автомобиля
аккумулятор
кнопка багажника
кнопка капота
модуль приемопередатчика
дополнительный
датчик
cветодиодный
индикатор
сервисная
кнопка Valet
6
желтый
модуль запуска двигателя
StarLine 02-24V
+24В
датчик удара
SHOCK
S
ta
rL
in
e
E n g in e
S ta
rt
M
od
u le
серо-черный провод (выбор величины выходного
напряжения на сирену +12В 24В) / +
черно-красный (№4)
