52

Инструкция по эксплуатации и установке

синий провод

(выход доп. канала 4)

сине-черный провод

(вход кнопок дверей)

86

85

30

87а

87

+12В

концевые выключатели в дверях

+12В

лампа

салонного
света

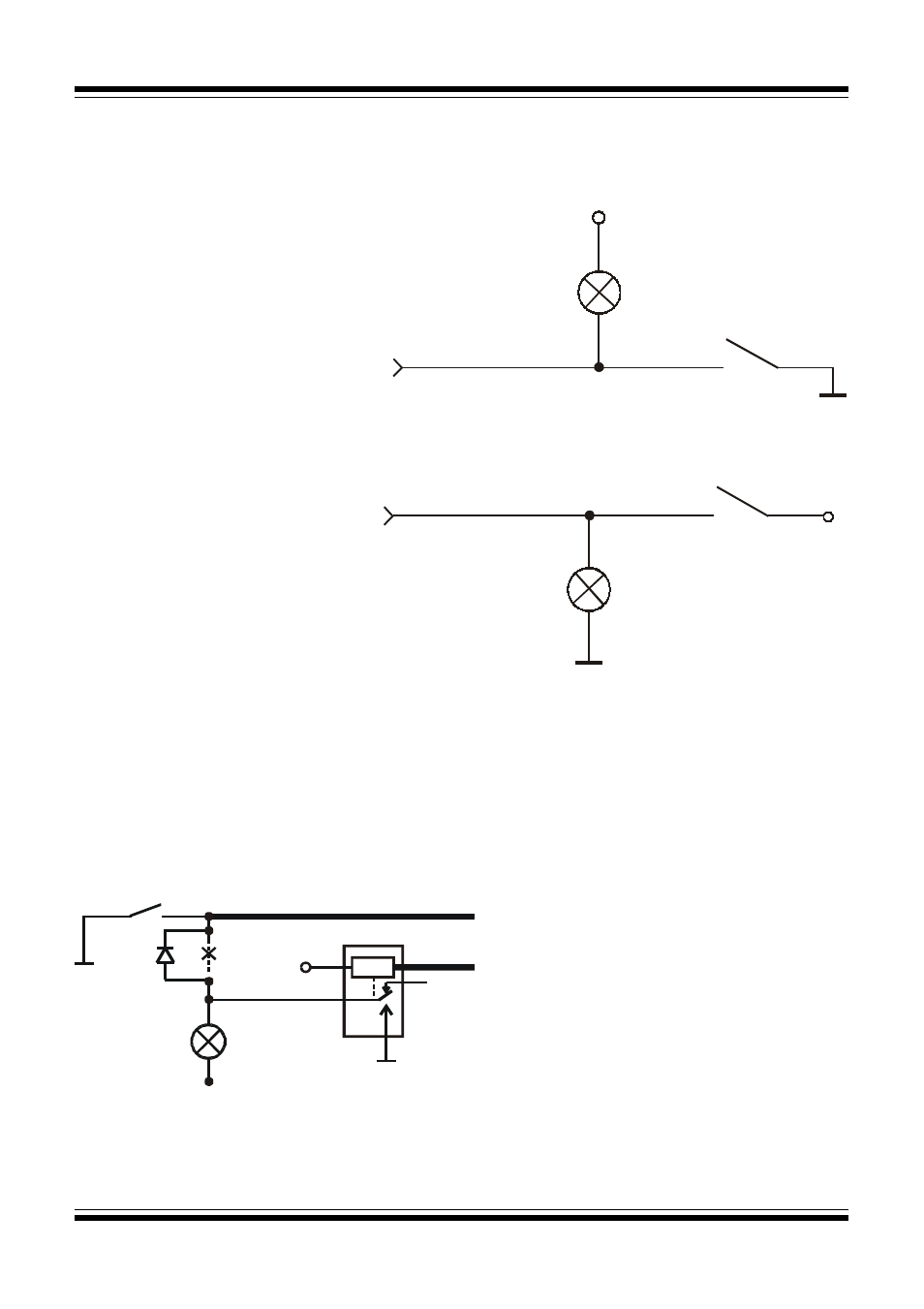

Сигнализация имеет выход, который может быть использован для подключения
к салонному освещению и реализации функции «вежливой подсветки салона»
(синий провод). Максимальная нагрузка выхода – 300мА, при подключении
необходимо использовать дополнительное реле. Пример схемы подключения
показан на рисунке.

Подключение к ближнему свету фар

На автомобилях с ручной КПП
подключите этот провод к
кнопочному

выключателю

стояночного тормоза, который
замыкается на корпус при
включении тормоза.

лампа стояночного

тормоза на приборной
панели

кнопка стояночного
тормоза

оранжево-фиолетовый
провод

+12В

кнопка педали
тормоза

оранжево-фиолетовый
провод

+12В

лампы стоп-сигналов

Подключение оранжево-фиолетового провода
на автомобилях с ручной и автоматической КПП

На автомобилях с автома-
тической КПП подключите этот
провод к кнопке педали тормоза,
замыкающейся на +12В при
нажатии педали тормоза.
