Инструкция по эксплуатации и установке

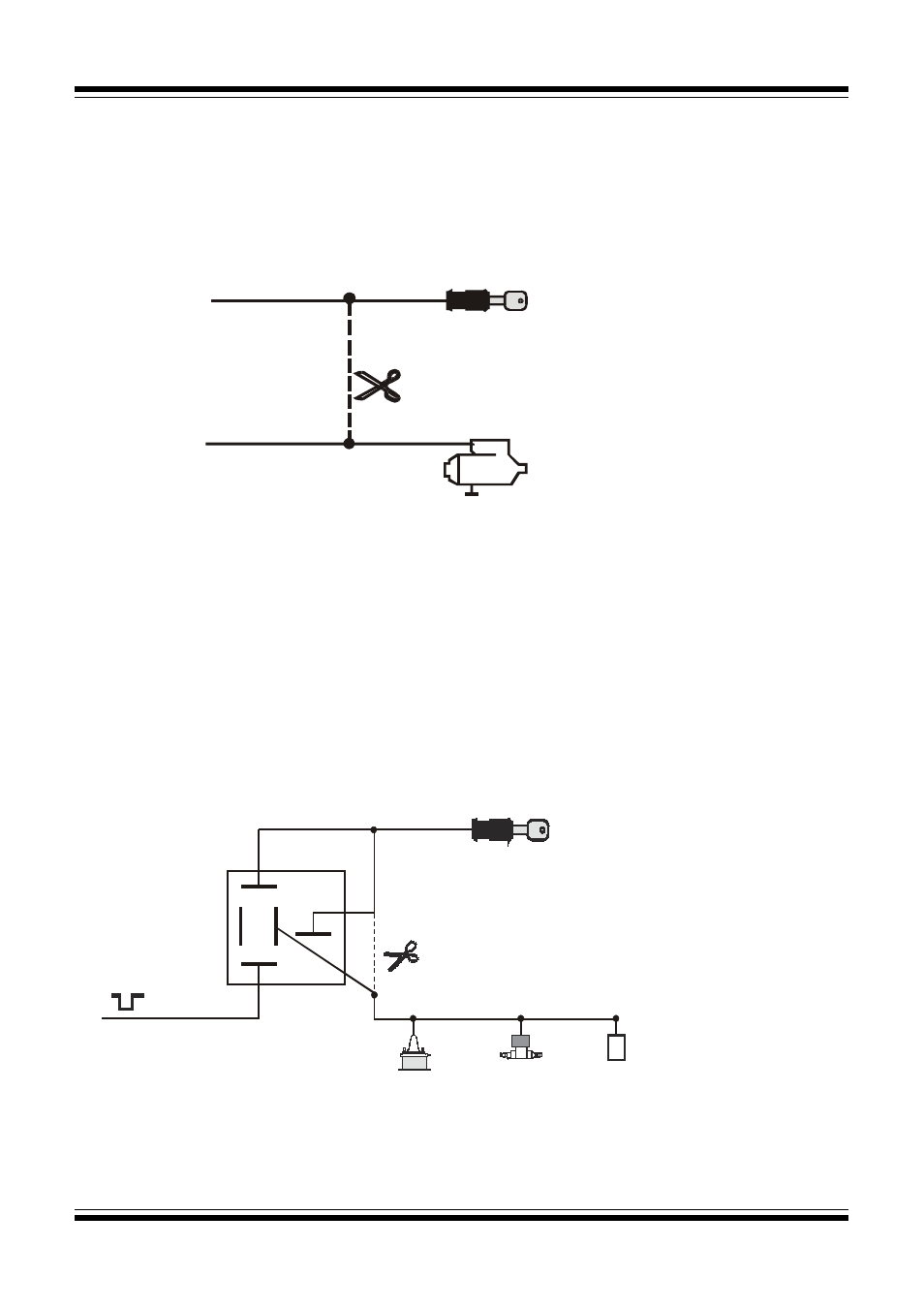

Подключение встроенной цепи блокировки двигателя
Разорвите цепь между замком зажигания и стартером. В разрыв цепи
подключите черно-белый провод 6-контактного разъема со стороны замка
зажигания и черно-желтый провод 6-контактного разъема со стороны стартера.
Максимальный ток встроенного реле блокировки - 40А.
Подключение внешней цепи блокировки двигателя с
использованием обычных реле
Разорвите одну из штатных цепей запуска двигателя и в разрыв цепи
подключите дополнительное реле. Тип контактов реле блокировки НР
(нормально-разомкнутые) или НЗ (нормально-замкнутые) программируется
(функция 15). Изначально на заводе запрограммирован НЗ тип контактов реле.
Пример схемы подключения одной из цепей показан на рисунке.
87
87А
86
85
черно-белый провод
катушка
зажигания
топливный
электроклапан
электронное
зажигание
реле блокировки
(тип контактов программируется)
замок зажигания
контакт 15
30
стартер
контакт 50
замка зажигания
черно-белый
провод
черно-желтый
провод
