8
Монтаж кухонной вытяжки
a)
Разметить на стене вертикальную линию, обозначающую центр
кухонной плиты,
b)
Приложить к стене заранее подготовленный бумажный шаблон,
выравнивая его отмеченный центр по вертикальной линии на стене,
причем расстояние между отверстиями и поверхностью плиты
должна составлять мин. 980 мм. Предварительно выровнять по
горизонтали и разметить на стене места под монтажные отверстия,
c)

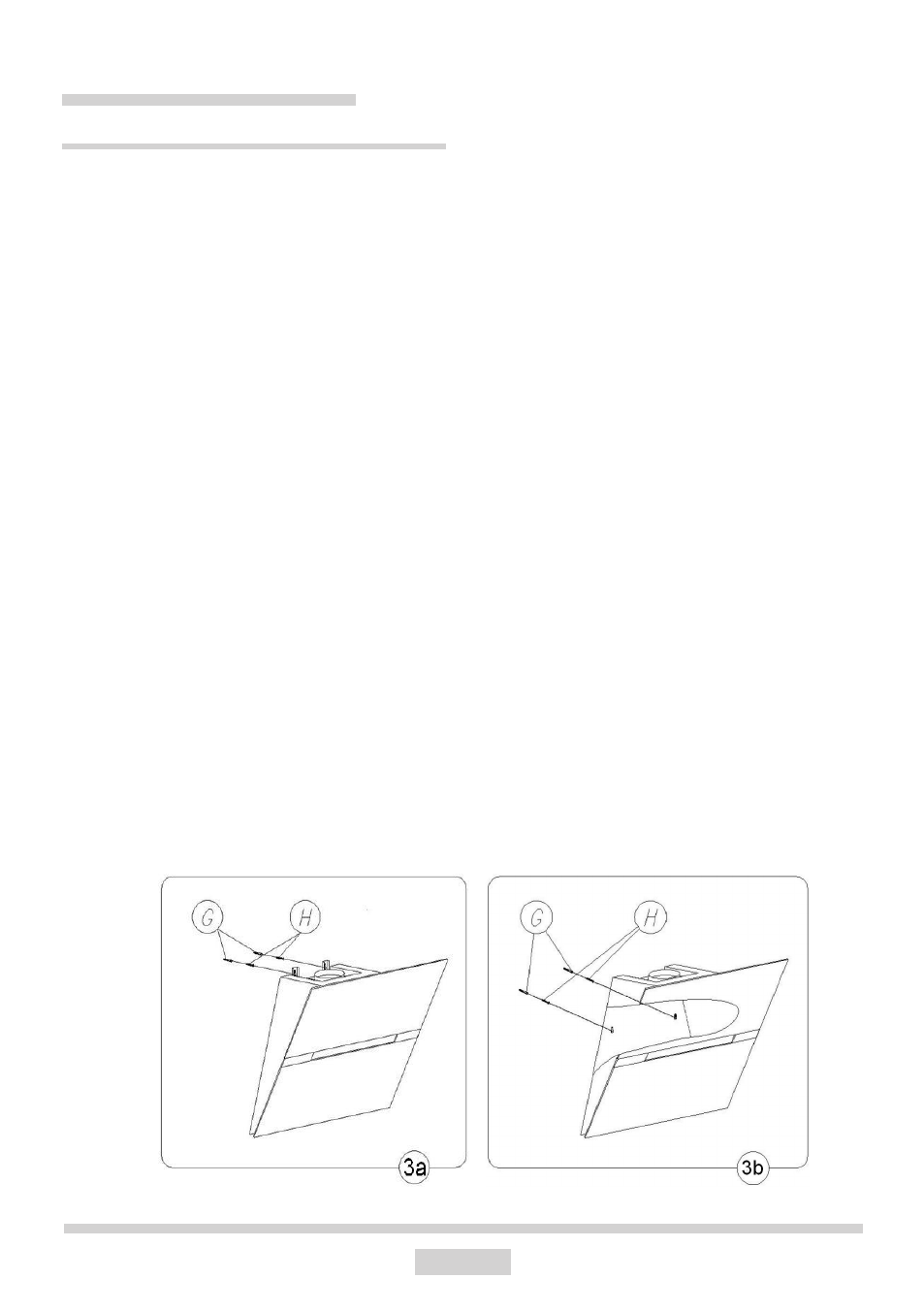

Просверлить размеченные отверстия с помощью сверла, диаметр
которого соответствует приложенным распорным колышкам (Рис. 3a
поз. G и H; Рис. 3b поз. G и H), забить колышки, а затем ввинтить
шурупы в стену,
d)
Если вытяжка будет работать в режиме отвода воздуха, то
необходимо вывести воздуховодную трубу в вентиляционную шахту,
e)
Если вытяжка будет работать в режиме рециркуляции воздуха,
то вместе с верхним держателем (Рис. 1 поз. E) необходимо
установить регулятор выдува воздуха (Рис. 1 поз. F), который будет
направлять отфильтрованный через угольный фильтр воздух на
боковые выходные решетки в верхнем маскировочном элементе
(Рис. 1 поз. C) и обратно в кухню,
f)
Прикрепить к стене на нужной высоте верхний держатель
маскировочного элемента (Рис. 1 поз. E),
g)
Установить на вытяжку оба маскировочных элемента (Рис. 1 поз. B и
C) и раздвинуть их на необходимую высоту,
h)
При помощи шурупов прикрепить верхний маскировочный элемент
(Рис. 1 поз. C) к верхнему держателю (Рис. 1 поз. E),
i)
Подсоединить вытяжку к питающей электрической сети.
