7
Характерные черты
печатать
OKC 6726 IH
Напряжение питания AC 230V ~50Hz
Двигатель вентилятора 1
Oсвещение 2x20W
Количество фильтров для поглощения жира 1
Степени скорости 3
Ширина (см) 60
Глубина (см) 46,8
Высота (см) 106,4-142,4
Выхлоп воздуха (ø мм) 150, 120
Производительность (м3/h) max. 620
Потребление мощности (Вт) 160
Шумность (dBA) max 53
Вес [кг] 16,7
Режим работы
Вентилация или
абсорбатор
Окраска inox
Технические данные
Для установки кухонной вытяжки необходимо выполнить следующее:
Для установки вытяжного устройства, следует выполнить
следующие операции:
1. Разметить на заранее подготовленном бумажном
шаблоне расположение монтажных отверстий в
вытяжке.

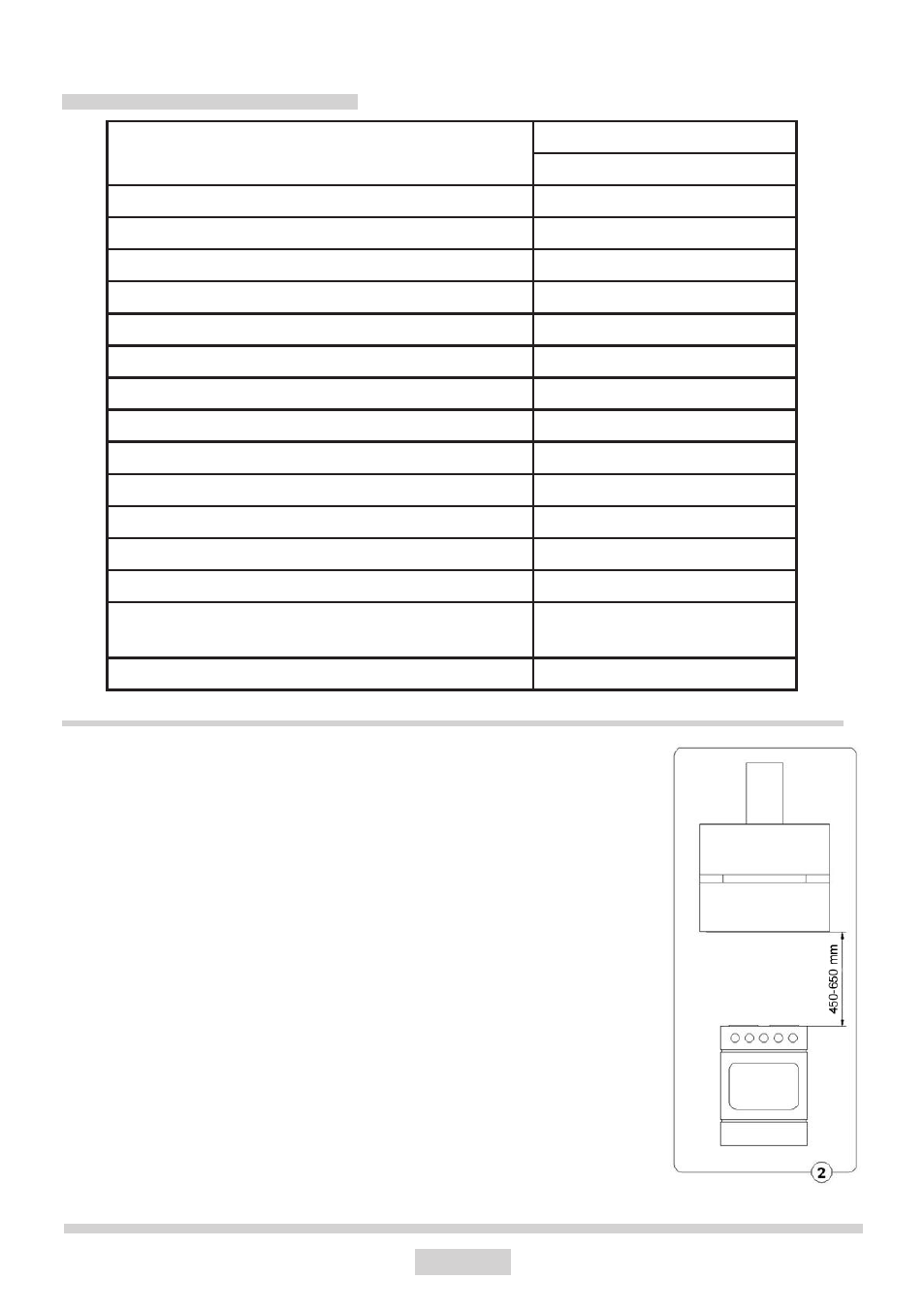

2. Разметить их положение на стене с учетом
минимального расстояния вытяжки от поверхности
кухонной плиты (Рис. 2).
3. Просверлить в стене отверстия, диаметр которых
соответствует приложенным распорным колышкам
и забить монтажные колышки (Рис.3a поз. G и H;
Рис. 3 поз. G и H ).
4. Навесить корпус вытяжки (Рис. 1 поз. A).
5. Подсоединить вытяжку к вентиляционному отверстию.
6. Подсоединить вытяжку к питающей электрической сети.
7. Привинтить верхний держатель маскировочного экрана
к стене на нужной высоте (Рис. 1 поз. E).
8. Установить телескопические элементы маскировочного
