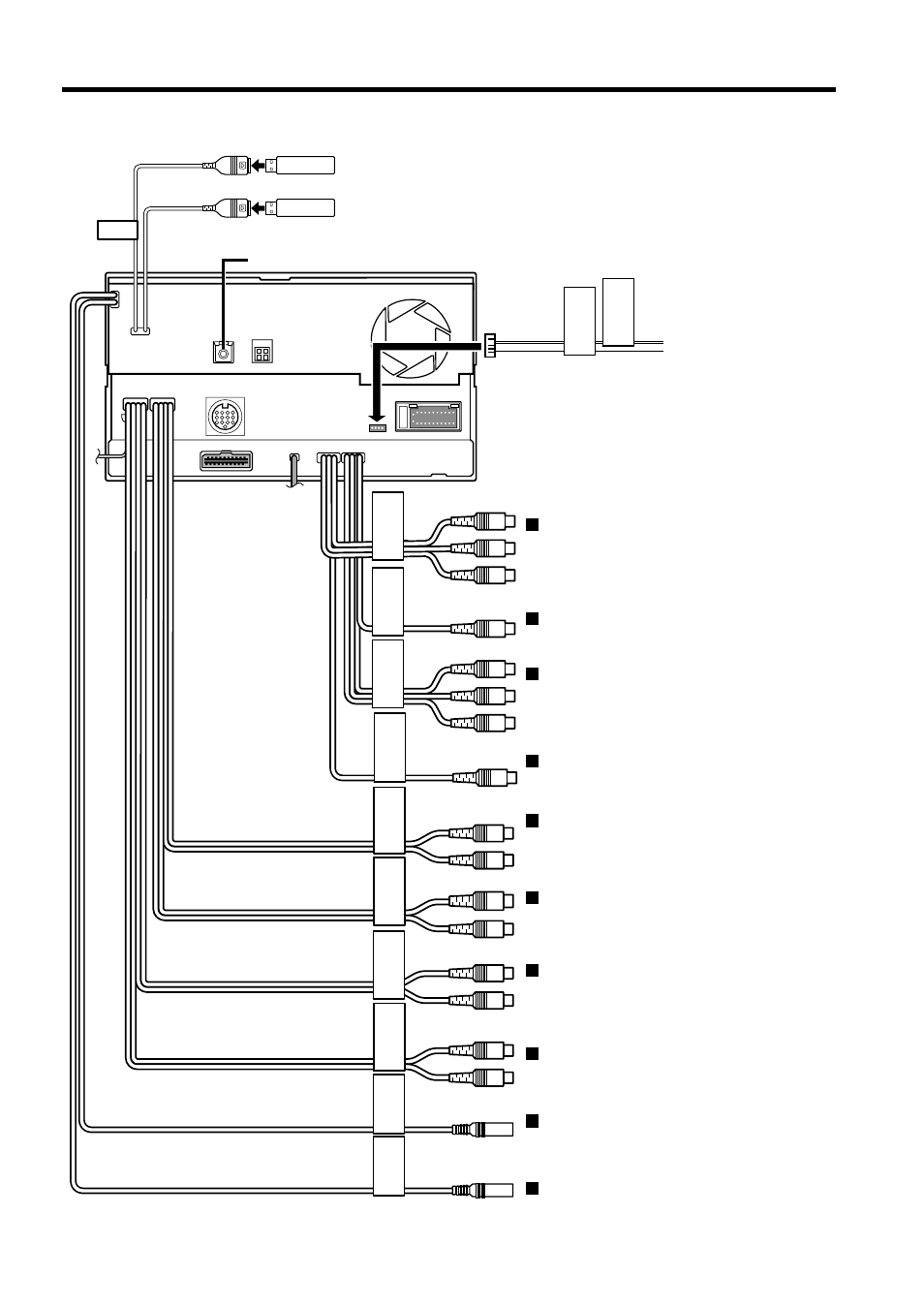

Подключение системы
CAMERA
REAR VIEW
A
V
IN1
AV
O
U
T
FR
ONT
REAR
W
OOFER
SUB
AV
O
U
T
A
V
IN2
RELA
Y 2
iPod
RELA
Y 1
A
UDIO IN
iP
od
VIDEO IN
iP
od
Аудио-/видеовход 2
- Видеовход (желтый)
- Аудиовход левого канала (белый)
- Аудиовход правого канала (красный)
Разъем USB (iPod)
USB-устройство (приобре-
тается дополнительно)
Разъем USB
USB-устройство (приобре-
тается дополнительно)
Не подключайте.
Принадлежность (2)
К релейному блоку
Задняя панель
Аудио-/видеовыход
- Видеовыход (желтый)
Аудио-/видеовход 1
- Видеовход (желтый)
- Аудиовход левого канала (белый)
- Аудиовход правого канала (красный)
Вход для подключения
камеры заднего вида
- Видеовход (желтый)
Выход фронтального канала предва-
рительного усилителя
- Аудиовыход левого канала (белый)
- Аудиовыход правого канала (красный)
Выход тылового канала предвари-
тельного усилителя
- Аудиовыход левого канала (белый)
- Аудиовыход правого канала (красный)
Выход предварительного усилителя
на сабвуфер
- Аудиовыход левого канала (белый)
- Аудиовыход правого канала (красный)
Аудио/видеовыход
- Аудиовыход левого канала (белый)
- Аудиовыход правого канала (красный)
Аудиовход (iPod)
Стереофонический миништекер (диаметр
3,5 мм), не обладающий сопротивлением
Видеовход (iPod)
Миништекер (диаметр 3,5 мм), не облада-
ющий сопротивлением
