4
z
z
z
z
z
DDX8029
ILLUMI
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
PRK SW

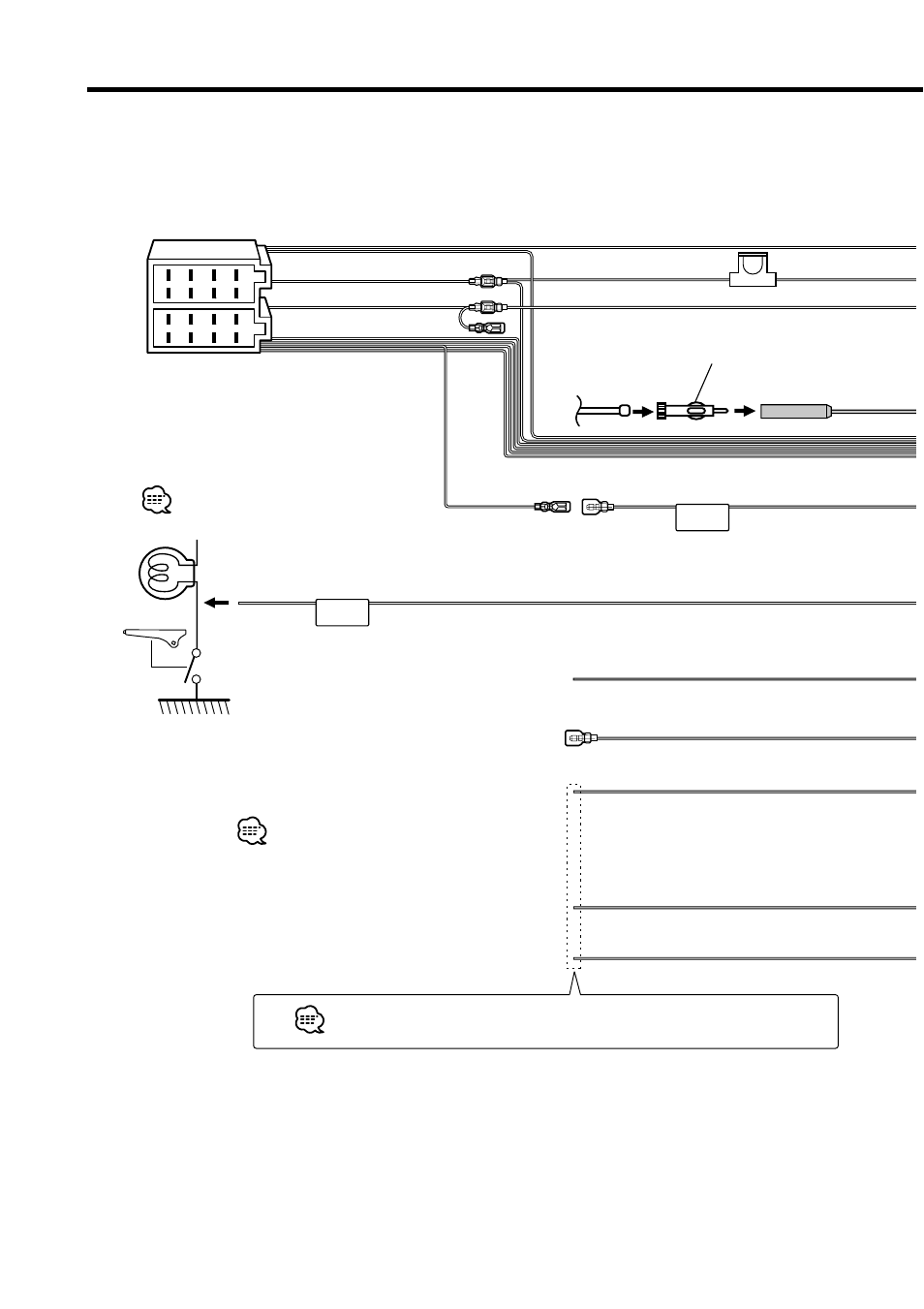

Схема соединений
Разъем А
Разъем В
Провод заземления (черный)
Провод аккумулятора (желтый)
Провод зажигания (красный)
Предохранитель (5 А)
Антенный переходник
(ISO-JASO)
Антенный
кабель (ISO)
Используя поставляемый переходник
(реле), подключите к переключателю
ручного тормоза автомобиля.
(Оранжевый/белый)
Провод управления диммером
(оранжевый/белый)
Провод подключения к ручному тормозу (светло-зеленый)
В целях безопасности всегда выполняйте подключение к ручному тормозу.
К проводам ламп заднего хода
Провод подключения к лампам заднего
хода (фиолетовый/белый)
К пульту ДУ на рулевой колонке
Провод дистанционного управления
(светло-синий/желтый)
Подключите к контакту, который заземляется
при поступлении телефонного звонка или во
время разговора.
Информация о подключении навигацион-
ной системы приведена в инструкции по
эксплуатации навигационной системы.
Подсоедините либо к контакту управления питанием, когда использу-
ется дополнительный усилитель мощности, или к выводу управления
антенной в автомобиле.
К гнезду EXT.AMP.CONT. усилителя, поддерживающего функцию
внешнего управления.
Провод отключения звука (коричневый)
Провод управления мощностью/провод
управления приводом антенны (синий/белый)
Провод управления внешним усилителем
(розовый/черный)
Если эти подключения не выполняются, следите за тем, чтобы
оголенные концы проводов не выступали из изоляционного столбика.
