Основные функции
Дисплей часов
Установка часов
DSI (Индикатор
отключения системы)
Съемная лицевая панель
защиты от краж

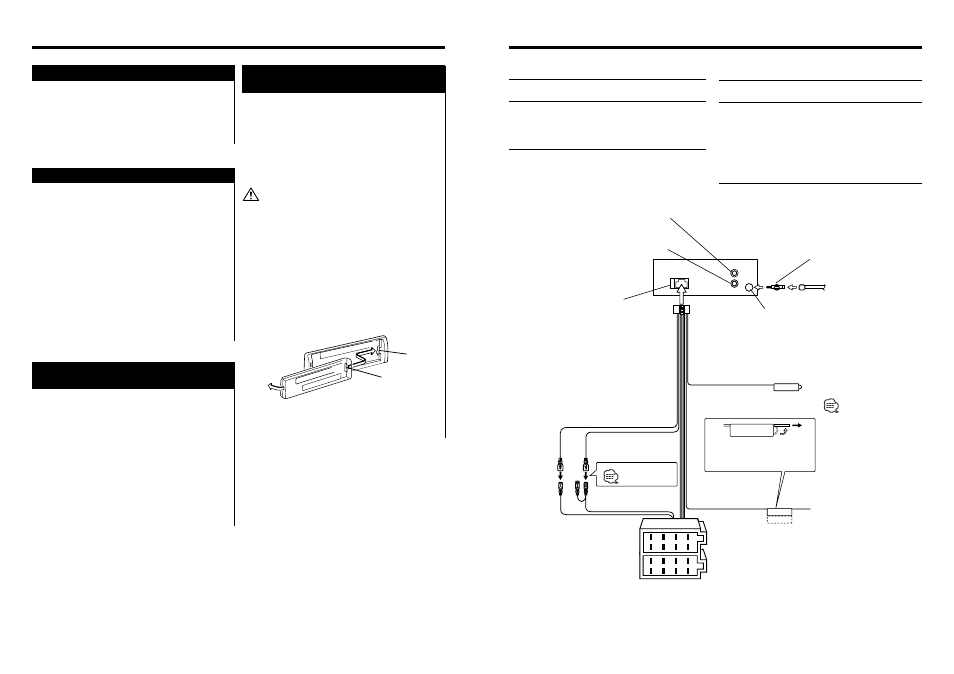

Подсоединение кабелей к гнездам для подключения
Подключение проводов к контактам
Таблица функций разъема
Номера штырей
Цвет
Функции
разъемов ISO
кабеля
Разъем для внешнего питания
А-4
Желтый
Аккумулятор
А-5
Синий/белый
Управление питанием
А-7
Красный
Зажигание (АСС)
А-8
Черный
"Земля"
Номера штырей
Цвет
Функции
разъемов ISO
кабеля
Разъем для колонок
В-1
Фиолетовый
Задний правый (+)
В-2
Фиолетовый/Черный
Задний правый (-)
В-3
Серый
Передний правый (+)
В-4
Серый/Черный
Передний правый (-)
В-5
Белый
Передний левый (+)
В-6
Белый/Черный
Передний левый (-)
В-7
Зеленый
Задний левый (+)
В-8
Зеленый/Черный
Задний левый (-)
Нажимайте кнопку [CLK].
Каждое нажатие на кнопку приводит к вклю-
чению/выключению дисплея часов.
Когда часы включены, светится индикатор
часов.
1 Отобразите дисплей часов
Нажмите кнопку [CLK].
2 Переключитесь
в режим установки часов
На 3 секунды нажмите кнопку [CLK]. Дисплей
часов начнет мигать.
3 Установите часы
Нажимайте кнопку [FM] èëè [AM].
Установите минуты
Нажимайте кнопку [I<<] èëè [>>I].
4 Выйдите из режима
установки часов
Нажмите кнопку [CLK].
После снятия лицевой панели CD-ресивера
начнет мигать красный индикатор, предуп-
реждая потенциальных воров.
1 Выключите CD-ресивер
Нажмите кнопку [SRC] на 2 секунды.
2 Включите индикатор
отключения системы DSI
Удерживая в нажатом состоянии кнопки [#1]
и [#3], нажмите кнопку [SRC].
Каждое выполнение шагов 1 и 2 приводит к
включению/выключению индикатора DSI.
Лицевая панель CD-ресивера может быть сня-
та и взята с собой, что позволит избежать
кражи CD-ресивера.
Снятие лицевой панели
Нажмите кнопку съема лицевой панели.
Лицевая панель будет разблокирована и
Вы сможете снять ее.
- Лицевая панель является прецизионным
компонентом оборудования и при механи-
ческих воздействиях может быть легко по-
вреждена. По этой причине всегда храните
снятую лицевую панель в специальном чехле
(коробке).
- Не подвергайте лицевую панель и ее короб-
ку воздействию прямых солнечных лучей или
избыточного тепла или влажности. Также
избегайте мест с повышенной запыленнос-
тью или возможностью расплескивания воды.
Установка лицевой панели
1 Совместите выступы на CD-ресивере с паза-
ми на лицевой панели.
Выступы
Пазы
2 Нажмите на лицевую панель до фиксации.
Лицевая панель будет зафиксирована на месте
и Вы сможете использовать CD-ресивер.
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
TEL MUTE
P.CONT
ANT.CONT
REAR
L
R
Тыловой левый выход (белый)
Тыловой правый выход (красный)
Предохранитель (10А)
Адаптер для кабелей антенны
(ISO-JASO) (принадлежность 3)
Кабель
антенны (ISO)
Вход антенны FM/AM
Жгут проводов
(принадлежность 1)
Провод аккумулятора (желтый)
Провод зажигания
(красный)
См.след.
страницу
Контакт А-7 (красный)
Контакт А-4 (желтый)
Разъем А
Разъем В
Не используется
Убеждайтесь в
том, что провод
не выступает из
контактного
столбика.
Если Вы не подключаете этот про-
вод, убедитесь в том, что он нахо-
дится внутри контактного столбика.
Подсоедините или к выводу
управления питанием, поль-
зуясь усилителем питания,
который входит в комплект
поставки, или к выводу уп-
равления антенной в авто-
мобиле.
Управление питанием/уп-
равляющий кабель приво-
да антенны (синий/белый)
