14
7
Возможные неисправности
System Q
Основные функции
Регулировка параметров звучания
Настройка акустических систем
Подключение проводов к контактам
Вы можете установить наилучшие параметры
звучания, предварительно настроенные для
разных типов музыки.
1 Выберите источник звучания,
для которого Вы хотите установить
параметры звучания
Нажимайте кнопку [SRC].
2 Выберите тип звучания
Нажимайте кнопку [Q].
Каждое нажатие на кнопку [Q] приводит к
переключению групп параметров звучания в
приведенном ниже порядке.
Режим звучания
Дисплей
Настройки отключены
«SQ-1»
Рок-музыка
«SQ-2»
Top 40
«SQ-3»
Поп-музыка
«SQ-4»
Джаз
«SQ-5»
Легкая музыка
«SQ-6»
- Каждое значение изменяется вместе с на-
стройками акустических систем <Speaker
setting>. Сначала выберите нужный тип аку-
стических систем.
- Если Вы измените режим System Q, соответ-
ствующим образом будут изменены значения
низких, средних и высоких частот.
1 Выберите источник звучания для
регулировки параметров звучания
Нажимайте кнопку [SRC].
2 Переключитесь в режим регулиров-
ки параметров звучания
На 2 секунды нажмите кнопку [AUD].
3 Выберите параметр звучания,
который Вы хотите отрегулировать.
Нажимайте кнопку [FM] èëè [AM].
Каждое нажатие на кнопку приводит к пере-
ключению параметров звучания в порядке, при-
веденном ниже.
4 Отрегулируйте значение выбран-
ного параметра.
Нажимайте кнопку [I<<] èëè [>>I].
Параметр
Дисплей Диапазон
значений
Уровень
низких частот
BAS
от -8 до +8
Уровень
средних частот
MID
от -8 до +8
Уровень
высоких частот
TRE
от -8 до +8
Баланс
BL
левый 15 -
правый 15
Фейдер
FD
тыл 15 -
фронт 15
5 Выйдите из режима регулировки
параметров звучания
Нажмите кнопку [AUD].
Выполните точную настройку так, чтобы значе-
ние System Q было оптимально для установ-
ленного типа акустических систем.
1 Переключите магнитолу
в дежурный режим
Нажатием на кнопку [SRC] отобразите на дис-
плее сообщение «OFF».
2 Переключитесь в режим
настройки акустических систем
Нажмите кнопку [Q].
3 Выберите тип акустических систем
Нажимайте кнопку [I<<] èëè [>>I].
Каждое нажатие на кнопку приводит к пере-
ключению типа акустических систем в следую-
щем порядке:
Тип АС
Дисплей
Выкл.
«SP-F»
Акустические системы OEM
«SP-O»
Акустические системы 6 & 6х9 дюйма «SP-6»
Акустические системы 5 & 4 дюйма
«SP-5»
4 Выйдите из режима
настройки акустических систем
Нажмите кнопку [Q].

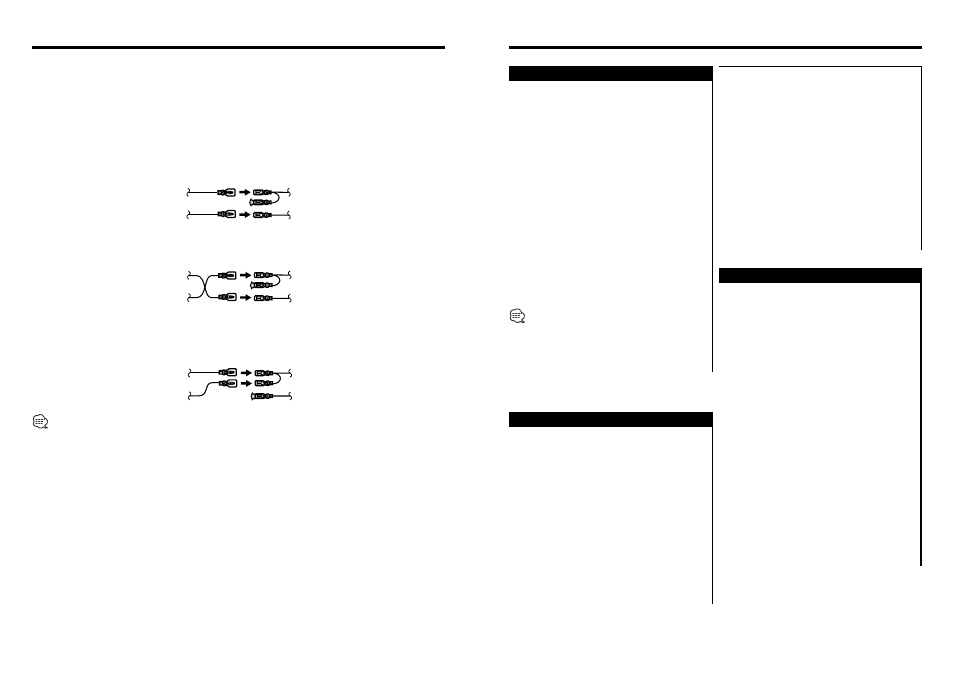

ПРЕДУПРЕЖДЕНИЕ - Подключение разъема ISO
Расположение штырей у разъемов ISO зависит от типа автомобиля, который вы водите. Во
избежание повреждения аппарата следует проверить, что соединения сделаны правильно.
Стандартное (по умолчанию) соединение для жгута проводов описано ниже в пункте [1]. Если штыри
разъема ISO расположены соответственно пункту [2] или [3], следует провести соединение в
соответствии с рисунком.
[1] (Стандартная настройка) Контакт А-7 (красный) автомобильного разъема ISO подсоединен к
зажиганию, а контакт А-4 (желтый) подсоединен к постоянному электропитанию.
CD-ресивер
Кабель зажигания (красный)
Кабель батареи (желтый)
Автомобиль
Контакт А-7 (красный)
Контакт А-4 (желтый)
[2] Контакт А-7 (красный) автомобильного разъема ISO подсоединен к источнику постоянного
электропитания, а контакт А-4 (желтый) соединен с зажиганием.
CD-ресивер Автомобиль
Кабель зажигания (красный)
Контакт А-7 (красный)
Кабель батареи (желтый)
Контакт А-4 (желтый)
[3] Контакт А-7 (красный) автомобильного разъема ISO не подсоединен вообще, однако контакт А-
4 (желтый) подсоединен к источнику постоянного электропитания (или оба контакта А-7 (красный)
и А-4 (желтый) подсоединены к источнику постоянного электропитания).
CD-ресивер Автомобиль
Кабель зажигания (красный)
Кабель батареи (желтый)
Контакт А-7 (красный)
Контакт А-4 (желтый)
Если подключение выполнено в соответствии со схемой [3], питание CD-ресивера не будет зависеть
от положения ключа зажигания. По этой причине всегда выключайте питание CD-ресивера после
выключения ключа зажигания.
Чтобы связать питание CD-ресивера с системой зажигания, подключите кабель системы зажигания
(АСС ... красный) к источнику питания, который может быть включен или выключен с помощью ключа
зажигания.
