Руководство пользователя MOTIF XF
77
Установка дополнительного оборудования
4-1

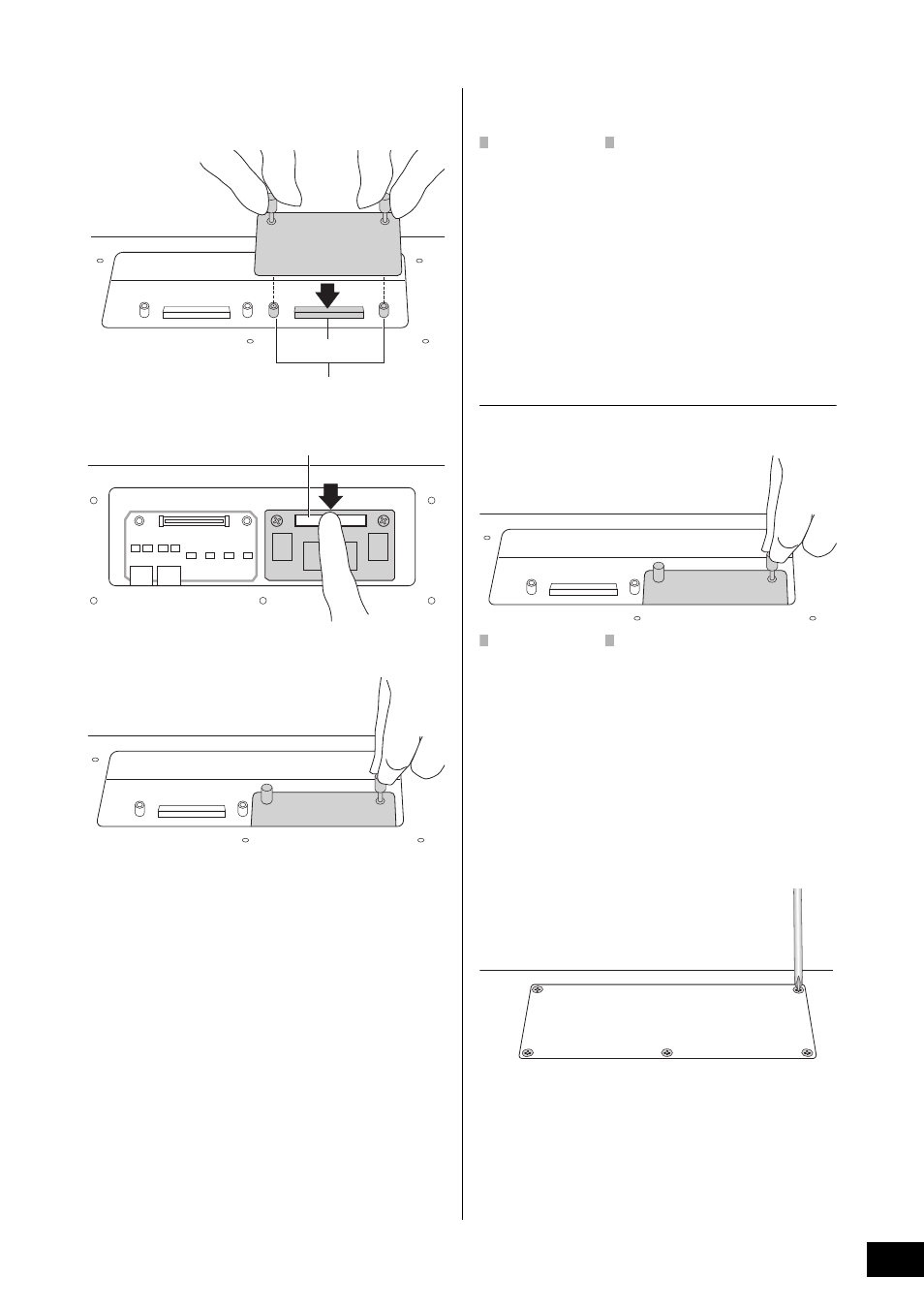

Вставьте модуль вертикально в гнездо, направив винты
модуля в соответствующие резьбовые отверстия.
ПРИМЕЧАНИЕ
Можно использовать любое гнездо.
4-2
Слегка прижмите верхнюю сторону разъема, как показано на
рисунке, и плотно вставьте разъем в слот.
4-3
Затяните винты модуля памяти в резьбовых отверстиях
инструмента MOTIF XF рукой, как показано внизу.
4-4
Вставьте другой модуль в другое гнездо, если требуется.
5
Поставьте на место крышку, снятую на шаге 3.
6
Проверьте правильность работы
установленных модулей.
6-1
Переверните MOTIF XF клавиатурой вверх и включите питание.
В процессе запуска отображается сообщение о том,
что модуль флэш-памяти не распознан.
6-2
Нажмите кнопку [UTILITY] для перехода в служебный режим
и нажмите кнопку [F6] (флэш-память).
6-3
В левом верхнем углу экрана выберите номер модуля флэш-
памяти: «FL1» или «FL2».
ПРИМЕЧАНИЕ
Справа от номера слота на дисплее появляется
индикация «Unformatted» (Неотформатирован),
если модуль FL512M/FL1024M установлен
правильно. Если модуль установлен
неправильно, появляется индикация
«Unmounted» (Не установлен). При появлении
индикации «Unmounted» несмотря на то, что
модуль был установлен, повторно выполните
процедуру с шага 1, а затем проверьте, был ли
правильно установлен модуль.
6-4
Нажмите кнопку [SF3] (Формат) для выполнения операции
форматирования.
УВЕДОМЛЕНИЕ
При установке второго модуля памяти в дополнение к первому
не выполняйте форматирование первого модуля памяти. Это
приведет к стиранию важных данных в первом модуле памяти.
Перед выполнением операции форматирования убедитесь, что
на дисплее справа от номера слота («FL1» или «FL2»)
отображается сообщение «Unformatted».
6-5
При необходимости отформатируйте другой модуль,
повторив шаги 6-3 и 6-4.
6-6
Проверьте правильность отображения суммарного объема
памяти на экране.
Если установлен только один модуль FL512M, отображается
«Total size 510M» («Суммарный объем 510 МБ»).
Извлечение модуля
1
Ослабьте оба винта.
УВЕДОМЛЕНИЕ
• Если не удается ослабить винт руками, используйте
крестовую отвертку. В этом случае соблюдайте
осторожность, чтобы НЕ поцарапать печатную плату
FL512M/FL1024M и MOTIF XF.
• При извлечении винтов из модуля соблюдайте осторожность,
чтобы ослабляя винты НЕ уронить их внутрь инструмента.
2
Потяните FL512M/FL1024M вертикально вверх.
3
Установите крышку на нижнюю панель.
Расположите крышку на нижней панели, совместив отверстия
для винтов, и затяните пять винтов крестовой отверткой для
крепления крышки.
Гнездо
Отверстия с резьбой
Наклейка с серийным номером
Слегка нажмите на это место
2
Задняя сторона
Нижняя сторона
