Руководство пользователя MOTIF XF
75

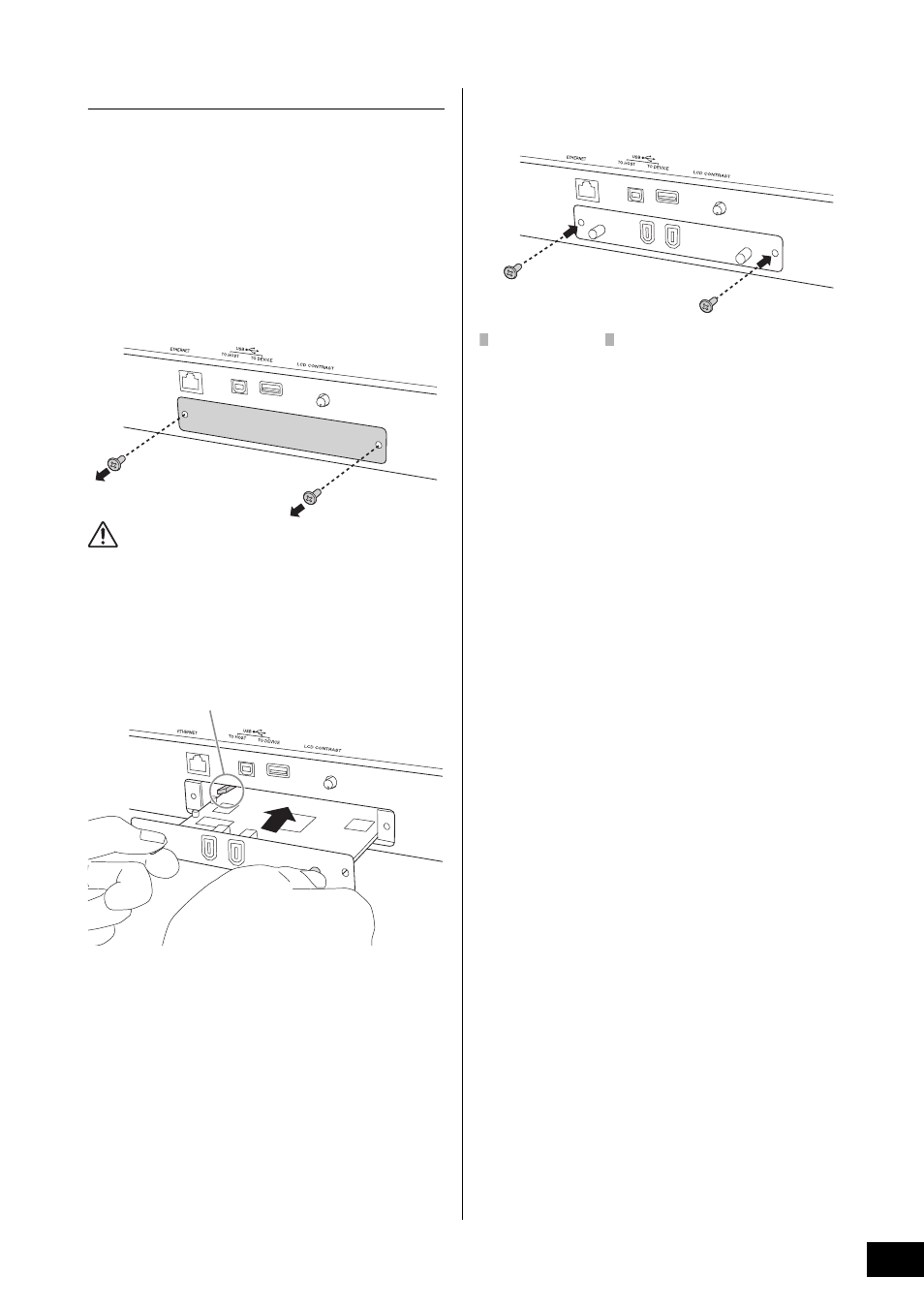

Установка дополнительного оборудования
FW16E
1
Выключите питание MOTIF XF и отсоедините
кабель питания. Кроме того, обязательно
отключите MOTIF XF от всех внешних устройств.
2
Снимите крышку для FW16E на задней панели.
Повернув заднюю панель синтезатора к себе, извлеките два
винта из крышки.
Важно
Сохраните извлеченные винты в надежном месте. Они потребуются
при установке FW16E. Не теряйте их. Храните крышку и крепежные
винты в надежном месте для дальнейшего использования.
ВНИМАНИЕ
После снятия крышки в нижней части отверстия видны
металлические детали. Чтобы не порезать и не поцарапать
пальцы, не прикасайтесь к ним при установке FW16E.
3
Вставьте FW16E вдоль направляющих.
Вставьте FW16E в гнездо до упора, чтобы разъем в конце FW16E
правильно вошел в разъем внутри гнезда.
4
Поставьте на место крышку и закрепите двумя
винтами, снятыми на шаге 2.
УВЕДОМЛЕНИЕ
Если плата FW16E не будет закреплена, возможны неполадки
и неправильная работа.
Подробнее о подключении к компьютеру см. в разделе
«Использование разъема IEEE1394» на стр. 57.
Направляющие
