Инструкция по эксплуатации Prology MDN-1715T
Страница 48
47

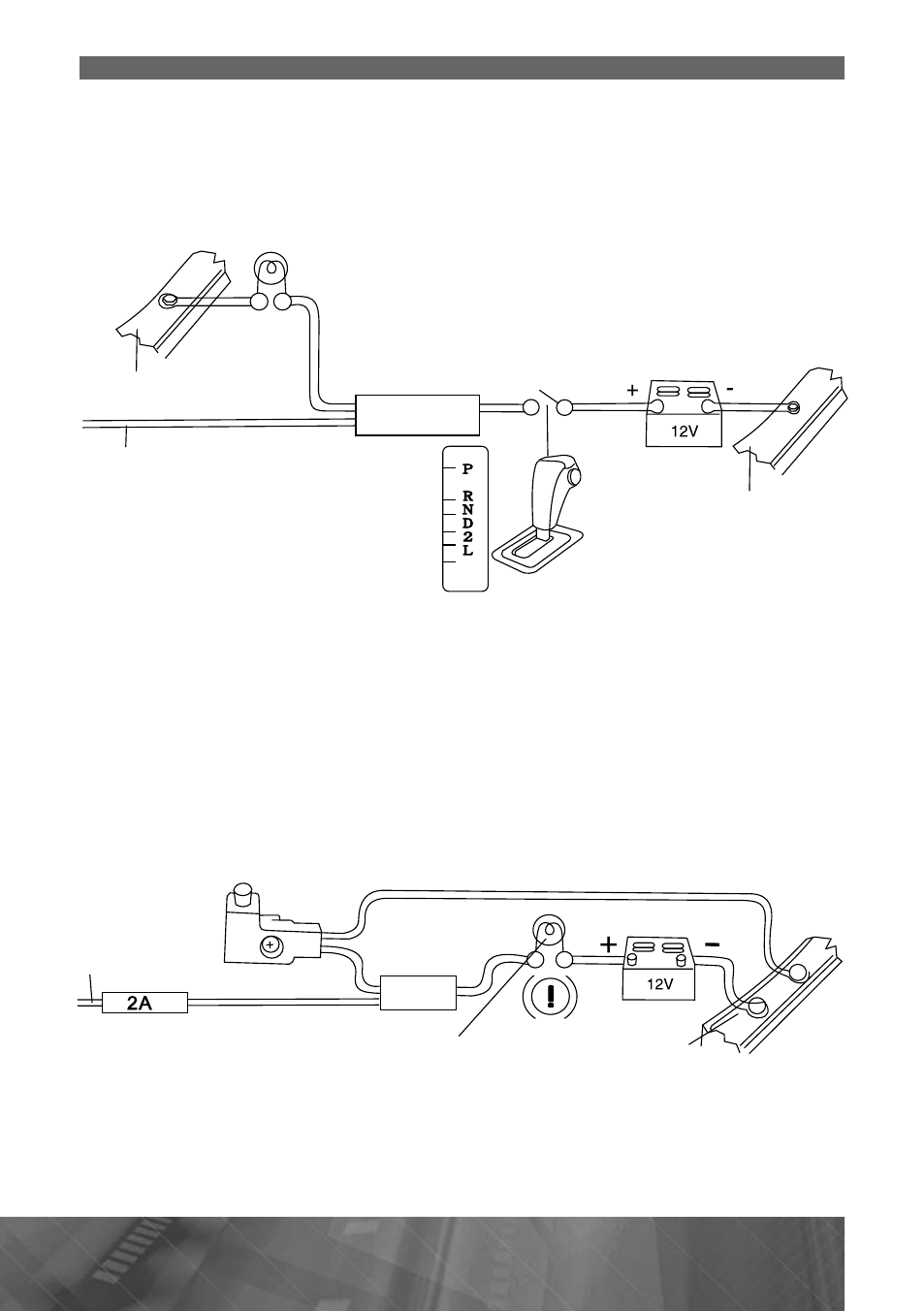

Назначение отдельных проводов
Розовый (REVERSE)
Если к устройству подключена камера заднего вида, то при включении пере-
дачи заднего хода режим воспроизведения автоматически переключится на об-
зор с камеры. После выключения передачи заднего хода устройство автомати-
чески верн¸тся к предыдущему режиму.
Розовый (BRAKE)
Подключите данный провод к проводу концевого выключателя стояночного
тормоза. Чтобы предотвратить просмотр видео и изображений во время движе-
ния, на экран будет выводиться предупреждающее сообщение до тех пор, пока не
будет включен стояночный тормоз. Пассажиры на заднем сидении могут просма-
тривать изображение на дополнительном мониторе (в комплект не входит).
Лампа сигнала заднего хода
Аккумулятор
Корпус автомобиля
Корпус автомобиля
Коробка
переключения передач
Розовый провод REVERSE
Провод
концевого
выключателя
стояночного
тормоза
Лампа стоп-сигнала
Корпус автомобиля
Аккумулятор
