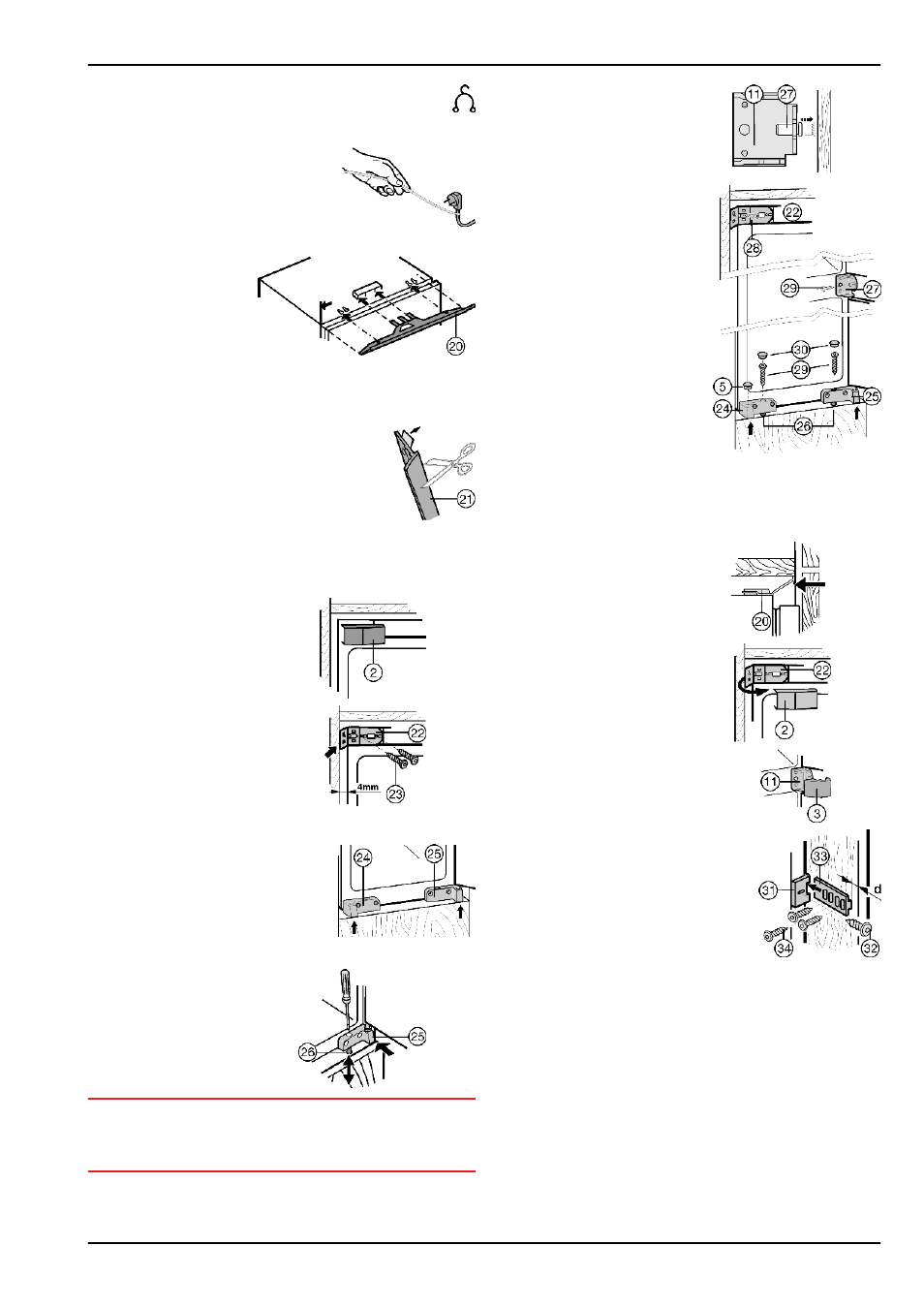

u Снимите соединительный кабель с задней стороны
устройства. При этом необходимо удалить держа-
тель кабеля, иначе из-за вибрации будет слышен
шум!
u Проложите сетевой кабель
при помощи шнура так, чтобы
устройство после установки
(монтажа) можно было легко
подключить.
u Вдвиньте устройство на 2/3 в
нишу.
Fig. 7
u Установите вырав-
нивающий
козырек Fig. 8 (20) |
← со стороны ручки
на одном уровне с
боковой стенкой
устройства:
вдвиньте в пере-
мычку и навесьте
на замочные отвер-
стия.
Fig. 8
u Наклейте облицовочную планку
Fig. 9 (21) со стороны ручки заподлицо
с лицевой стороной на боковую стенку
устройства: снимите защитную пленку
и наклейте облицовочную планку.
u При необходимости укоротите декора-
тивную планку Fig. 9 (21) по высоте
ниши.
u Установите декоративную планку
Fig. 9 (21) точно под крепежным
уголком Fig. 6 (22) .
Fig. 9
u Снимите крышку Fig. 10 (2) .
При первом монтаже:
u Снимите крышку Fig. 6 (3) со
среднего кронштейна
Fig. 10 (11) .
Fig. 10
u Привинтите крепежный уголок
Fig. 11 (22) винтами Fig. 11 (23) .
Fig. 11
u Вдвиньте устройство в нишу, следите за сетевым
кабелем!
u Выровняйте устройство по
глубине: Выровняйте пере-
днюю кромку кронштейна
Fig. 12 (24) , кронштейн
Fig. 12 (25) и крепежный
уголок Fig. 12 (22) по пере-
дней кромке дна шкафчика и
по боковой стенке.
Fig. 12
u Выставьте устройство по
высоте: при помощи регу-
лировочных винтов
Fig. 13 (26) в кронштейнах
Fig. 13 (24,25) .
Fig. 13
ВНИМАНИЕ
Опасность повреждения мебельной стенки!
u Осторожно повернуть установочный винт в нужное поло-
жение.
u Выкрутите регулировочный
винт Fig. 14 (27) в среднем крон-
штейне Fig. 14 (11) до упора с
боковой стенкой шкафчика.
Fig. 14
u Закрепите устройство
сверху: Прижмите устрой-
ство к мебельной стенке и
завинтите винт для стру-
жечной плиты Fig. 15 (28)
через крепежный уголок
Fig. 15 (22) .
u Зафиксируйте устройство
посередине: с помощью
крепежного винта
Fig. 15 (27) и винта для
стружечной плиты
Fig. 15 (29) .
u Закрепите устройство
снизу: при помощи винтов
для стружечной плиты
Fig. 15 (29) через регули-
ровочные винты
Fig. 15 (26) в кронштейне
Fig. 15 (24) и кронштейне
Fig. 15 (25) .
Fig. 15
u Проверьте плотность посадки всех резьбовых соеди-
нений.
u Если требуется, выставьте
выравнивающий козырек
Fig. 16 (20) , смещая его парал-
лельно крышке шкафчика.
Нельзя допускать, чтобы он
выступал.
Fig. 16
u Закройте боковую часть крепеж-
ного уголка Fig. 17 (22) .
u Снова защелкните крышку
Fig. 17 (2) .
u Закройте все отверстия
пробками Fig. 17 (30,5) .
Fig. 17
u Наденьте на средний кронштейн
Fig. 18 (11) крышку Fig. 18 (3) .
Fig. 18
u Соединительную деталь дверцы
Fig. 19 (31) закрепите винтом
Fig. 19 (32) , при этом обратите
внимание на положение ручки.
При полностью открытой дверце:
u Вставьте соединительную шину
дверцы Fig. 19 (33) и привинтите
к дверце шкафчика винтами
Fig. 19 (34) . При этом соблюдайте
расстояние d (толщина стенки
кухонного шкафчика).
Fig. 19
u Отрегулируйте соединение дверцы так, чтобы дверца
шкафчика не прилегала к корпусу со стороны ручки
(расстояние прим. 1 мм).
Ввод в работу
