ОПАС-
НОСТЬ
обозначает непосредственную
опасную ситуацию, которая, если
не будет устранена, приведет к
смерти или тяжелым травмам.
ПРЕД-
УПРЕ-
ЖДЕНИЕ
обозначает опасную ситуацию,
которая, если не будет устранена,
может привести к смерти или
тяжелой травме.
ОСТО-
РОЖНО
обозначает опасную ситуацию,
которая, если не будет устранена,
может привести к травмам легкой
или средней тяжести.
ВНИМАНИ
Е
обозначает опасную ситуацию,
которая, если не будет устранена,
может привести к повреждению
имущества.
Указание
обозначает полезные указания и
советы.
3 Органы управления и инди-
кации
3.1 Элементы управления и контроля

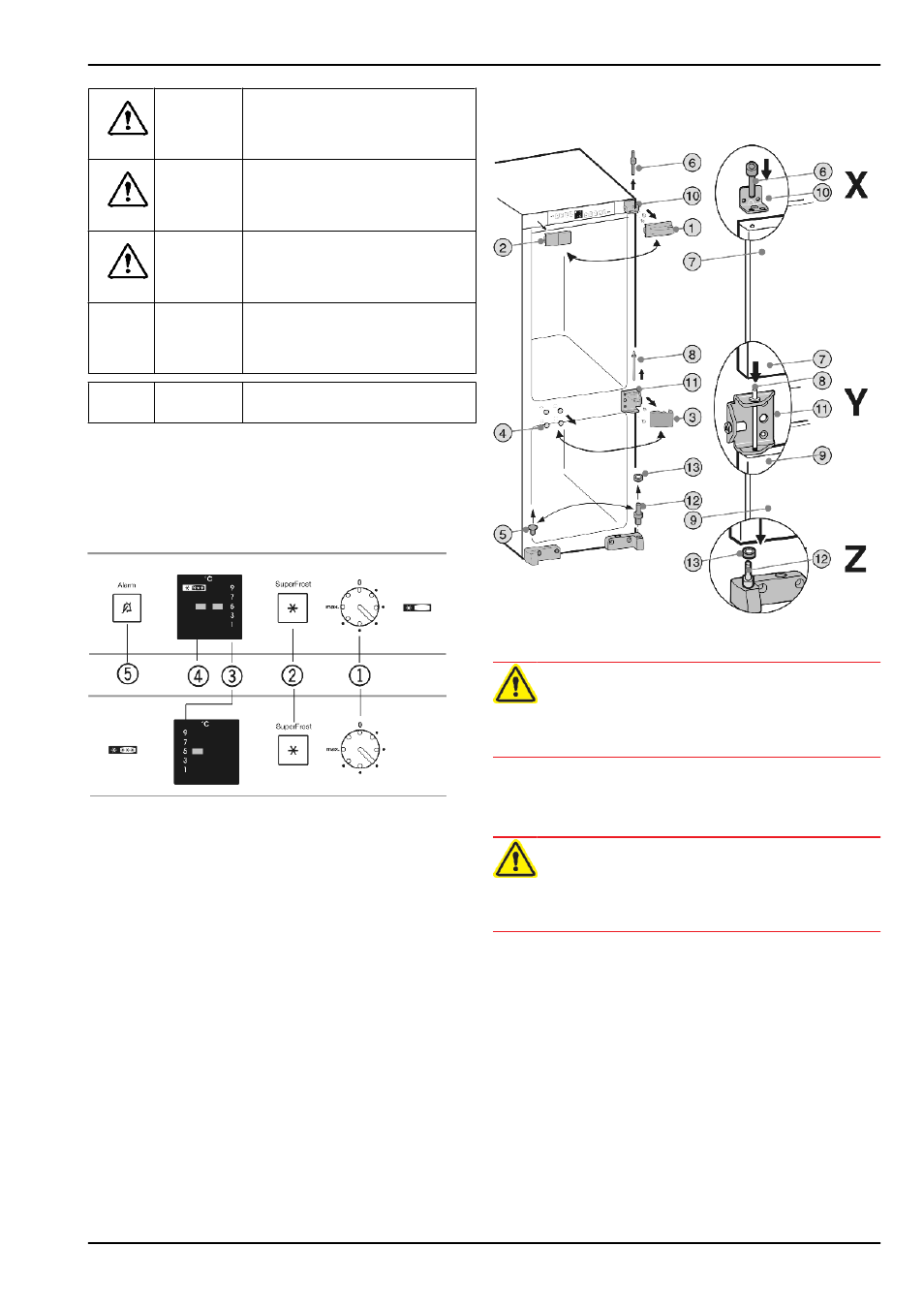

Fig. 2
(1) Регулятор темпера-
туры
(4) Индикатор работы моро-
зильного отделения*
(2) Кнопка "SuperFrost"
(5) Сигнальная кнопка*
(3) Индикация темпера-
туры холодильного
отделения
3.2 Индикатор температуры
В нормальном режиме работы появляется следующая инди-
кация:
-
заданная температура охлаждения
4 Ввод в работу
4.1 Изменение направления откры-
вания дверей
Убедитесь, что подготовлен следующий инструмент:
q
Ножницы
q
Аккумуляторный шуруповерт
q
Отвертка Torx 15, 20, 25, 30
Вдвиньте устройство на 2/3 в нишу.
Извлеките сетевую вилку.
Откройте дверь.
Fig. 3
u
Снимите закрывающие элементы
Fig. 3 (1,2,3,4,5)
.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Выкрутите верхний опорный винт
Fig. 3 (6)
из дверцы
холодильного отделения
Fig. 3 (7)
.
u
Слегка наклоните дверь холодильного отделения
Fig. 3 (7)
вперед и снимите, приподняв вверх.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Извлеките средний опорный палец
Fig. 3 (8)
.
u
Снимите дверь морозильного отделения
Fig. 3 (9)
.
u
Отвинтите верхний опорный кронштейн
Fig. 3 (10)
и
средний опорный кронштейн
Fig. 3 (11)
и привинтите их
с противоположной стороны теми же винтами (с
моментом 4 Нм).
u
Переставьте на другую сторону нижний опорный винт
Fig. 3 (12)
с шайбой
Fig. 3 (13)
.
u
Наденьте дверь морозильного отделения снизу на
опорный винт
Fig. 3 (12)
и шайбу
Fig. 3 (13)
. Деталь Z
u
Вставьте средний опорный винт
Fig. 3 (8)
через средний
опорный кронштейн
Fig. 3 (11)
в дверцу. Деталь Y
u
Насадите дверь холодильного отделения на опорный
болт посередине
Fig. 3 (8)
. Деталь Y
u
Вставьте верхний опорный палец
Fig. 3 (6)
через внешнее
отверстие в опорном кронштейне
Fig. 3 (10)
в опору
двери холодильного отделения
Fig. 3 (7)
и завинтите его
(с моментом 4 Нм). Деталь X
Органы управления и индикации
4
