u
Установите верхний опорный кронштейн
Fig. 4 (12)
на
новой стороне шарнира и защелкните в дверце.
u
Прикрутите верхний опорный кронштейн
Fig. 4 (12)
(с
моментом 4 Нм)(2 шт. Torx 25)
Fig. 4 (13)
. При необхо-
димости проделайте отверстия или используйте акку-
муляторную отвертку.
u
Защёлкните крышку
Fig. 4 (10)
и крышку
Fig. 4 (11)
на
противоположной стороне.
4.1.5 Выравнивание дверцы
u
При необходимости выровняйте дверцы через два
продольных паза в нижнем опорном кронштейне
Fig. 5 (23)
параллельно корпусу устройства. Для этого
выкрутите средний винт.
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u
Прикрутите опорные подставки 4 Нм.
u
Проверить все болты и при необходимости подтянуть.
4.2 Установка в кухонную стенку

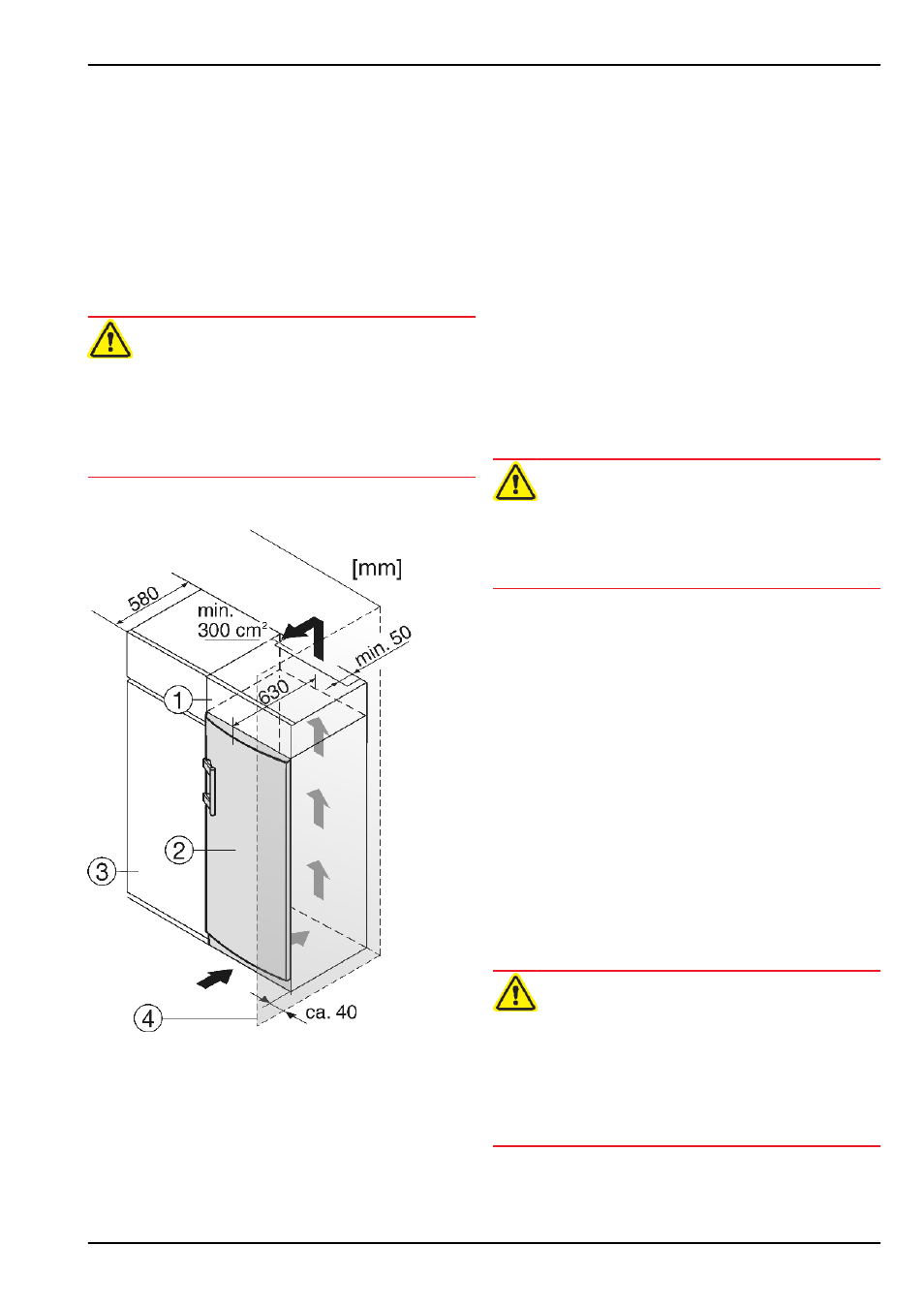

Fig. 8
(1) Дополнительный
шкафчик
(3) Кухонный шкаф
(2) Устройство
(4) Стенка
Устройство может быть окружено предметами кухонной
обстановки. Чтобы уравнять устройство
Fig. 8 (2)
по
высоте с кухонной стенкой, можно установить над устрой-
ством соответствующий дополнительный шкафчик
Fig. 8 (1)
.
При комбинировании с обычными кухонными шкафами
(глубина макс. 580 мм) устройство можно установить
непосредственно рядом с кухонным шкафом
Fig. 8 (3)
.
Дверь устройства выступает по сторонам на 34 мм и по
центру устройства на 50 мм относительно передней
стенки кухонного шкафа. Поэтому ее можно свободно
открывать и закрывать.
Важно для вентиляции:
-
На задней стенке шкафчика должен быть вентиля-
ционный канал глубиной не менее 50 мм по всей
ширине этого шкафчика.
-
Поперечное сечение вентиляционного отверстия под
нижней панелью должно составлять не менее 300 см
2
.
-
Чем больше площадь вентиляционного отверстия, тем
меньше электроэнергии потребляет устройство при
работе.
Если устройство установлено на шарнирах у стены
Fig. 8 (4)
, то расстояние между устройством и стеной
должно быть не менее 40 мм. Настолько выступает ручка
при открытой дверце.
4.3 Транспортировка устройства
ОСТОРОЖНО
Опасность травмы и повреждений в результате ненадле-
жащей транспортировки!
u
Перевозите устройство в упаковке.
u
Перевозите устройство в стоячем положении.
u
Не транспортируйте устройство в одиночку.
4.4 Установка устройства
При повреждении устройства немедленно - до подклю-
чения - обратитесь к поставщику.
Пол на месте установки должен быть горизонтальным и
ровным.
Избегайте устанавливать устройство в зоне прямых
солнечных лучей, рядом с плитой, системой отопления и
другими аналогичными приборами.
Устройство всегда следует устанавливать непосред-
ственно задней стенкой у стены.
Не устанавливайте устройство без помощника.
Помещение для установки устройства согласно стандарту
EN 378 должно на каждые 8 г хладагента R 600a иметь
объем 1 м
3
. Если помещение для установки устройства
слишком мало, то в случае протечки в контуре хладагента
может образоваться легковоспламеняющаяся газо-
воздушная смесь. Данные о количестве хладагента
имеются на заводской табличке внутри устройства.
Устройство можно передвигать только в разгруженном
состоянии.
ПРЕДУПРЕЖДЕНИЕ
Опасность возгорания из-за влажности!
Если токоведущие узлы или сетевой кабель становятся
влажными, то это может привести к короткому замы-
канию.
u
Устройство предназначено для использования в
закрытых помещениях. Запрещается использовать
устройство на открытом воздухе или во влажных поме-
щениях и в зоне разбрызгивания воды.
Ввод в работу
6
