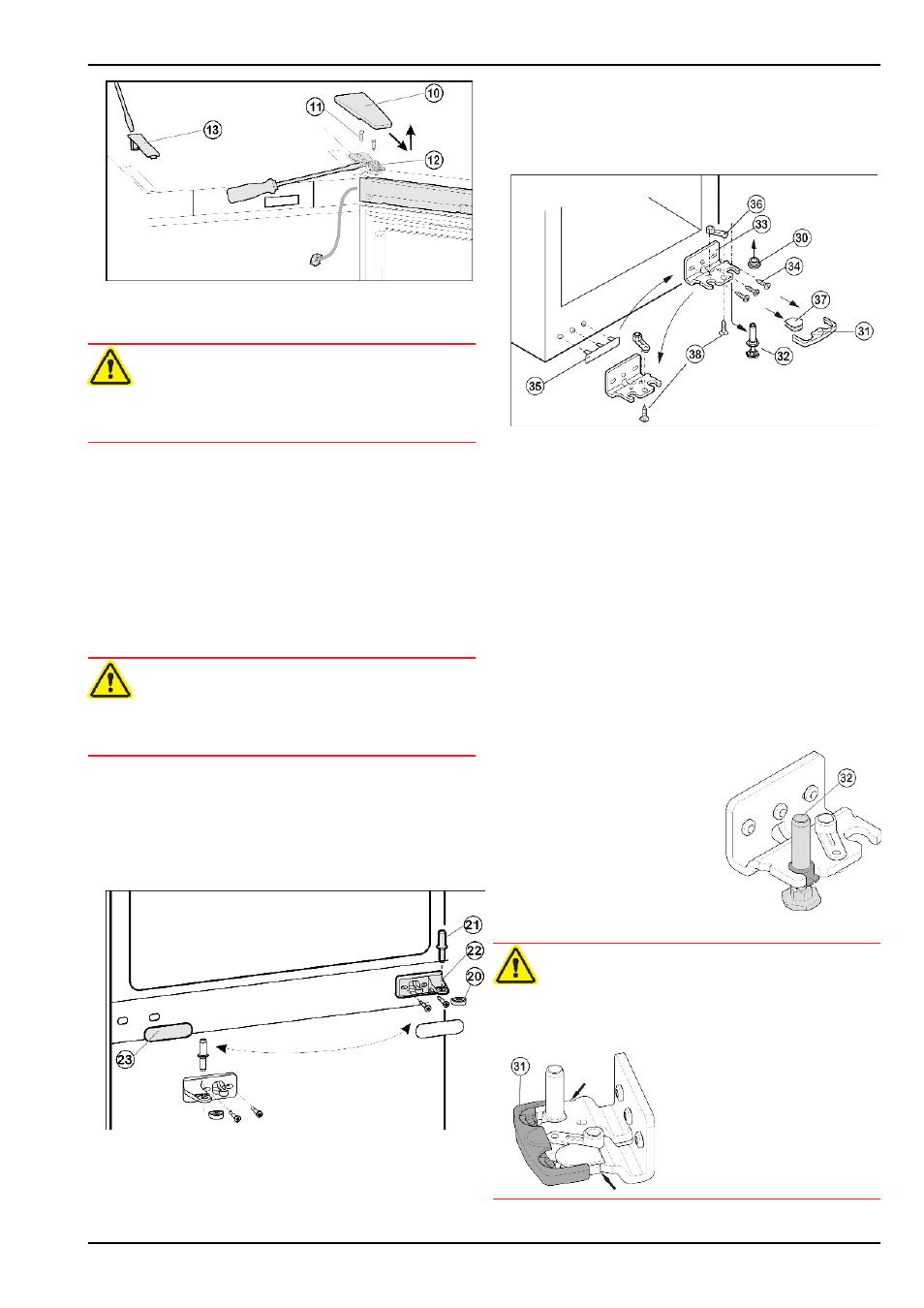

Fig. 5
u
Крышку
Fig. 5 (10)
снимите движением вперед и вверх.
u
Снимите крышку
Fig. 5 (13)
.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Полностью выверните винты
Fig. 5 (11)
.
u
Снимите дверцу вместе с опорным кронштейном
Fig. 5 (12)
и кабелем вверх. Для снятия, возможно,
понадобится осторожно подцепить опорный кронштейн
снизу шлицевой отверткой.
u
Отставьте дверь в сторону.
4.1.3 Снятие нижней двери
u
Закройте нижнюю дверь.
u
Извлеките средний опорный палец
Fig. 6 (21)
из сред-
него опорного кронштейна
Fig. 6 (22)
и нижней дверцы.
u
Пластмассовый колпачок
Fig. 6 (20)
снимите.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Откройте нижнюю дверь.
u
Снимите средний опорный кронштейн
Fig. 6 (22)
.
u
Движением вверх снимите нижнюю дверцу и отставьте
её в сторону.
4.1.4 Перестановка средних опорных
деталей
Fig. 6
u
Осторожно снимите накладку
Fig. 6 (23)
.
u
Прикрутите средний опорный кронштейн
Fig. 6 (22)
с
поворотом на 180° на новую сторону шарнира (с
моментом 4 Нм)
u
Защелкните накладку
Fig. 6 (23)
, повернув на 180 °, на
стороне, где теперь будет ручка.
4.1.5 Перестановка нижних опорных
деталей
Fig. 7
u
Предохранитель
Fig. 7 (31)
снимите движением вперед.
u
Снимите крышку
Fig. 7 (37)
.*
u
Полностью вверните регулируемую опору
Fig. 7 (32)
.
u
При необходимости с помощью второго человека
устройство слегка наклоните назад, чтобы удалить
опорный палец.
u
Вытяните опорный палец
Fig. 7 (32)
вниз и вперёд. При
этом следите за гнездом шарнира
Fig. 7 (30)
.
u
Открутите опорный кронштейн
Fig. 7 (33)
(3 шт. Torx 25)
Fig. 7 (34)
.
u
Открутите опорную деталь
Fig. 7 (36)
(1 Torx 25)
Fig. 7 (38)
и, переставив в отверстие на противопо-
ложной стороне опорного кронштейна, снова прикру-
тите.
u
Осторожно приподнимите и переставьте крышку
Fig. 7 (35)
со стороны ручки.
u
Снова прикрутите опорный кронштейн
Fig. 7 (33)
на
новой стороне шарнира (с моментом 4 Нм). При необ-
ходимости используйте аккумуляторный шуруповерт.
u
Снова слегка наклоните
устройство
назад
и
снова
установите
опорный
палец
Fig. 8 (32)
. Зазубрина
должна быть располо-
жена спереди.
u
Установите
крышку
Fig. 7 (37)
на противопо-
ложной стороне.*
Fig. 8
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Предохранитель
(31)
нужно зафиксировать сбоку на
кронштейне, чтобы опорный палец и двери были защи-
щены от выпадения.
u
