3 Органы управления и инди-
кации
3.1 Приборы контроля и управления

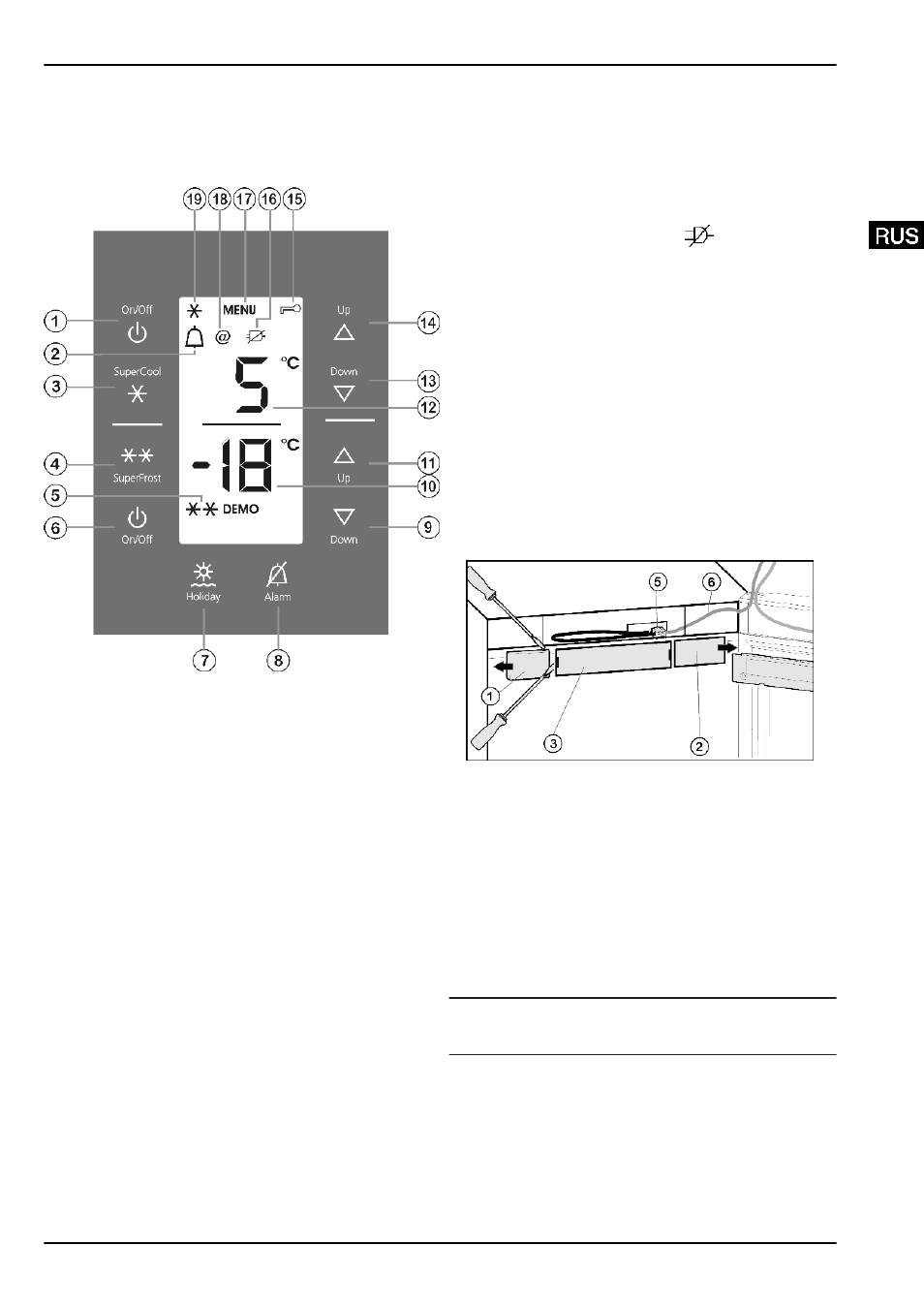

Fig. 3
(1) Кнопка On/Off холо-
дильного отделения
(11) Кнопка настройки Up
морозильного отде-
ления
(2) Символ Alarm (12) Индикация температуры
холодильного отделения
(3) Кнопка SuperCool (13) Кнопка настройки вниз
холодильного отделения
(4) Кнопка SuperFrost (14) Кнопка настройки вверх
холодильного отделения
(5) Символ SuperFrost (15) Символ "Защита от
детей"
(6) Кнопка On/Off моро-
зильного отделения
(16) Символ "Отключение
сети"
(7) Кнопка Holiday (17) Символ "Меню"
(8) Кнопка Alarm (18) Символ "HomeDialog"
(9) Кнопка настройки
Down морозильного
отделения
(19) Символ SuperCool
(10) Индикация темпера-
туры морозильного
отделения
3.2 Индикатор температуры
В нормальном режиме работы появляется следующая
индикация:
- самая высокая температура замораживания
- средняя температура охлаждения
Индикация температуры морозильного отделения мигает.
- настройка температуры изменяется
- после включения температура еще недостаточно
низкая
- температура повысилась на несколько градусов
На индикации появляются мигающие штрихи:
- температура замораживания выше 0 °C.
Следующая индикация указывает на неисправность:
Возможные причины и меры по устранению: (см. Неис-
правности).
- F0 - F9
-
Символ пропадания напряжения горит.
4 Ввод в работу
4.1 Перевешивание дверей
При необходимости можно изменить направление откры-
вания двери:
Убедитесь, что подготовлен следующий инструмент:
q Torx 25
q Torx 15
q
Отвертка
q При необходимости аккумуляторный шуруповерт
q При необходимости привлеките второго человека для
монтажной работы
4.1.1 Отсоединение кабеля на корпусе
Fig. 4
u Откройте верхнюю дверь.
u Снятие крышки со стороны ручки Fig. 4 (1) : справа
выведите из фиксатора при помощи плоской отвёртки и
сдвиньте наружу.
u Снятие крышки со стороны шарнира Fig. 4 (2) : слева
выведите из фиксатора при помощи плоской отвёртки и
сдвиньте наружу.
u Снимите переднюю накладку Fig. 4 (3) с помощью
плоской отвертки.
u Снимите контакт и извлеките разъём Fig. 4 (5) .
u Высвободите из направляющей серый кабель Fig. 4 (6) .
4.1.2 Снятие верхней двери
Указание
u Уберите продукты с полочек на дверце, прежде чем
снимать дверцу, чтобы продукты не упали.
