4.1.5 Перестановка нижних опорных деталей

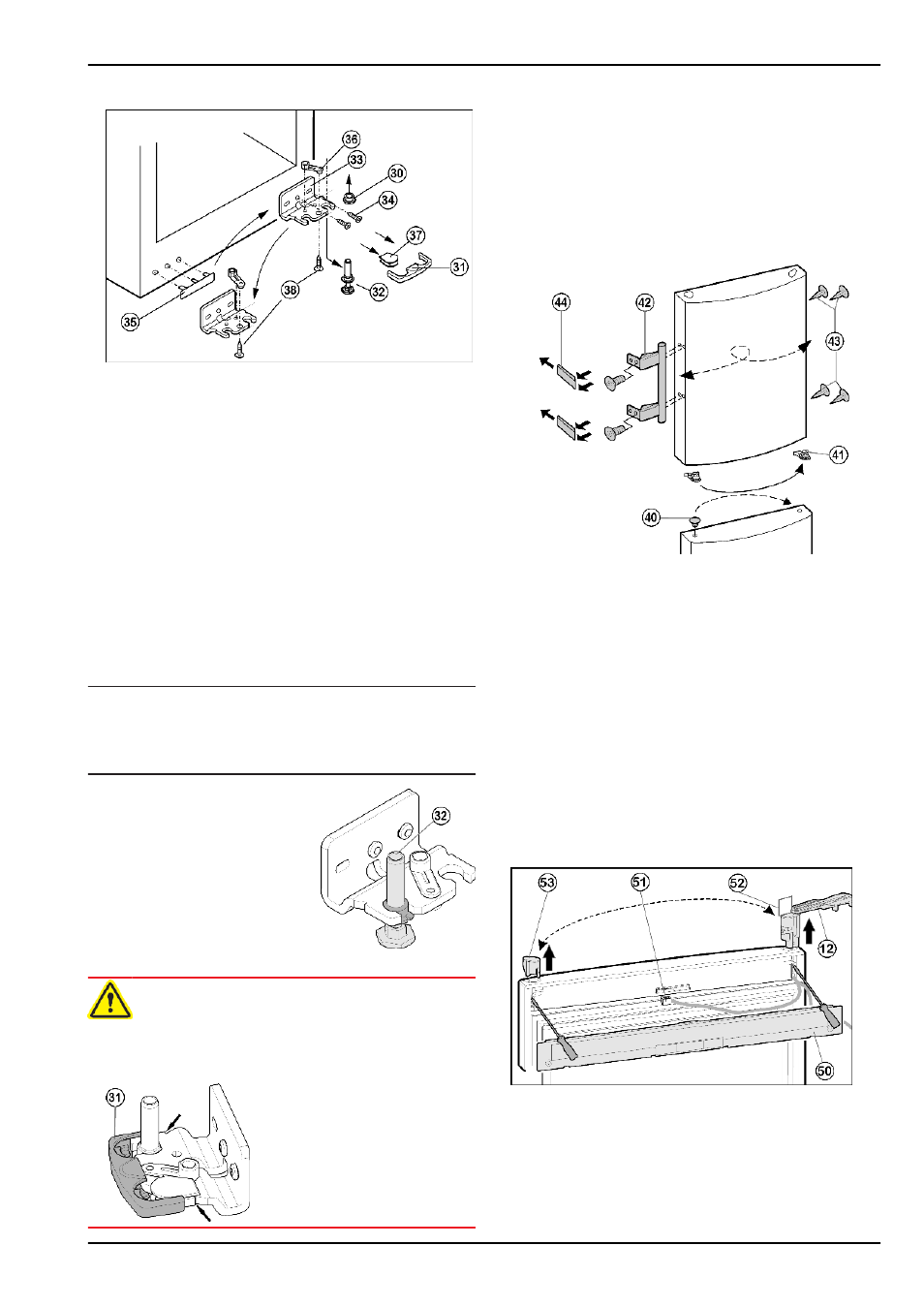

Fig. 7
u Предохранитель Fig. 7 (31) снимите движением вперед.
u Снимите крышку Fig. 7 (37) .*
u Полностью вверните регулируемую опору Fig. 7 (32) .
u При необходимости с помощью второго человека устрой-
ство слегка наклоните назад, чтобы удалить опорный па-
лец.
u Вытяните опорный палец Fig. 7 (32) вниз и вперёд. При
этом следите за гнездом шарнира Fig. 7 (30) .
u Открутите опорный кронштейн Fig. 7 (33) (2 шт. Torx 25)
Fig. 7 (34) .
u Открутите опорную деталь Fig. 7 (36) (1 Torx 25)
Fig. 7 (38) и, переставив в отверстие на противоположной
стороне опорного кронштейна, снова прикрутите.
u Осторожно приподнимите и переставьте крышку
Fig. 7 (35) со стороны ручки.
u Снова прикрутите опорный кронштейн Fig. 7 (33) на но-
вой стороне шарнира, при необходимости с помощью ак-
кумуляторного шуруповерта через внешний продольный
паз и круглое отверстие.
Указание
u Если необходимо, например, чтобы скомпенсировать не-
ровности пола, вместо круглого отверстия для прикру-
чивания можно использовать также второй продольный
паз.
u Снова слегка наклоните ус-
тройство назад и снова ус-
тановите опорный палец
Fig. 8 (32) . Зазубрина дол-
жна быть расположена спе-
реди.
u Установите крышку
Fig. 7 (37) на противополож-
ной стороне.*
Fig. 8
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u Предохранитель (31) нужно зафиксировать сбоку на
кронштейне, чтобы опорный палец и двери были защи-
щены от выпадения.
u
u Снова защелкните предохранитель (31) на опорном
кронштейне.
u Наденьте гнездо шарнира Fig. 7 (30) .
4.1.6 Перестановка ручек
u Выведите из фиксатора верхней дверцы пружинный за-
жим Fig. 9 (41) и переставьте его на новую сторону шар-
нира.
u Извлеките пробку Fig. 9 (40) из опорной втулки дверцы и
переставьте.
Fig. 9
u Снимите и переставьте на противоположную сторону
дверную ручку Fig. 9 (42) , пробку Fig. 9 (43) и прижимные
пластины Fig. 9 (44) .
u При установке прижимных пластин на противоположной
стороне следите за правильной фиксацией.
4.1.7 Монтаж нижней двери
u Установите дверцу сверху на нижний опорный палец
Fig. 7 (32) .
u Закройте дверь.
u Снова наденьте пластмассовый колпачок Fig. 6 (20) на
средний опорный кронштейн Fig. 6 (22) .
u Вставьте средний опорный палец Fig. 6 (21) через сред-
ний опорный кронштейн Fig. 6 (22) в нижнюю дверцу.
4.1.8 Перестановка кабельного разъёма
(верхняя дверца)
Fig. 10
u Снимите крышку Fig. 10 (50) на дверце с помощью от-
вёртки.
u Отсоедините разъем Fig. 10 (51) .
u На верхней дверце поверните опорный кронштейн
Fig. 10 (12) наружу параллельно краю дверцы.
Ввод в работу
