4.3.8 Перестановка кабельного разъёма
(верхняя дверца)

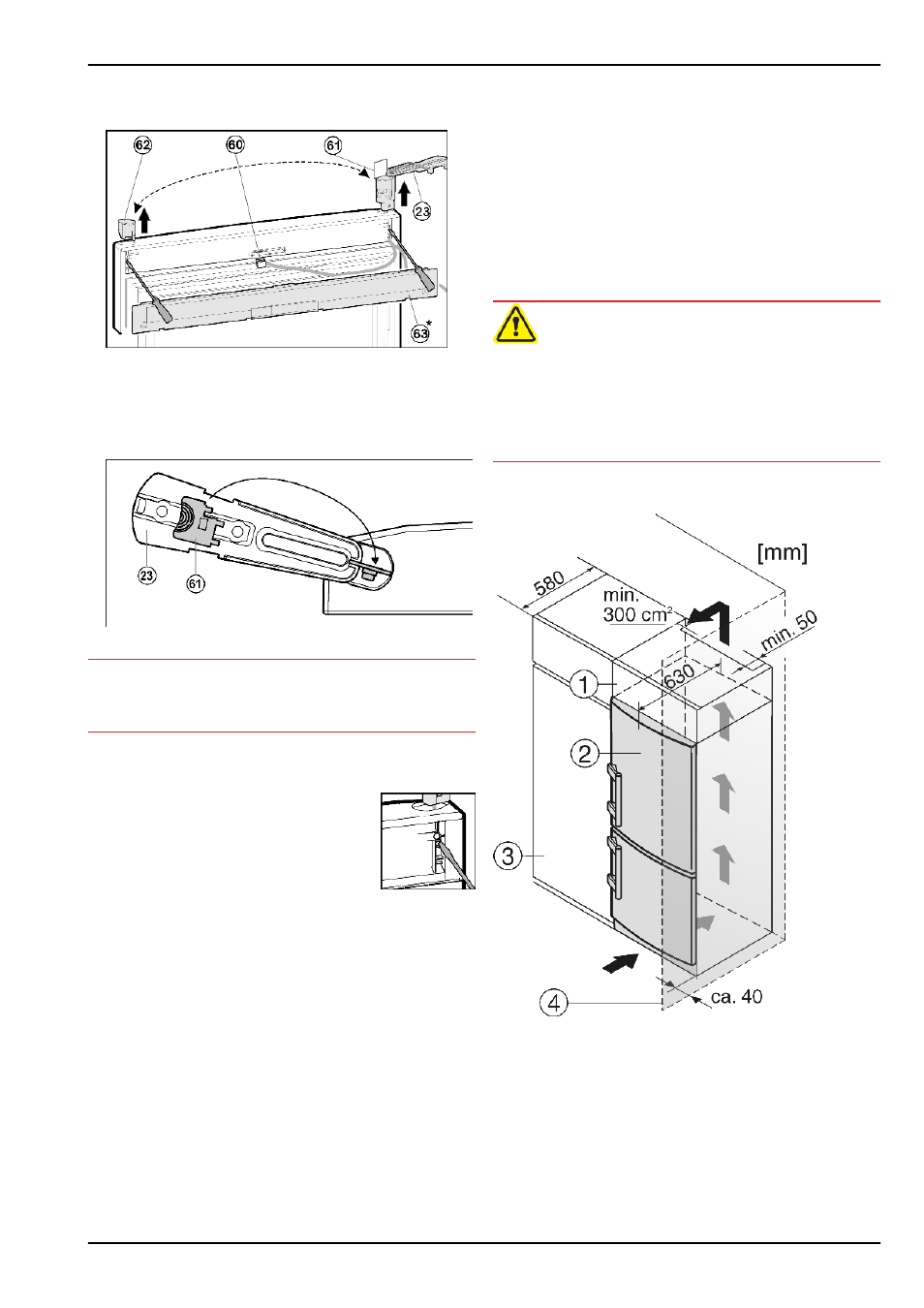

Fig. 11
u
С помощью отвёртки выведете из зацепления крышку
Fig. 11 (63)
на дверце.
u
Отсоедините разъем
Fig. 11 (60)
.
u
На верхней дверце поверните опорный кронштейн
Fig. 11 (23)
наружу параллельно краю дверцы.
Fig. 12
ВНИМАНИЕ
Кабели могут перекрутиться и из-за этого получить повре-
ждения!
u
Используйте шаблон.
u
Отсоедините входящий в объем поставкишаблон
Fig. 12 (61)
от опорного кронштейна и заблокируйте им
опорный кронштейн
Fig. 12 (23)
и втулку от поворота.
u
При помощи отвертки вытолкните
опорный кронштейн
Fig. 11 (23)
снизу и
снимите с двери вместе с кабелем.
u
Извлеките пробку
Fig. 11 (62)
снизу при
помощи отвертки и вставьте на другой
стороне.
u
Проденьте кабель опорного кронштейна
Fig. 11 (23)
на
противоположной стороне и установите опорный крон-
штейн.
u
Снимите шаблон
Fig. 11 (61)
и закрепите на опорном
кронштейне.
u
Вставьте разъем
Fig. 11 (60)
.
u
Введите кабель в направляющую.
u
Зафиксируйте крышку
Fig. 11 (63)
на дверце.
4.3.9 Монтаж верхней двери
u
Установите верхнюю дверцу на средний опорный палец
Fig. 7 (41)
, закройте дверцу и установите верхний
опорный кронштейн
Fig. 6 (23)
так, чтобы он защел-
кнулся в верхней стороне устройства.
u
Закрутите опорный кронштейн
Fig. 6 (23)
(с усилием
4 Нм). При необходимости просверлите отверстия или
используйте аккумуляторную отвертку.
u
Защёлкните крышку
Fig. 6 (20)
и крышку
Fig. 6 (21)
.
u
Снова установите разъём
Fig. 4 (12)
.
u
Введите кабель в направляющую.
u
Снова установите крышку
Fig. 4 (10)
.
u
Установите крышку
Fig. 5 (6)
снаружи со стороны
шарнира с поворотом на 180° и защелкните ее.
u
Установите крышку
Fig. 5 (11)
снаружи со стороны
шарнира с поворотом на 180° и защелкните ее.
4.3.10 Выравнивание дверей
u
При необходимости выровняйте дверцы через два
продольных паза в нижнем опорном кронштейне
Fig. 8 (55)
и среднем опорном кронштейне
Fig. 7 (42)
параллельно корпусу устройства. Для этого выкрутите
средний винт на нижнем опорном кронштейне
Fig. 8 (55)
.
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u
Прикрутите опорные подставки 4 Нм.
u
Проверить все болты и при необходимости подтянуть.
4.4 Установка в кухонную стенку
Fig. 13
(1) Дополнительный
шкафчик
(3) Кухонный шкаф
(2) Устройство
(4) Стенка
Устройство может быть окружено предметами кухонной
обстановки. Чтобы уравнять устройство
Fig. 13 (2)
по
высоте с кухонной стенкой, можно установить над устрой-
ством соответствующий дополнительный шкафчик
Fig. 13 (1)
.
Ввод в работу
8
