Монтаж "бок о бок – Инструкция по эксплуатации Liebherr SBS 7212-22
Страница 3
q
Насадка на 5
u
Снимите всю защитную пленку с внешней стороны ус-
тройства.
u
Полностью вкрутите регулируе-
мую опору B* спереди на обоих
устройствах.
u
Каждое устройство по-отдель-
ности выровняйте с помощью
уровня.

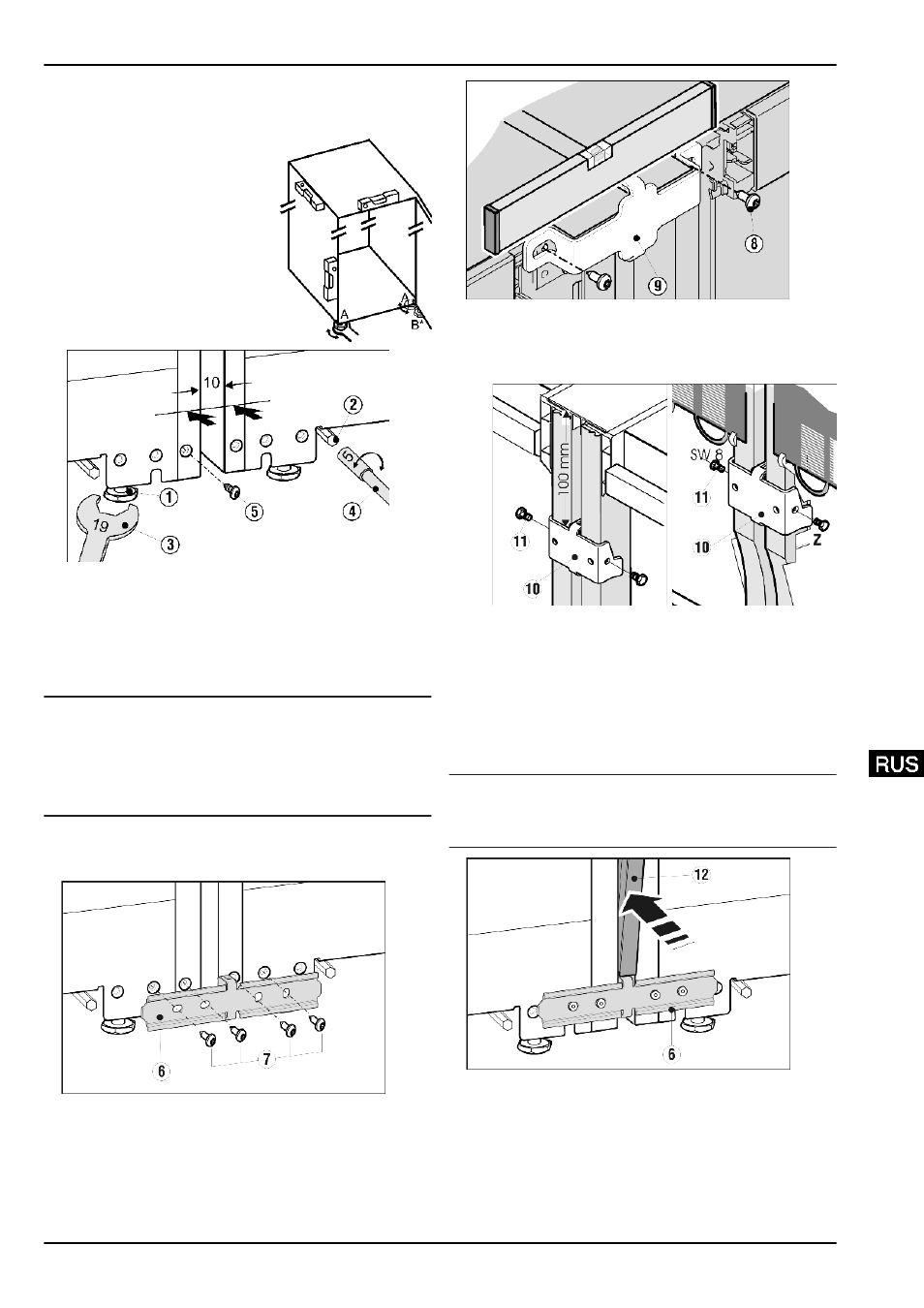

Fig. 3
u
Сдвиньте оба устройства так, чтобы они находились на
расстоянии 10 мм друг от друга, а передние их части на-
ходились на одной линии.
u
Выровняйте устройства с помощью передних регулиро-
вочных опор
Fig. 3 (1)
(гаечный ключ на 19
Fig. 3 (3)
), а
также юстировочных осей
Fig. 3 (2)
задних регулировоч-
ных опор (насадка на 5
Fig. 3 (4)
). Для точного выравни-
вания используйте уровень.
Указание
u
Верхние поверхности устройств должны находиться на
одинаковой высоте и в одинаковом положении. Только в
этом случае можно обеспечить безукоризненную посад-
ку крышек.
u
Комбинацию устройств разрешается перемещать лишь
после прочной установки всех крепёжных уголков.
u
Если ваше устройство оснащено предварительно смон-
тированным винтом
Fig. 3 (5)
: перед началом монтажа
SBS выкрутите винт.
Fig. 4
u
Сведите устройства вместе или повторно выровняйте их
и при помощи винтов
Fig. 4 (7)
из комплекта прочно при-
крутите крепежный уголок
Fig. 10 (6)
.
Fig. 5
u
Сведите устройства вместе или повторно выровняйте их
и в это время с передней стороны, сверху прикрутите
винтами
Fig. 5 (8)
большой крепежный уголок
Fig. 5 (9)
.
При необходимости проделайте отверстия или исполь-
зуйте аккумуляторную отвертку.
Fig. 6
u
С обратной стороны сверху и снизу следует установить
широкие крепежные уголки
Fig. 6 (10)
.
u
Сместите верхний крепежный уголок вверх на расстоя-
ние до 100 мм от верхнего края.
u
Нижний крепежный уголок вставьте в соответствующий
вырез (Z).
u
Затем оба крепежных уголка
Fig. 6 (10)
прочно затяните
с боков с помощью винтов с шестигранными головками
Fig. 6 (11)
.
Указание
u
Во избежание вибрационного шума не допускайте кон-
такта уголков или винтов с расположенными сзади труб-
ками!
Fig. 7
Перед установкой сведите обе перемычки планки из не-
ржавеющей стали
Fig. 7 (12)
вместе по всей длине. Так
планка легче войдет в зазор. Для вдавливания планки ис-
пользуйте мягкую ткань, чтобы не допустить образования
вмятин на ее поверхности. Планку следует вдавливать ак-
куратно и прямо, чтобы получить оптимальное соединение.
Монтаж "бок о бок"
3
