ВНИМАНИЕ
Опасность повреждения под действием конденсата
устройств, установленных Side-by-Side (бок о бок)!
Если устройство Side-by-Side (S...) устанавливается
вместе со вторым устройством (в качестве комбинации
SBS) ограничитель хода дверцы должен оставаться в
состоянии поставки.
u Не меняйте ограничитель хода дверцы.
Убедитесь, что подготовлен следующий инструмент:
q Torx® 25
q
Torx® 15
q
Отвертка
q При необходимости аккумуляторный шуруповерт
q При необходимости привлеките второго человека для
монтажной работы
4.3.1 Снятие двери
Указание
u Уберите продукты с полочек на дверце, прежде чем
снимать дверцу, чтобы продукты не упали.

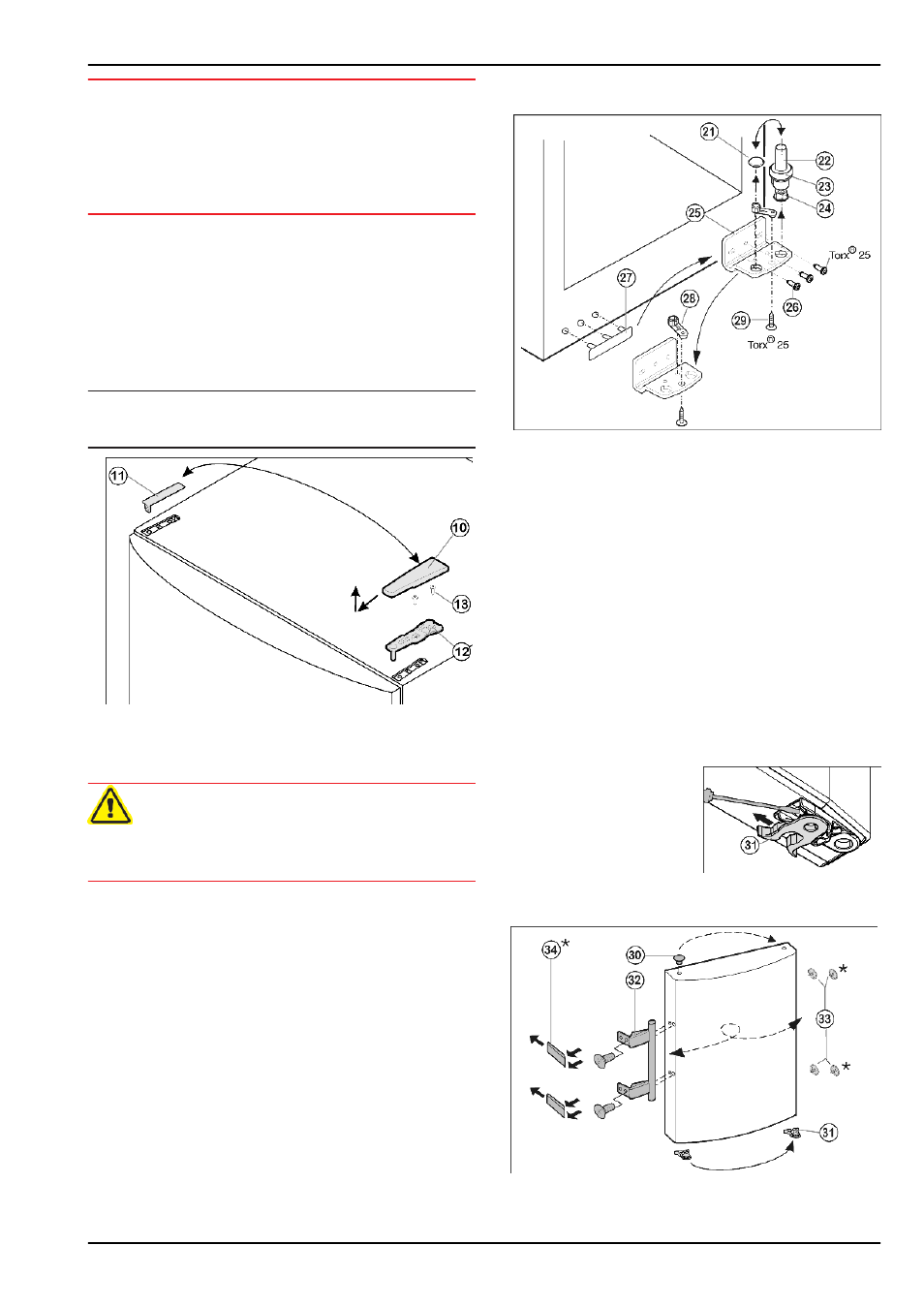

Fig. 4
u Закройте дверцу.
u Потяните крышку Fig. 4 (10) вперед и вверх.
u Снимите крышку Fig. 4 (11) .
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u Следует хорошо держать дверь.
u Устанавливайте дверь осторожно.
u Открутите верхний опорный кронштейн Fig. 4 (12) (2 шт.
Torx® 25) Fig. 4 (13) и вытяните вверх.
u Дверь приподнимите и отставьте в сторону.
4.3.2 Перестановка опорных деталей
Fig. 5
u Извлеките опорный винт Fig. 5 (22) в комплекте с
шайбой Fig. 5 (23) и регулируемой опорой Fig. 5 (24) ,
вытягивая его вверх.
u Снимите пробку Fig. 5 (21) .
u Открутите Fig. 5 (26) опорный кронштейн Fig. 5 (25) .
u Открутите Fig. 5 (29) опорную деталь Fig. 5 (28) и, пере-
ставив в отверстие на противоположной стороне опор-
ного кронштейна, снова прикрутите.
u Осторожно снимите и переставьте на противопо-
ложную сторону крышку со стороны ручки Fig. 5 (27) .
u Снова прикрутите опорный кронштейн Fig. 5 (25) на
новой стороне шарнира (с моментом 4 Нм). При необ-
ходимости используйте аккумуляторный шуруповерт.
u Переставьте пробку Fig. 5 (21) в свободное отверстие.
u Вновь установите опорный винт Fig. 5 (22) в комплекте
с шайбой и регулируемой опорой. При этом фиксатор
должен быть направлен назад.
4.3.3 Перестановка ручки
u переставить
пружинный зажим
Fig. 6 (31) : Нажать вниз
язычок защелки, снять
с него пружинный
зажим.
u Вдвинуть пружинный
зажим на новой
стороне шарнира до
защелкивания.
Fig. 6
Fig. 7
u Извлеките пробку Fig. 7 (33) из опорной втулки дверцы
и переставьте.
