ВАЖНАЯ ИНФОРМАЦИЯ
– Выберите наиболее подходящий из
перечисленных ниже типов
подключения, исходя из возможностей
вашего телевизора.
– Подключите систему DVD
непосредственно к телевизору.
– Соединение SCART позволит
использовать в DVD-проигрывателе
функции аудио и видео.

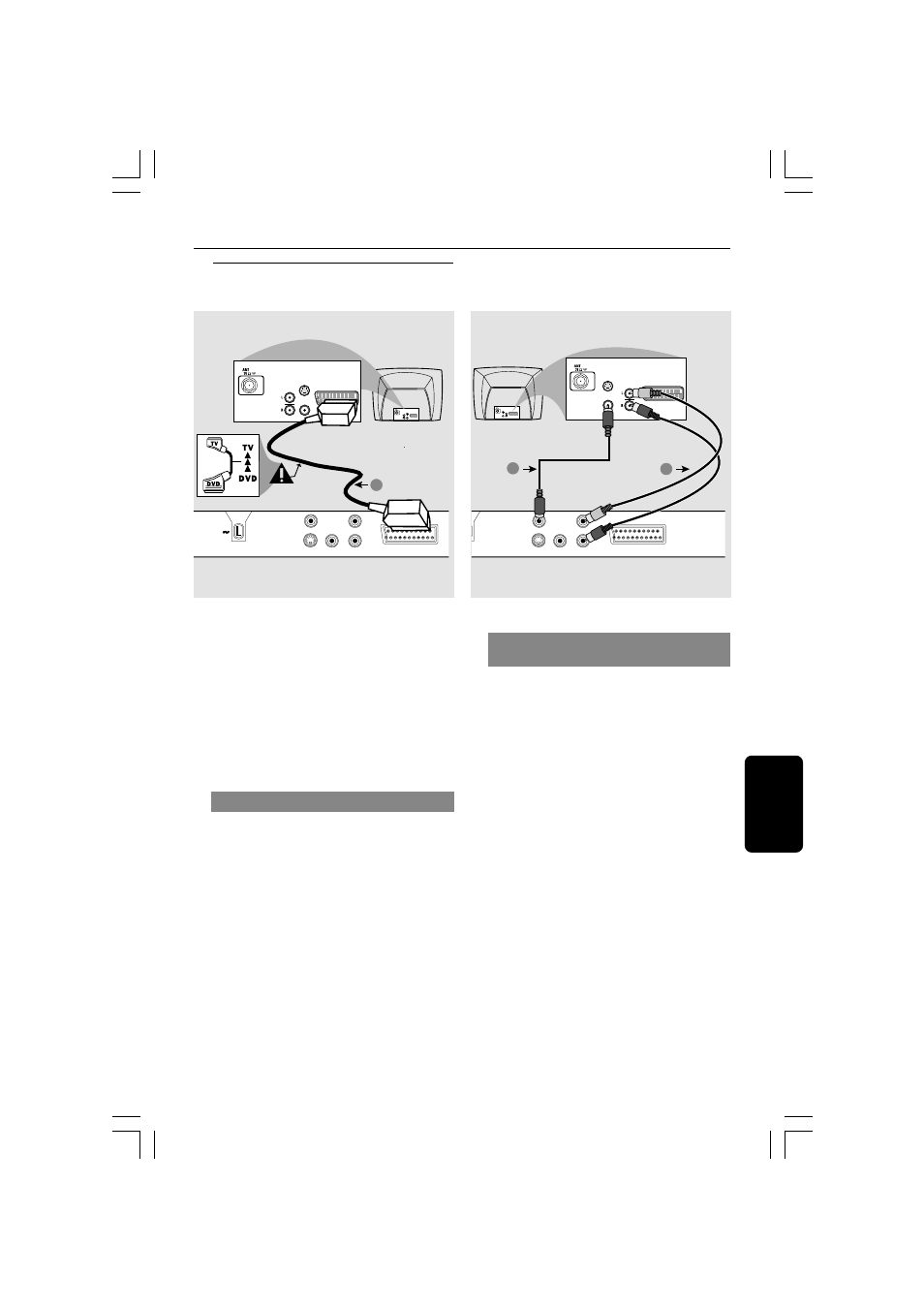

Использование разъема Scart
●
Для подсоединения разъема SCART-OUT
системы DVD к соответствующему
входному разъему Scart телевизора
воспользуйтесь предназначенным для этого
видео кабелем (черным) (кабель в комплект
не входит).
Полезный совет:
–
Штекер с меткой "TV" кабеля SCART
должен быть подключен к телевизору, а
штекер с меткой "DVD" - к DVD-
проигрывателю.
Использование составных
видеоразъемов (CVBS)
1
Составной видеокабель (желтый)
используется для соединения разъема CVBS
(VIDEO OUT) с входным видеоразъемом на
телевизоре (может иметь метку A/V In,Video
In, Composite или Baseband) (кабель в
комплект не входит).
2
Для прослушивания звука с данного DVD-
проигрывателя через телевизор соедините
разъемы AUDIO OUT (L/R) DVD-
проигрывателя с соответствующими
разъемами аудиовхода телевизора (AUDIO
IN) с помощью аудиокабелей (белого и
красного) (кабель в комплект не входит).
Подключения
Подключение
телевизора
L
VIDEO OUT
S-VIDEO OUT
COAXIAL
TV OUT
MAINS
R
DIGITAL OUT
AUDIO OUT
AUDIO
IN
S-VIDEO
IN
VIDEO IN
TV IN
AUDIO
IN
S-VIDEO
IN
VIDEO IN
TV IN
1
L
VIDEO OUT
S-VIDEO OUT
COAXIAL
TV OUT
R
DIGITAL OUT
AUDIO OUT
AUDIO
IN
S-VIDEO
IN
VIDEO IN
TV IN
AUDIO
IN
S-VIDEO
IN
VIDEO IN
TV IN
2
1
