Электрическое подключение
Перед подключением прибора к сети проверьте,
соответствует ли напряжение, указанное в
табличке с техническими данными прибора,
напряжению сети с месте подключения.
Табличка с техническими данными находится на
нижней панели прибора.
• Подключение прибора к электросети должно
проводиться опытным техником в соответствии со
всеми существующими правилами.
• Перед подключением прибора к сети проверьте,
соответствует ли напряжение, указанное в табличке
с техническими данными прибора, напряжению
сети. Табличка с техническими данными находится
на нижней панели прибора.
• Номинальное рабочее напряжение нагревательных
элементов равно 230 В ~. Прибор также будет
нормально работать от напряжения 220 В~.
• Электрическое подключение должно быть
проведено таким образом, чтобы многополюсное
изолирующее устройство (например LS-автомат,
прерыватель цепи или предохранитель)
обеспечивало ширину размыкания контактов как
минимум 3 мм.
• В качестве кабеля питания следует использовать
кабель типа HO5W-F или кабель с более высокой
маркировкой.
• Клеммная коробка прибора расположена в нижней
части прибора за крышкой. Ее можно открыть
отверткой (см. рис)
• В зависимости от имеющихся вариантов
подключения прибор следует подключать в
соответствии с приведенными диаграммами
подключения. При необходимости следует
поменять перемычки клеммной коробки.
• При подключении должно быть обеспечено
надлежащее защитное заземление. Защитный
проводник заземления (подключенный к клемме
) должен быть длиннее, чем провода фазы и
нейтрали.
• Подключение кабеля должно быть
произведено как показано на схеме, а
крепежные винты клемм должны быть туго
затянуты.
• Затем электрокабель следует закрепить в
устройстве защиты от натяжения и плотно закрыть
крышку клеммной коробки, нажав на нее до
закрепления
Перед первым использованием удалите все
рекламные наклейки и защитную пленку со
стеклокерамической поверхности и с рамки
прибора.
После подключения прибора к электросети на
короткое время включите все зоны
приготовления одну за другой на самой большой
мощности, чтобы проверить, работают ли они.

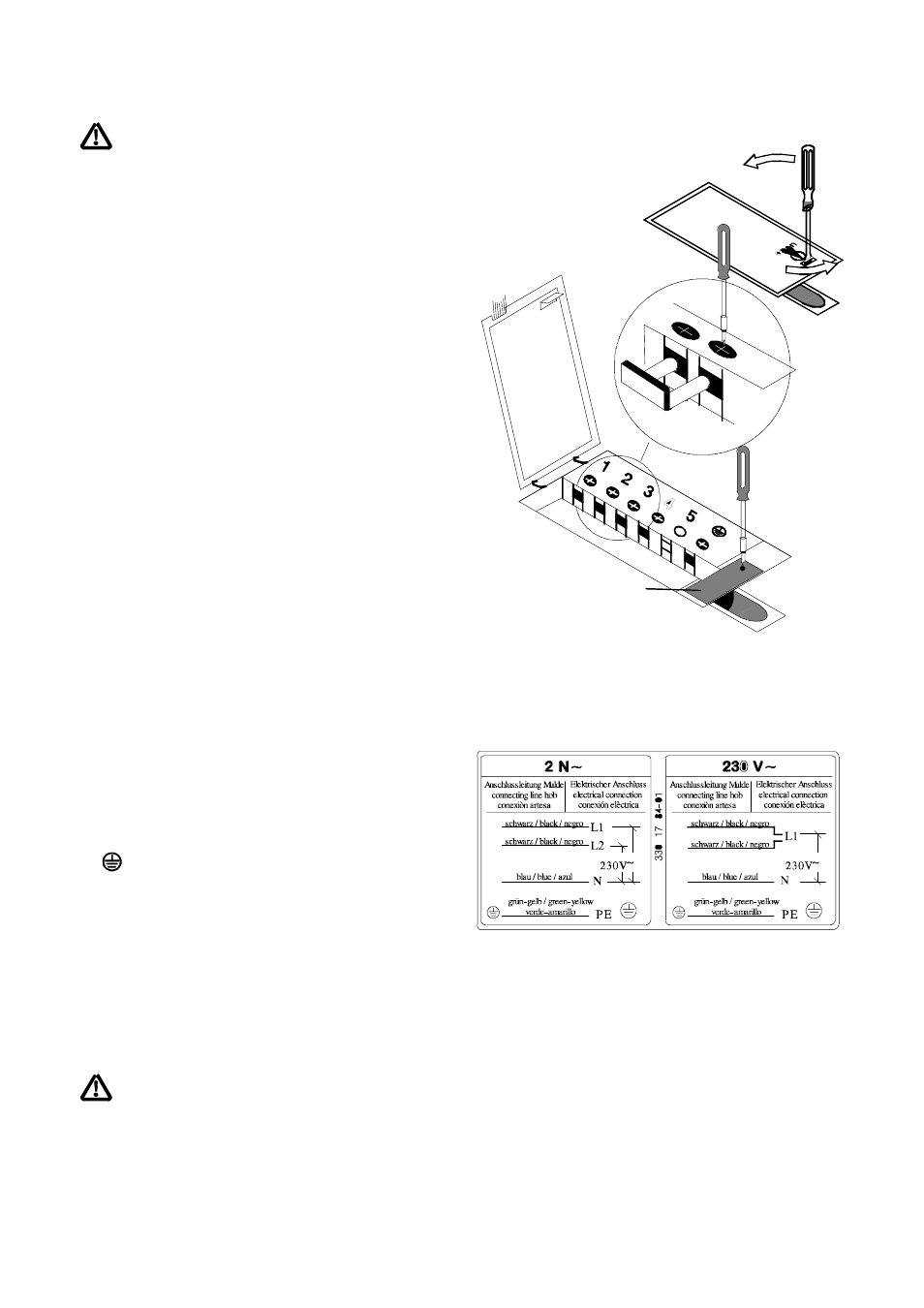

Клеммная коробка в нижней
части прибора
замена
перемычек в
клеммной
коробке
Устройство защиты от
натяжения
Варианты подключения
