18
Руководство по инсталляции
(продолжение)
CQ-DF202W

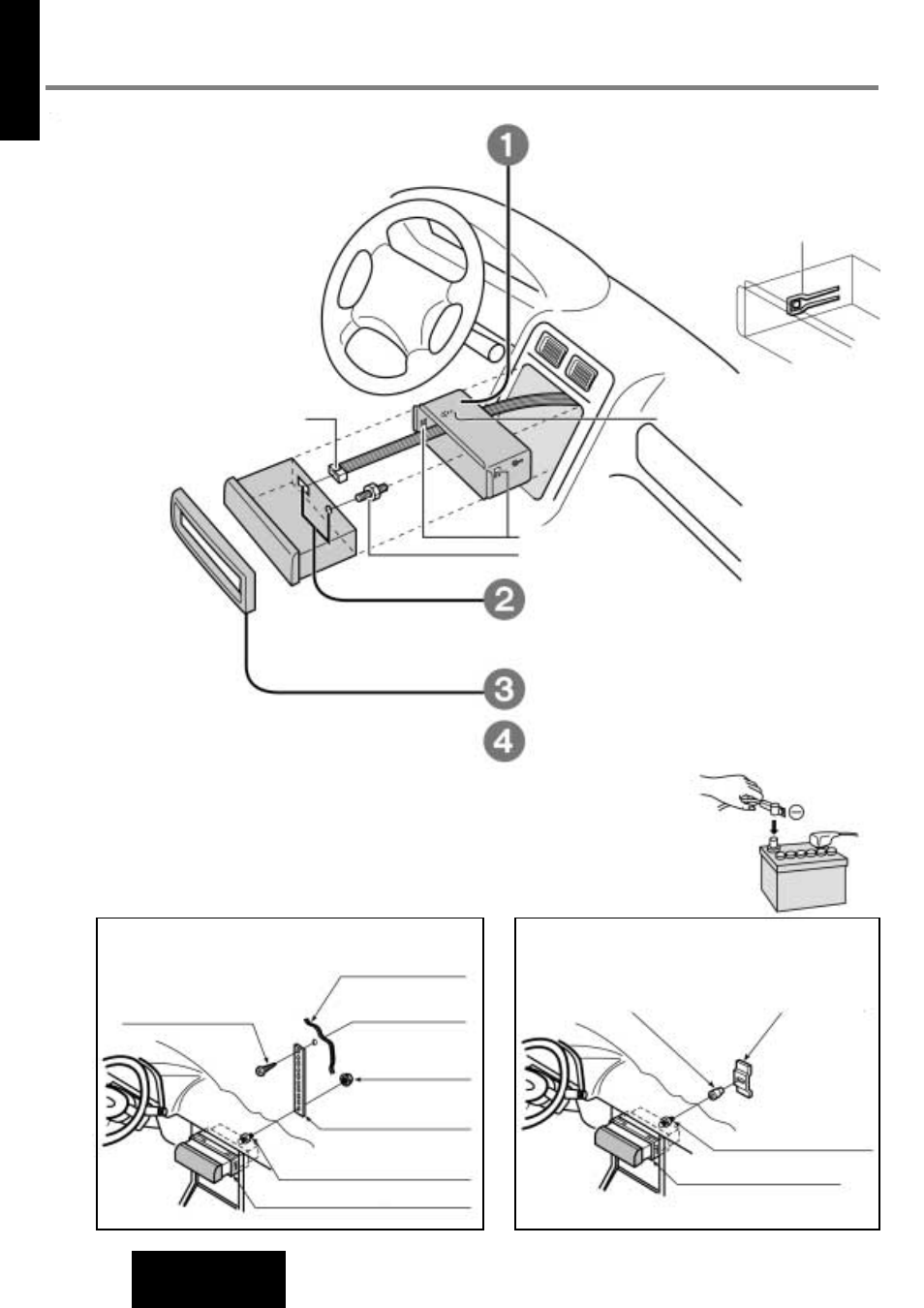

❒ Процедура установки
Сначала завершите подключение электрических проводов, а затем
проверьте правильность подключения (страница 28)
Вставьте монтажный кожух 1 в приборную панель
и отогните отверткой его фиксирующие лепестки.
Убедитесь, что запирающий рычажок (*) не
выступает из монтажного кожуха 1 .
Закрепите заднюю панель устройства.
После установки крепежного болта 5 и разъема
питания 6 прикрепите заднюю панель устройства к
корпусу автомобиля, используя метод (a) или (b),
согласно рисункам, приведенным ниже.
Установите декоративную накладку лицевой
панели 7.
После установки снова подсоедините провод к
отрицательной - клемме аккумулятора.
Запирающий рычажок (*)
Запирающий рычажок (*)
Разъем питания 6
Фиксирующие лепестки
5 Крепежный болт
(а) Установка с использованием задней опорной
планки 3
(б) Установка с использованием резиновой
накладки (не входит в комплект)
Перегородка между салоном
и моторным отсеком
Задняя крепежная скоба
(имеется в автомобиле)
Резиновая накладка
(приобретается отдельно)
5 Крепежный болт
(5 мм
∅
)
1 Монтажный кожух
3 мм
∅
2 Шестигранная
гайка (5 мм
∅)
3 Задняя
опорная планка
5 Крепежный болт
1 Монтажный кожух
4 Самонарезающий
винт (5 мм
∅
х 16 мм)
