17
CQ-DF202W
Акустические системы
Подключите акустические провода. Для правильного соедине-
ния смотрите схему (страница 28). Внимательно следуйте этой
схеме, чтобы не повредить динамики и стереоустройство.
Используемые динамики должны выдерживать акустическую
мощность более 45 Вт. При использовании дополнительного
аудиоусилителя динамики должны выдерживать максималь-
ную выходную мощность этого усилителя. Динамики с низки-
ми входными параметрами могут быть повреждены. Полное
сопротивление динамика должно составлять от 4 до 8 Ом, что
обычно указывается в их маркировке. Использование дина-
миков с более низким или высоким полным сопротивлением
будет влиять на выходные параметры и может вызвать по-
вреждение как самих динамиков, так и стереоустройства.
Моторизованная антенна
Подключите провод мотора автомобильной антенны к темно-
синему проводу управляющего реле мотора антенны.
Аккумулятор
Подключите желтый провод аккумулятора к соответствующе-
му проводу радиоприемника или к аккумуляторному порту
блока предохранителей.
Антенна
Подключите антенну, вставив антенный провод в антенную
розетку.
Оборудование
Подключите все дополнительное оборудование, например,
усилитель, в соответствии с инструкциями, прилагаемыми к
нему. Оставьте расстояние около 30 см между акустическими
проводами/усилителем и антенной/удлинительным прово-
дом антенны. Внимательно читайте инструкции по эксплуата-
ции и инсталляции, прилагаемые к оборудованию, которое
Вы подключаете к данному устройству.
Питание
Подключите красный провод питания к соответствующему
проводу автомобильного радиоприемника или к подходяще-
му порту предохранительного блока.
Убедитесь, что устройство нормально функционирует при
всех выполненных подключениях. После этого отключите
провода и приступайте к окончательной инсталляции.
❒ Окончательная инсталляция
Подключение проводов
Подключите все провода, следя за тем, чтобы каждое соеди-
нение было заизолировано. Свяжите все свободные провода
и закрепите их с помощью изоляционной ленты, чтобы они не
могли выпасть в дальнейшем. Теперь вставьте стереоустрой-
ство в монтажный кожух.
Поздравляем! После выполнения некоторых окончательных
проверок Вы сможете пользоваться Вашей новой автомо-
бильной стереосистемой.
❒ Окончательные проверки
1. Убедитесь, что все провода правильно подсоединены и за-
изолированы.
2. Убедитесь, что устройство надежно закреплено в монтаж-
ном кожухе.
3. Включите зажигание автомобиля для проверки правильно-
сти функционирования устройства.
При возникновении затруднений проконсультируйтесь у спе-
циалиста.
❒ Подготовка

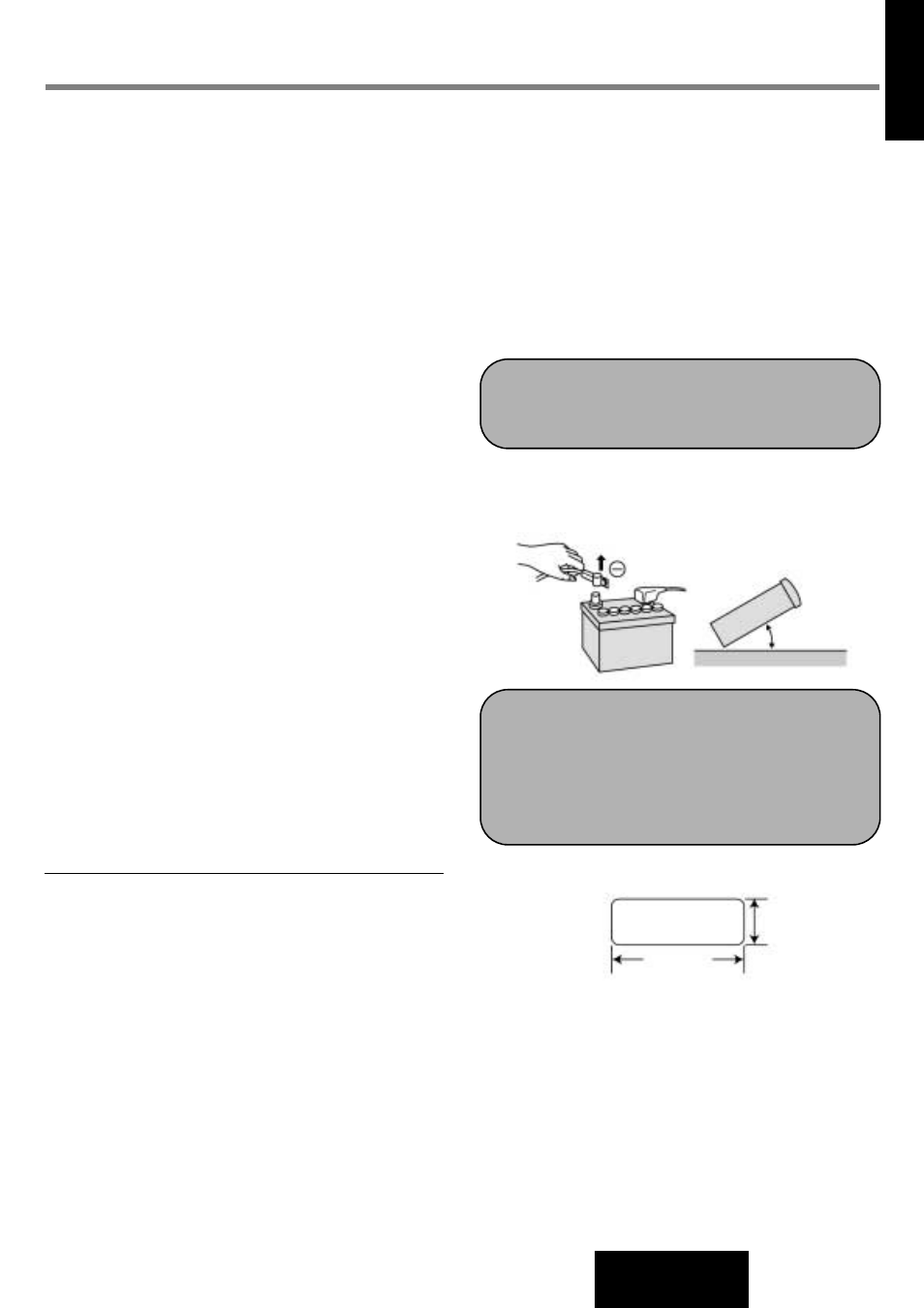

• Отсоедините провод от отрицательной (-) клеммы аккуму-
лятора (смотрите предупреждение ниже).
• Устройство должно быть установлено в горизонтальном по-
ложении. Передняя панель должна располагаться под удоб-
ным для обзора углом, но не более чем в 30°.
Установка в приборной панели
Ниша для установки
Аппарат может быть установлен в любой приборной панели,
имеющей нишу, соответствующую указанным размерам.
Толщина приборной панели должна составлять 4,75 мм - 5,56
мм, что необходимо для надежного крепления аппарата.
• Мы настоятельно рекомендуем для предотвращения травм
в процессе монтажных работ пользоваться перчатками.
• Будьте аккуратны и не пораньте руки, отгибая отверткой
фиксирующие лепестки монтажного кожуха.
Предупреждение:
• Не отключайте клеммы аккумуляторной батареи автомо-
биля, оснащенного маршрутным или навигационным
компьютером, так как это приведет к исчезновению всех
установок, сохраненных пользователем в памяти компью-
тера. Вместо этого следует предпринять дополнительные
меры безопасности для предотвращения коротких замы-
каний в процессе установки аппарата.
Менее 30°
53 мм
182 мм
