Предостережения:
z Это устройство разработано для использования от автомобильного аккумулятора 12 В постоянного тока, с минусом на массе.

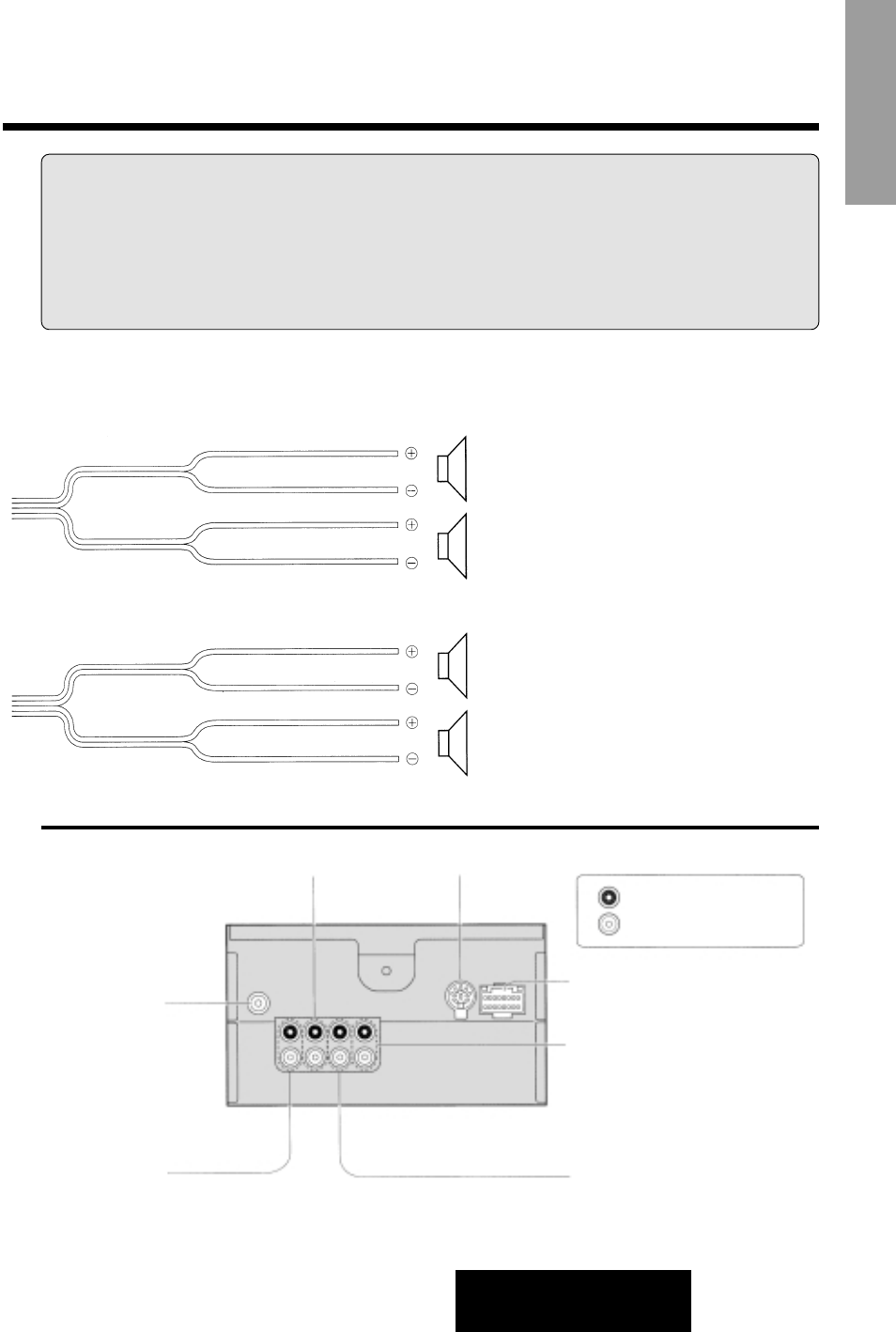

z Для предотвращения повреждения этого устройства при подключении руководствуйтесь приведенной ниже схемой соединений.
z Перед подключением удалите примерно 5 мм изоляции с концов проводов.
z Для предотвращения замыкания на кузов автомобиля изолируйте все оголенные провода. Свяжите все провода и следите за
тем, чтобы разъемы не контактировали с металлическими деталями.
z Запомните, что если Ваш автомобиль оборудован навигационным компьютером, то при отсоединении разъемов аккумулятора
содержимое его памяти может быть стерто.
z Для предотвращения замыкания подключайте кабель питания после завершения всех остальных подключений.
(Белый)
(Белый/черный)
(Левый)
(Серый)
(Серый/черный) (Правый)
Фронтальный громкоговоритель
(Зеленый)
(Зеленый/черный)
(Левый)
(Фиолетовый)
(Фиолетовый/черный) (Правый)
Тыловой громкоговоритель
Разъем антенны
Разъем AUX-IN
Разъем входа для устройства
смены компакт-дисков
Разъем управления для устройства
смены компакт-дисков
(Красный): Аудио (Правый)
(Белый): Аудио (Левый)
Разъем питания
(Разъем пред-выхода) (FRONT)
(Разъем пред-выхода) (REAR)
