Y Y Y Y Y Определение всех проводов
Первое, что Вам нужно сделать при установке – это
найти все провода автомобиля, которые должны
быть использованы для подключения акустической
системы.
После идентификации каждого провода мы реко-
мендуем Вам пометить их при помощи липкой ленты
и маркера. Это поможет Вам избежать путаницы
при дальнейших подключениях.
Примечание: Не подключайте разъем питания к
этому устройству до завершения всех подключений.
Если на контактах нет пластмассовых крышек,
заизолируйте все оголенные контакты и не удаляй-
те изоляцию, пока контакты Вам не понадобятся.
Идентификация контактов осуществляется в таком
порядке.
Контакт питания
Если Ваш автомобиль имеет радио или проводку
для подключения радио:

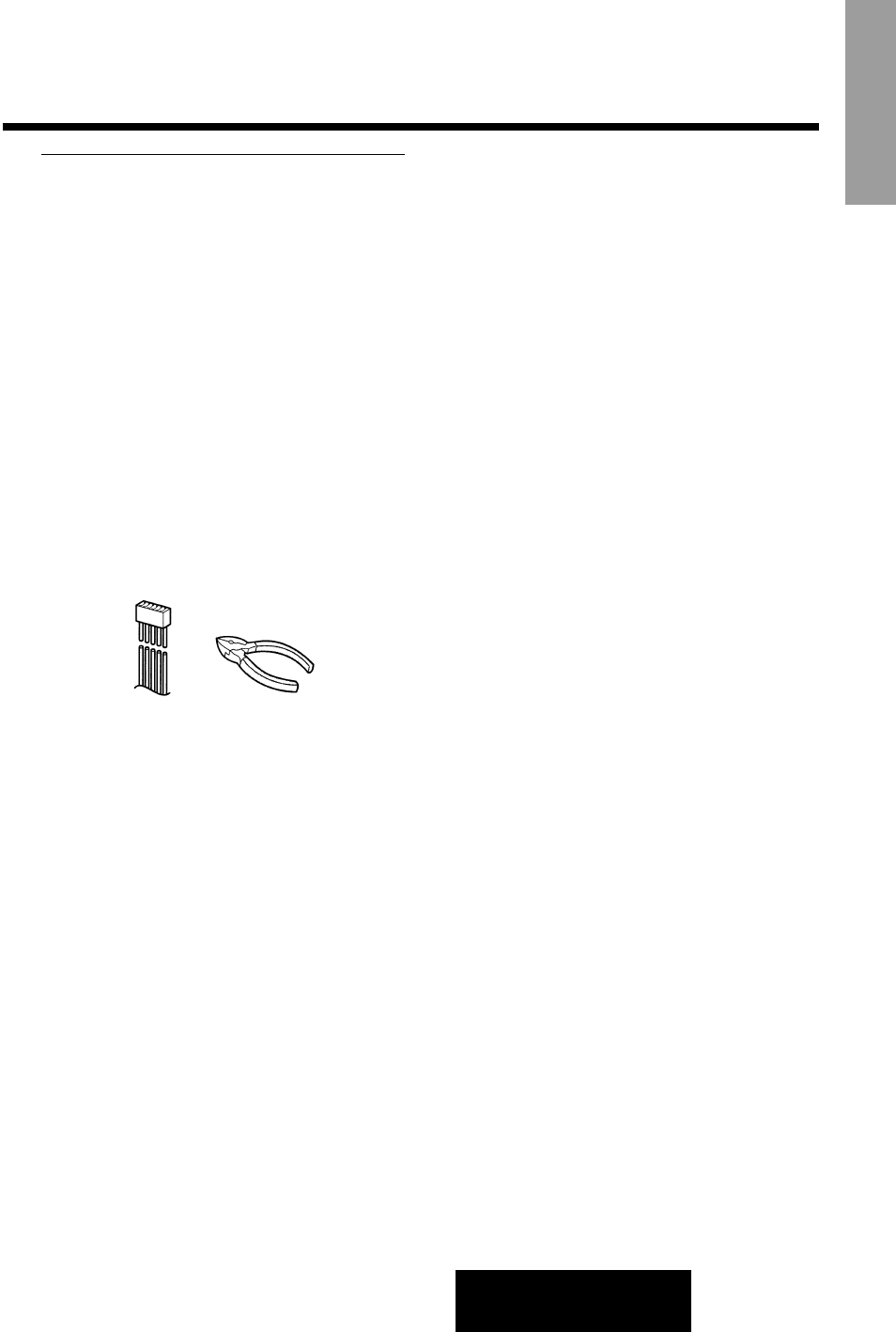

Отрежьте по одному провода от штекера, оставляя
как можно более длинные концы, чтобы можно
было работать с ними по отдельности.
Если Ваш автомобиль имеет радио или проводку
для подключения радио:
Когда зажигание и фары автомобиля отключены,
найдите провод аккумулятора, заземлив на корпус
один контакт тестовой лампочки и поочередно
проверяя каждый провод из штекера для радиопри-
емника.
Если в Вашем автомобиле нет проводки для аудио
устройства:
Обратитесь к блоку предохранителей и найдите
порт предохранителя для аккумулятора, обычно
отмеченный как BAT.
Громкоговорители
Найдите контакты для подключения громкоговори-
телей. Для каждого громкоговорителя должно быть
два провода, обычно окрашенных в соответствии с
цветовым кодом.
Вы можете идентифицировать контакты громкого-
ворителей и найти громкоговоритель для каждого
контакта, проверив контакты при помощи 1,5-вольт-
ной батарейки АА.
Прижмите один контакт к одному из полюсов
батарейки и проведите другим контактом по
другому полюсу. Если Вы используете провода
громкоговорителей, в громкоговорителе должен
раздаться царапающий звук.
В противном случае пробуйте другие комбинации,
пока не найдете все провода громкоговорителей.
После этого провода следует пометить, учитывая
также расположение громкоговорителей для
каждого провода.
Автономная антенна
Если Ваш автомобиль оборудован автономной
антенной, найдите контакт автономной антенны,
подключив один контакт тестовой лампочки к
проводу аккумулятора, а другим контактом пооче-
редно прикасаясь к проводам из штекера радиопри-
емника. При прикосновении к нужному проводу Вы
услышите, как включится двигатель антенны.
Антенна
Провод антенны – это толстый черный провод с
металлическим штекером на конце.
Установите зажигание в положение для дополни-
тельных устройств и заземлите на корпус один
провод тестовой лампочки.
Дотроньтесь другим проводом тестовой лампочки до
каждого контакта из отрезанного штекера радиопри-
емника. Перебирайте контакты по одному, пока не
найдете тот, от которого загорится лампочка.
После этого выключите зажигание, затем включите.
Если лампочка также включилась и выключилась,
то найденный провод является проводом питания.
Если в Вашем автомобиле нет проводки для аудио
устройства:
Обратитесь к блоку предохранителей и найдите
порт предохранителя для радиоприемника (RADIO),
дополнительных принадлежностей (АСС) или
зажигания (IGN).
Контакт аккумулятора
Если Ваша стерео система имеет желтый контакт,
Вам нужно найти провод автомобильного аккумуля-
тора. В противном случае Вы можете пропустить
эту процедуру. (Желтый контакт должен быть
подключен к проводу, который постоянно находится
под напряжением для поддержки часов, памяти и
прочих функций.)
